TH4615 фото
Optimum
Артикул: 3462120
Пока нет отзывов

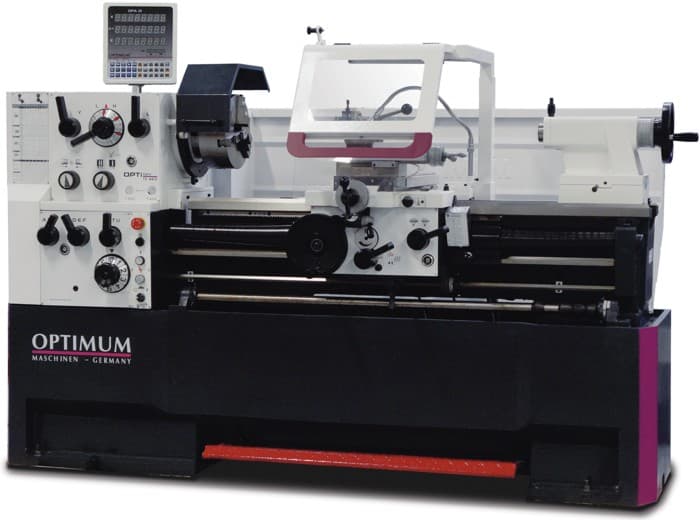

Станок токарный Opti TH4615 с максимальным диаметром обработки над станиной 460 мм и РМЦ 1560 мм
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3462120
Вес нетто, кг
1810
Габариты ДхШхВ, мм
2750x1245x1568
Описание

Станок токарный Opti TH4615

Токарно-винторезный станок уникален в высокой точности обработки и долговечности в эксплуатации.
  • Устройство цифровой индикации DPA 21.
  • Закаленные и отшлифованные направляющие станины.
  • Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
  • СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
  • Легкое опустошение и очистка бака в соответствии стандартам DIN.
  • Гарантированная точность биения шпинделя не более чем 0,015 мм.
  • Механическая продольная подача с четырьмя эксцентриковыми зажимами.
  • Ножная педаль аварийной остановки станка.
  • Электрика с комплектующими SIEMENS.
  • Регулируемый датчик резьбонарезания.
  • Централизированная система смазки.
  • Быстросменный резцедержатель SWH 5-B.
  • 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
  • Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  • Станочный светильник.
  • Большой защитный экран.
  • Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм.

Устройство цифровой индикации DPA 21:

  • Индикация скорости.
  • Значительное снижение времени производства.
  • Более точная работа.
  • Вероятность ошибок сведена к минимуму.

Основной шпиндель:

  • Закален и отшлифован.
  • Работает в маслянной ванне.
  • Установлен на прецизионные подшипники.
  • Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.

Основная комплектация

  • Устройство цифровой индексации (УЦИ) на три оси
  • Быстросменный картриджный резцедержатель SWH
  • Сменный картридж 25х120 мм тип D
  • Оправка МK 6 ― МK 4
  • Упорный центр МК 4
  • Неподвижный люнет, проходное отверстие Ø160 мм
  • Подвижный люнет, проходное отверстие Ø100 мм
  • Защитное ограждение
  • Станочный светильник
  • Система подачи СОЖ
  • Комплект обслуживающего инструмента
  • Руководство по эксплуатации
  • Не забудьте приобрести токарный патрон!
Характеристики
Модель
TH4615
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3462120
Гарантия, мес.
12
Угол поворота верхней каретки суппорта, °
4 - 112
Высота центра от основания, мм
230
Конец шпинделя
300
Мощность привода станции СОТС (СОЖ), кВт
0.1
Диаметр отверстия шпинделя, мм
58
Диаметр обработки над суппортом, мм
270
Диаметр обработки над станиной, мм
465
Ширина станины, мм
60
Перемещение пиноли, мм
130
Мощность привода гл. движения P, кВт
5.5
Диаметр над выемкой в станине GAP, мм
Camlock ASA D1 - 6"
Перемещение верхних салазок, мм
125
Перемещение суппорта поперечное, мм
285
Диапазон продольных подач, мм/об
0,014 - 0,784
Конус шпинделя
МК 6
Конус пиноли зад. бабки
МК 4
Диапазон дюймовой резьбы, TPI
2 - 112
Диапазон метрической резьбы, мм
0,1 - 14
Диапазон модульной резьбы, MP
0,1 - 7
Размер радиального инструмента, мм
25
Источник питания, В
380 В, 50 Гц
Вес нетто, кг
1810
Габариты ДхШхВ, мм
2750x1245x1568
1 483 968 руб. /шт
- +
