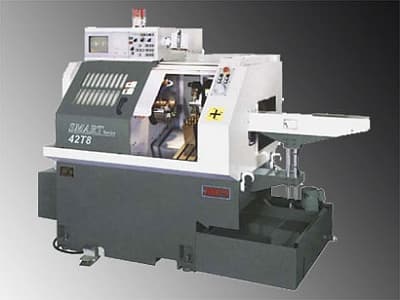

Токарный автомат продольного точения SMART - 42Т8
Предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилем различной сложности.
Характеристики
Страна производства
Тайвань
Производитель
Тип станка
С наклонной станиной
Мощность потребляемая, кВт
10
Мощность привода гл. движения P, кВт
5,5
Мощность привода подач, кВт
0,75/1,0
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
320
Диаметр обработки над суппортом, мм
200
Диаметр отверстия шпинделя, мм
44
Диаметр прутковой заготовки, мм
42
Расстояние между центрами (РМЦ), мм
140
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45 - 3500
Конец шпинделя
А2-5
Угол наклона станины, °
20
Размер осевого инструмента, мм
20
Перемещение ось X, мм
215
Перемещение ось Z, мм
150
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
16
Максимальный вес инструмента, кг
2200
Емкость бака СОТС (СОЖ), л
80
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2813х1350х1825
Вес нетто, кг
2200
Токарный автомат продольного точения SMART-42T8 предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилем различной сложности. Конструкция обеспечивает высокую точность обработки в течение длительного срока эксплуатации.
Особенности станка
- Комплект держателей для закрепления 6-ти инструментов для осевой и радиальной обработки может быть расширен за счет установки дополнительного устройствами с двумя приводными инструментами для осевой и радиальной обработки.
- 8-ми позиционная револьверная головка и 3-х местный держатель для осевого инструмента
- Мощная сбалансированная наклонная станина. Угол наклона 20 градусов облегчает удаление стружки и доступ к заготовке.
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 320 |
| Максимальный диаметр точения, мм | 200 |
| Максимальная длина обработки, мм | 140 |
| Максимальный диаметр прутковой заготовки, мм | 42 |
| Диаметр сквозного отверстия в шпинделе, мм | 44 |
| Фланец шпинделя, мм | А2-5 |
| Мощность электродвигателя шпинделя, кВт | 5.5 |
| Диапазон частот вращения шпинделя, Об/мин | 45…3500 |
| Максимальное перемещение по оси X/Z, мм | 215/150 |
| Ускоренные перемещения по осям X/Z, мм | 16 |
| Время смены инструмента, с | 0,3 |
| Угол наклона станины, градусы | 20 |
| Тип направляющих | скольжения |
| Размер 3-х кулачкового патрона, мм | 150 |
| Размер сечения осевого инструмента в револьверной головке, мм | 20 |
| Диаметр сечения осевого инструмента в револьверной головке, мм | 25 |
| Диаметр ШВП по оси X/Z, мм | 32 |
| Мощность электродвигателя привода подач по осям X/Z, кВт | 0,75/1,0 |
| Мощность электродвигателя привода гидростанции, кВт | 0,75 |
| Мощность электродвигателя лубрикатора системы автоматической смазки, Вт, кВт | 150 |
| Потребляемая мощность станка, кВт | 10/td> |
| Емкость бака СОЖ, л | 80 |
| Габаритные размеры | 2813х1350х1825 |
| Масса станка, кг | 2200 |
- Осветительное устройство
- Теплообменник электро шкафа
- Полное ограждение
- Ящик с инструментом для обслуживания станка
- Система охлаждения электро шкафа
- Опоры для установки станка 4 шт.
- Педаль зажима (разжима) гидравлического патрона
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- 3-х кулачковый гидравлический патрон Ø150 мм
- Система обдува патрона сжатым воздухом
- 8-ми позиционная гидравлическая револьверная головка
- Держатель осевого инструмента (3 шт.)
- Держатель радиального инструмента (5 шт.)
- Переходные втулки для осевого инструмента (Ø 8, 10, 12, 16, 20 мм)
- Пакет безопасности в соответствии с требованием европейских стандартов
- Устройство приема готовых деталей
- Конвейер и тележка для стружки
- Трансформатор высокого напряжения 25 кВ А
- Устройство автоматической подачи прутка (bar feeder) BA-65 (L 1,2 м)
