Электромеханические револьверные головки модели BWD, AK30, AK31 являются аналогами резцедержек УГ9321, УГ9326 и УГ8, устанавливаются на станках с ЧПУ 16А20Ф3, 16К20Ф3 и др.
Высота центров револьверного диска соответствует международным стандартам. Использование циклоидного мотор-редуктора позволяет выдерживать высокие нагрузки и быстро производить смену инструмента с фиксацией револьверного диска. Конструкцией револьверной головки предусмотрена возможность подведения охлаждающей жидкости к режущему инструменту.
• Револьверные головки серии АК31 производятся по лицензии итальянской фирмы Baruffaldi S.P.A. Предназначены для токарных станков с ЧПУ. Количество устанавливаемых инструментов 8 или 12. Вращение инструментального диска в двух направлениях.
• В качестве механизма позиционирования используется хиртовое соединение. Позиционирование инструмента контролируется кодовым датчиком. Бесконтактный датчик сигнализирует о зажиме или разжиме револьверной головки. На инструментальный диск возможна установка инструментальных блоков для токарного и расточного инструмента, цанг, инструмента с конусом Морзе.
• Возможна комплектация инструментальным диском с хвостовиком VDI, как собственного производства, так других производителей.
• Серия револьверных головок АК31 включает в себя 6 типоразмеров.
Технические характеристики:
|
Модель |
АК3163Х |
АК3180Х |
АК31100Х |
АК31125Х |
АК31160Х |
АК31200Х |
|||||
|
Количество инструментов |
8 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
|
Высота оси, мм |
63 |
80 |
100 |
125 |
160 |
200 |
|||||
|
Время смены и зажима инструмента (соседние гнезда), сек |
0.837 |
0.67 |
0.58 |
0.95 |
0.68 |
1.10 |
0.80 |
1.75 |
0.90 |
2.10 |
1.02 |
|
Время поворота на 180° (включая зажим), сек. |
1.782 |
1.54 |
1.33 |
2.15 |
1.80 |
2.50 |
2.15 |
4.0 |
2.44 |
5.23 |
2.70 |
|
Мощность двигателя, кВа |
1.1 |
1.1 |
1.6 |
1.6 |
2.8 |
2.8 |
|||||
|
Вес (без инструментального диска), кг |
47 |
65 |
103 |
136 |
366 |
480 |
|||||
|
Вес (с инструментальным диском), кг |
62 |
95 |
149 |
210 |
486 |
593 |
|||||
Серия револьверных головок AK31

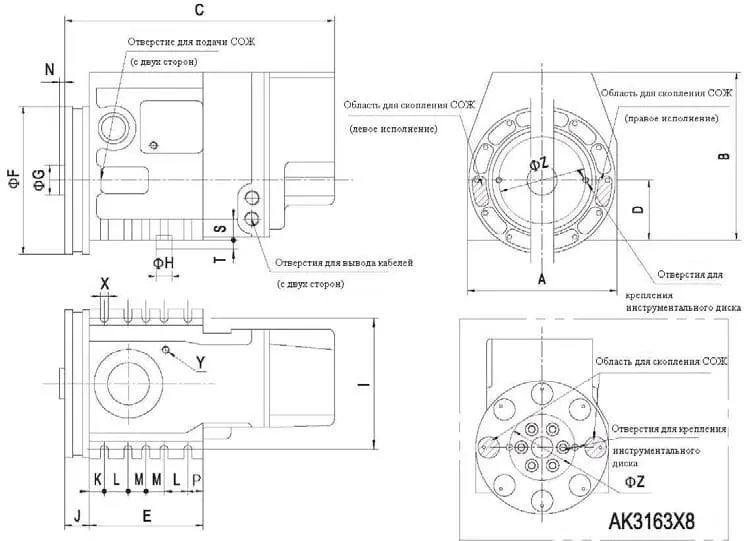

Габаритные размеры, мм:
|
|
AK3163 |
AK3180 |
AK31100 |
AK31125 |
AK31160 |
AK31200 |
|
A |
185 |
210 |
250 |
310 |
390 |
470 |
|
B |
214 |
240 |
280 |
320 |
410 |
480 |
|
C |
373 |
394 |
451.5 |
470.5 |
656 |
693.5 |
|
D |
63 |
80 |
100 |
125 |
160 |
200 |
|
E |
155 |
170 |
190 |
230 |
270 |
358 |
|
F |
177 |
207 |
247 |
310 |
390 |
465 |
|
G |
30h5 |
40h5 |
50h5 |
63h5 |
80h5 |
100h5 |
|
H |
15g6 |
17g6 |
20g6 |
26g6 |
32g6 |
/ |
|
I |
165 |
190 |
220 |
280 |
352 |
420 |
|
J |
33.5 |
36 |
41 |
52 |
56 |
56 |
|
K |
19.5 |
22 |
25 |
30 |
40 |
48 |
|
L |
30 |
32 |
40 |
44 |
48 |
60 |
|
M |
30 |
32 |
30 |
43 |
/ |
/ |
|
N |
8 |
8 |
9 |
10 |
10 |
12 |
|
P |
16 |
20 |
25 |
26 |
30 |
50 |
|
S |
20 |
23 |
32 |
34 |
36 |
40 |
|
T |
7 |
7.5 |
9 |
9 |
9 |
/ |
|
X |
8-11 |
10-11 |
10-13 |
10-17 |
10-22 |
10-22 |
|
Y |
M12x25 |
M10x20 |
M10x24 |
M12x24 |
M24x42 |
M30x42 |
|
Z |
90 |
120 |
145 |
182 |
220 |
300 |
|
Отверстия для СОЖ |
G1/4” |
G3/8” |
G3/8” |
G1/2” |
G3/4” |
G3/4” |
|
Отверстия для кабелей |
M20x1.5 |
M20x1.5 |
M24x1.5 |
M24x1.5 |
M24x1.5 |
M24x1.5 |
|
Болты |
8-M8 |
8-M8 |
12-M10 |
12-M12 |
12-M12 |
12-M16 |
