Наличие поворотного стола на фрезерных станках существенно расширяет диапазон их применения. Конструкция данного узла определяет жёсткость агрегата, а, следовательно, и точность производимых на нём операций.
Технические характеристики:
|
Модель/ Параметр |
TS1000A |
|
Углы схождении Т-пазов, ° |
45 |
|
Модули червяка и червячной передачи |
5,5 |
|
Коэффициент червячной передачи |
1:120 |
|
Градуировка, ° |
360 |
|
Поворот стола при одном повороте червяка, ° |
3 |
|
Минимальное значение шкалы |
10” |
|
Точность показаний |
30” |

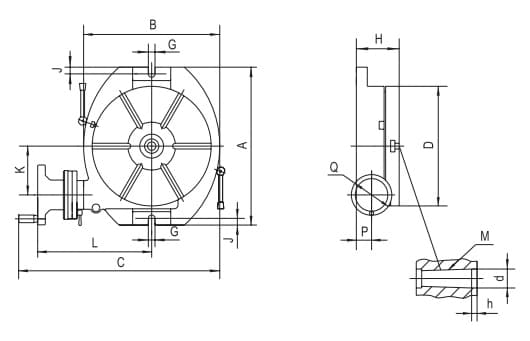

Чертеж стола модели TSA
Габаритные размеры, мм:
|
|
TS1000A |
|
A |
1170 |
|
B |
1080 |
|
C |
1295 |
|
D |
Ф1000 |
|
G |
- |
|
H |
250 |
|
J |
- |
|
K |
364 |
|
L |
654 |
|
M |
МТ6 |
|
P |
106 |
|
Q |
250 |
|
d |
Ф75 |
|
h |
14 |
