Пресс гидравлический HP-20S

Артикул: -
(0)
Пресс гидравлический HP-20S. Усилие -  20 тонн.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
HP-20S
Производитель
Гарантия, мес.
12
Размер горизонтального стола, мм
490х365
Ход штока, мм
150
Рабочее давление, кг/см2
510
Усилие, т
20
Габариты упаковки, мм
1000х800х1800
Вес нетто, кг
170
Вес брутто, кг
240

Гидравлический пресс HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).

Отличительной особенностью станка является его надёжность - усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу.

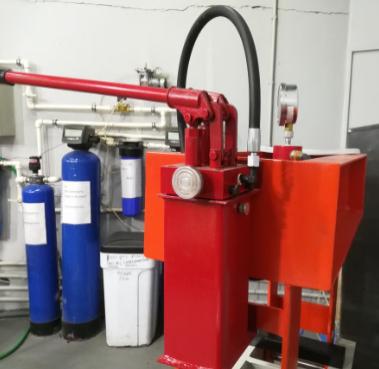

Гидростанция станка имеет 2 скоростных режима:

·        Холостой режим – ускоренный режим подвода штока и штампа к заготовке

·        Рабочий режим – запрессовка изделий

Рукоятка гидравлической станции имеет широкую поверхность хвата.

Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

Вес станка 210кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).

Два скоростных режима гидростанции:

·        Холостой режим – ход поршня за одно нажатие рукоятки 4,5мм

·        Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм


Чертеж пресса:


Габаритные размеры, мм:

Общая высота станка

A



1650

Общая ширина станка (по ножным опорам)

B



800

Ширина станка (верхняя часть станка + гидростанция)

B

880

Общая глубина станка

C

600

Расстояние между опорами

D

490

Боковое расстояние между опорами

E

200

Максимальная высота заготовки

H

680

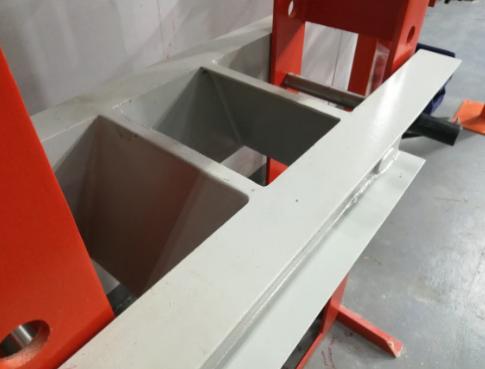

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.

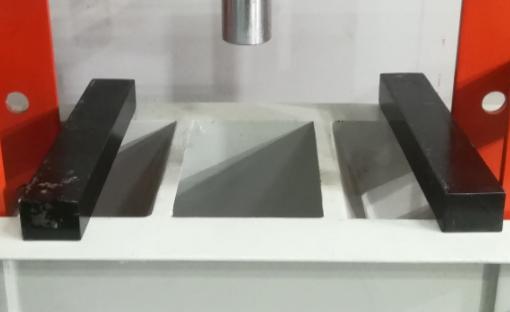

В стандартной комплектации два рабочих блока. (ДхШхВ) - 320х60х40 мм.

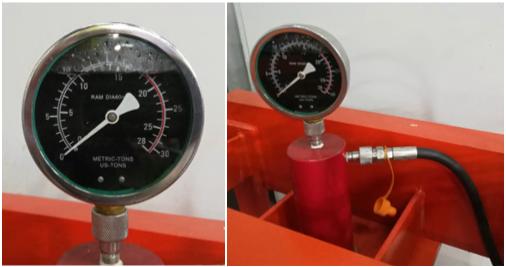

Манометр



В стандартной комплектации поставляется пресс-головка.

Ø пресс-головки – 53мм

Высота пресс-головки – 65мм

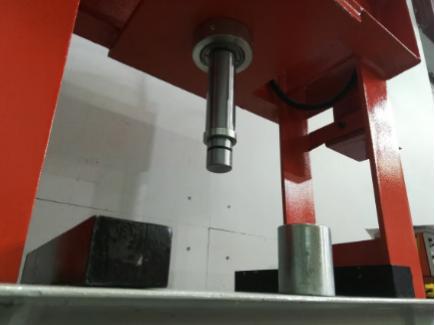

Вал штока без пресс-головки.

Ø штока – 39мм

Макс. ход штока – 150мм


Шильдик станка.

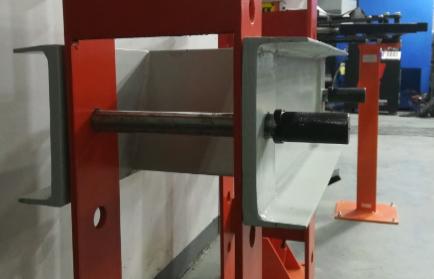

Рычаги крепления стола - Ø=28мм.

Рычаги крепления стола - L= 280мм (гладкая часть)/ L= 360мм (общая длина).

Ø отв. крепления стола на сварных опорах - Ø=30мм.

Толщина стенки сварных опор – 9мм.

Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу.


Рабочая ёмкость станка.

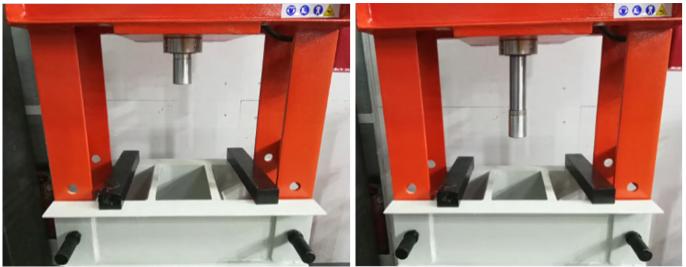

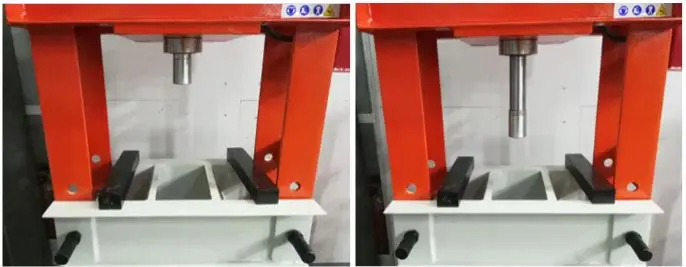

Макс. ход штока без пресс-головки.

Стандартная комплектация:

  1. Рабочие блоки – 2шт

  2. Пресс-головка – 1шт
