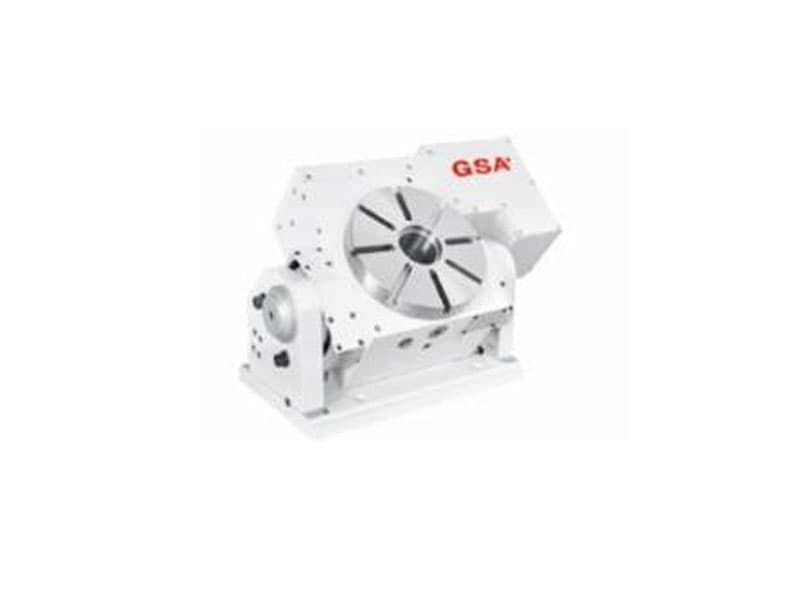

Двухосевой поворотный стол ЧПУ CNCMT-200

Артикул: -
(0)
Поворотный стол с наклоном от ЧПУ CNCMT-200
Максимальная вертикальная нагрузка W = 20
Максимальная горизонтальная нагрузка W = 35
Максимальное радиальное усилие F = 400
Максимальное радиальное усилие FxL = 24
Максимальное радиальное усилие FxL = 30
Максимальная рабочая инерция кг*см*сек2 = 0.87
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Производитель
Гарантия, мес.
12
Диаметр стола, мм
200
Высота стола при горизонтальной установке, мм
275
Высота стола при вертикальной установке, мм
190
Центральное отверстие, мм
30
Ширина Т-образных пазов, мм
12
Размер направляющего сухаря, мм
18
Сервомотор Meldas
НF-104T/Ручной
Сервомотор Fanuc
a4i/Ручной
Сервомотор Siemens
1FK7060/Ручной
Сервомотор Heidenhein
QSY116C/Ручной
Передаточное число
1:90/-
Минимальный угол, °
0,001/1
Максимальные обороты, об/мин
22,2/-
Усилие пневмозажима, кг*м2
25/-
Усилие гидрозажима, кг*м2
50/-
Класс точности позиционирования, ”
20”/-
Повторяемость (Однонаправленный), с
4"/-
Повторяемость (Двунаправленный), c
8"/-
Угол наклона стола, °
0…105
Габариты ДхШхВ, мм
175x696x317
Вес нетто, кг
135
Поворотный стол с ручным наклоном ЧПУ CNCMT-200 устанавливается на фрезерные, координатно-расточные и резьбонарезные станки. Двухосевой поворотный стол можно установить на электроэрозионные станки. Стол с ручным наклоном подходят для обработки колесных дисков автомобилей и мотоциклов.
На оси ручного наклона имеется шкала с ценой деления в 1 градус.
Максимальные нагрузки
 Параметр     Схема Ед. изм.
     Значение
     Максимальная вертикальная нагрузка            кг      W = 20
     Максимальная горизонтальная нагрузка
           кг      W = 35
     Максимальное радиальное усилие            кг      F = 400
     Максимальное радиальное усилие          кг*м      FxL = 24
     Максимальное радиальное усилие          кг*м    FxL = 30
     Максимальная рабочая инерция            кг*см*сек2        0.87
