Торцеватель труб TTPG 53E

Торцеватель труб модели TTPG 53E предназначен для обработки концов труб, оснащается электрическим двигателем.

Особенности:

·       Для электрического двигателя предусмотрено подключение к однофазной сети напряжением 230 В;

·       Постоянное значение заданного числа оборотов поддерживается за счет встроенной коробки переключения скоростей вращения, поэтому во избежание повреждения режущего инструмента не рекомендуется работа на максимальной скорости при больших диаметрах труб;

·       Если вращение инструмента блокируется от внешнего воздействия, то необходимо немедленно прекратить работу торцевателя, для аварийной остановки на пульте управления предусмотрена кнопка экстренной остановки. В противном случае не исключены повреждения электропривода;

·       После работы электродвигателя под большой нагрузкой следует оставить мотор включенным на несколько минут на холостом ходу для охлаждения;

·       Зажим в трубе осуществляется с помощью самоцентрирующейся зажимной пиноли и сменных зажимных кулачков, позиционирующих машину по внутреннему диаметру относительно трубы. Механизм зажима приводится в действие гаечным ключём вручную;

·       Подача шпинделя с резцедержателем производится вручную посредством маховика подачи;

·       В качестве режущего инструмента для обработки различных форм фаски применяются либо перетачиваемые резцы из быстрорежущей стали (в основном, фасонные), либо резцы с быстросменными поворотными пластинами;

·       Обработка торца на данной машине позволяет достигать высокого класса точности и чистоты поверхности и не требует дополнительных операций. В большинстве случаев одной операции достаточно для получения требуемой формы фаски;

·       Для достижения наилучшего результата важно использовать заточенный режущий инструмент. Затупление режущих кромок может приводить к перегрузке машины и ухудшению качества поверхности обрабатываемого торца трубы.

Область применения:

Торцеватели труб предназначены для обработки концов патрубков, труб и коллекторов, для подготовки кромок сварного шва.

В производстве котельного оборудования они применяются для обработки отдельных труб в составе трубной решетки при подготовке торцов для последующей сварки.

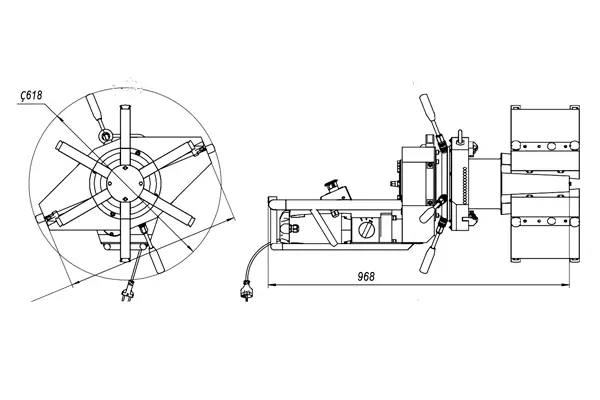

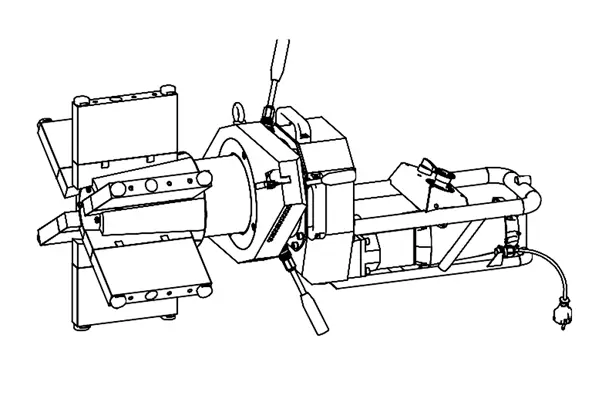

   Схема торцевателя:
