Ленточнопильный станок BS-500GA

Артикул: -
(0)
Ленточнопильный станок BS-500GA. Зубчатый привод станка. Скорость резания ленточнопильного станка 0-60 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
BS-500GA
Производитель
Тип станка
Автоматический
Тип привода
Зубчатый
Гарантия, мес.
12
Скорость резания, м/мин.
0-60
Мощность привода гл. движения P, кВт
3
Мощность привода станции СОТС (СОЖ), кВт
0.045
Мощность привода гидростанции, кВт
0.75
Скорость подачи, м/мин
0-2,4
90° Круглое сечение, мм
350
+45° Круглое сечение, мм
330
90° Прямоугольное сечение, мм
500х350
+45° Прямоугольное сечение, мм
330х350
Высота рабочей поверхности, мм
820
Размер полотна, мм
34х1,1х4180
Емкость бака СОТС (СОЖ), л
16
Емкость гидростанции, л
55
Габариты упаковки, мм
2230х2220х1700
Габариты ДхШхВ, мм
2230х2220х1700
Вес нетто, кг
2700
Вес брутто, кг
2900

Модель BS-500GA является автоматическим ленточнопильным станком, колонного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

1.     колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама

2.     колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу

Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Технические характеристики:

·       Угол пиления заготовок 90°; 15°; 30°; 45°

·       Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма

·       Опускание и подъем рамы осуществляется за счет гидравлики автоматически

·       Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи

·       ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)

·       Сенсорный дисплей управления

·       Станок управляется трёхфазным двигателем

·       Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин

·       Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Термозащита электродвигателя

·       Система смазки и охлаждения полотна

·       Тиски гидравлические с возможностью быстрого зажима заготовок

·       Макс. единичный ход подающих гидравлических тисков – 500мм

·       Механическое натяжение полотна

·       Шнековый конвейер для сбора стружки, приводимая в движение автоматически

·       Подсветка зоны резания

·       Гидравлическая система регулирования усилия резания

·       Автоматическое подъём рамы при завершении резки

·       Прижимы для пакетной резки – на стационарные и подающие тиски

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.



·       Угол пиления заготовок 90°; 15°; 30°; 45°

·       Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от  ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма



Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.



·       Механическое натяжение полотна

·       Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

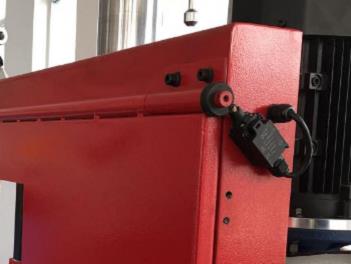

Предохранительные концевики на кожухе маховика.



Тиски гидравлические с возможностью быстрого зажима заготовок.

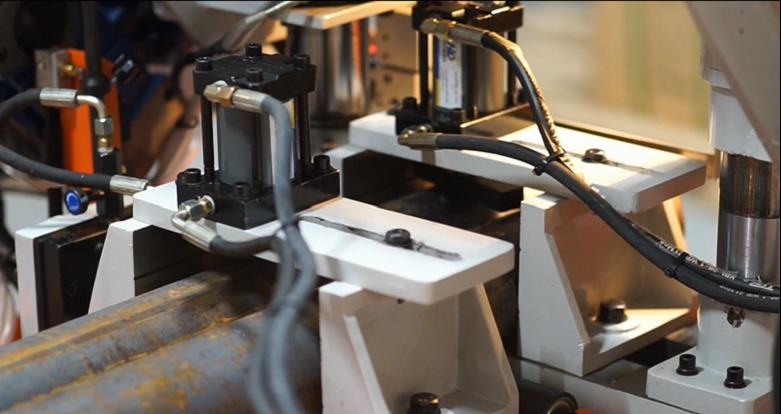

Прижимы для пакетной резки – на стационарные и подающие тиски.



Лампа дополнительного освещения.



Автоматический шнековый конвейер для сбора стружки.



Индикатор натяжения полотна.



Пистолет для смыва стружки.
