Ленточнопильный станок TBK-4228B

Артикул: -
(0)
Ленточнопильный станок TBK-4228B. Комбинированный  привод станка. Скорость резания ленточнопильного станка 24-45-69 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
TBK-4228B
Производитель
Тип станка
Автоматический
Тип привода
Комбинированный
Гарантия, мес.
12
Скорость резания, м/мин.
24-45-69
Мощность привода гл. движения P, кВт
3
90° Круглое сечение, мм
280
90° Прямоугольное сечение, мм
280х280
Размер полотна, мм
27х0,9х3505
Емкость бака СОТС (СОЖ), л
36
Емкость гидростанции, л
75
Габариты ДхШхВ, мм
2240х1800х1630
Вес нетто, кг
800

Станок TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Технические характеристики:

·       Автоматическая подача заготовок в зону резания

·       Угол пиления заготовок 90°

·       Макс. единичный ход подающих гидравлических тисков – 505мм

·       Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления

·       Тиски гидравлические с возможностью быстрого зажима заготовок

·       Комплект гидравлических прижимов для пакетной резки

·       Станок управляется трёхфазным двигателем

·       Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

·       3 скорости вращения полотна

·       Подсветка зоны резания

·       Зубчатый привод + клиноременная передача

·       Система быстрого подвода пильного полотна к заготовке

·       Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

В стандартную комплектацию входят:

·       ленточнопильный станок

·       ленточнопильное полотно, установленное на станке

·       гидравлические прижимы для пакетной резки на стационарные и подающие тиски

·       концевой ограничитель подачи заготовок – 505мм

·       мобильная стойка с роликом

Автоматическое управление:

Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:

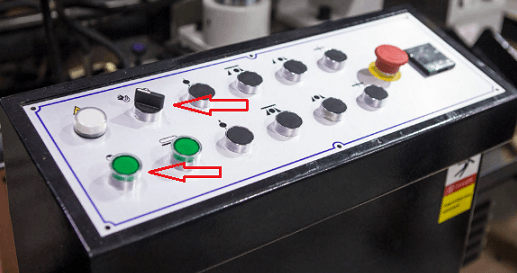

1)          Переключить переключатель в ручной режим и включить гидравлическую систему



2)          Задать кол-во реза: верхняя строка отображает кол-во произведённых резов, в нижней строке отображается заданное кол-во резов (число циклов резки)



3)          Установить расстояние подачи, изменив положение ограничительного кольца

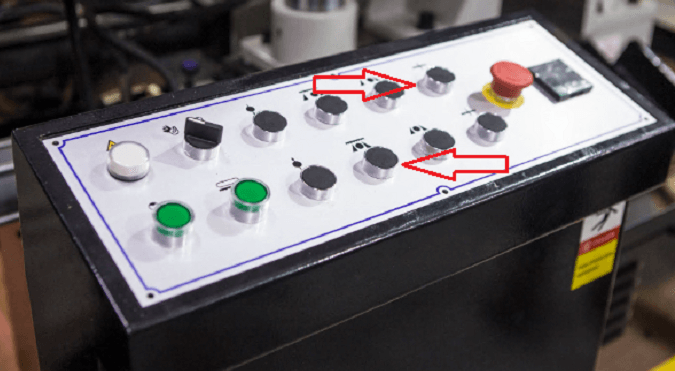

4)          Поднять пильную раму в верхнее положение

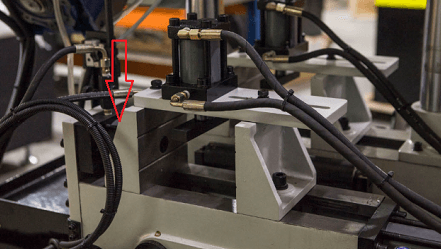

5)          Затянуть тиски резки, чтобы зафиксировать заготовку



После выполнения всех операций можно начать автоматическую работу

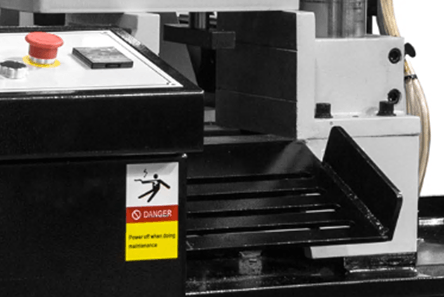

Лоток приёмный.

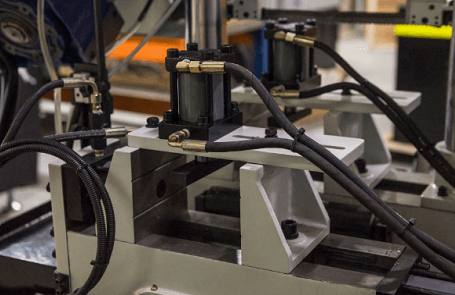

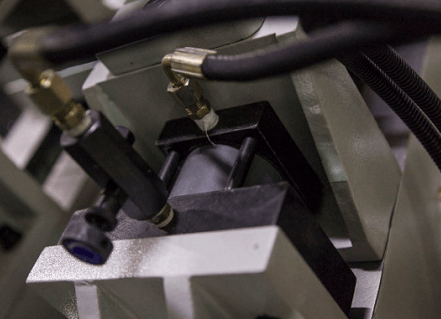

Гидравлические тиски + прижимы для пакетной резки.



Два места хранения для гидравлических прижимов (в случае их неиспользования).

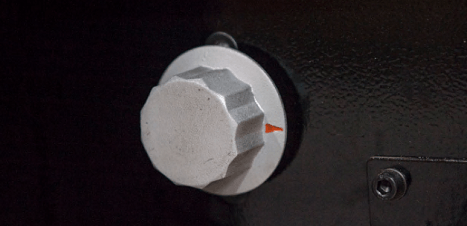

Рычаг (маховик) регулировки скорости опускания рамы.

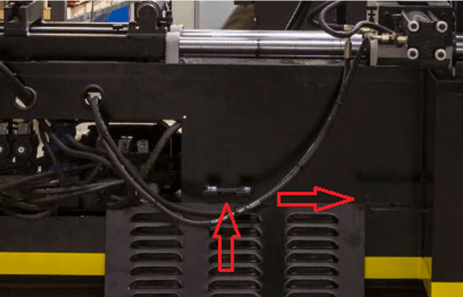

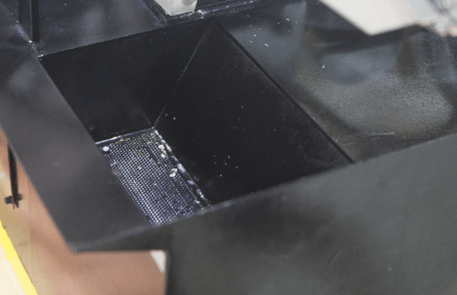

В тумбе станка размещён бак для стружки и слива СОЖ.

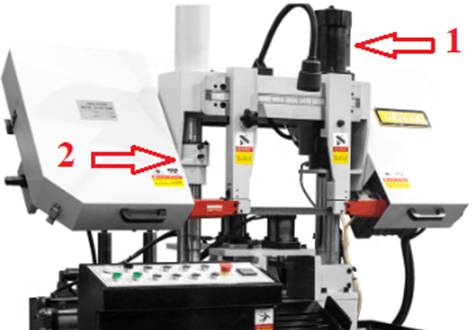

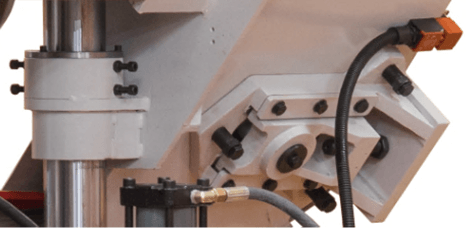

·       Колонна с гидроцилиндром.
·       Колонна со скользящей муфтой.



Механическое натяжение полотна.



Рычаг регулировки натяжения полотна.

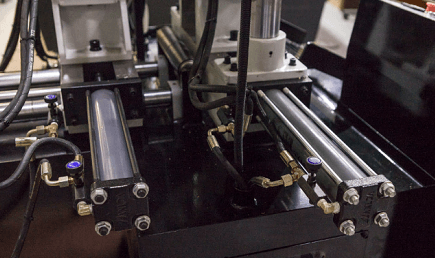

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки).



Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок.



Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок.

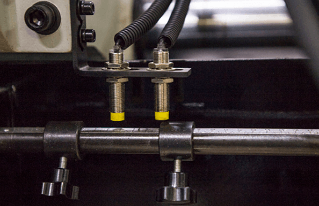

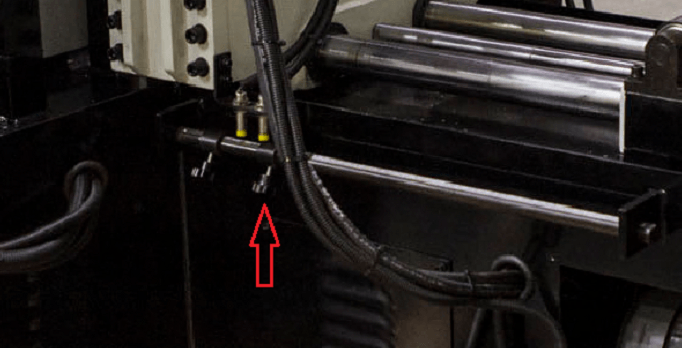

Концевики и линейка ограничения подачи заготовки.


Подающий стол с регулируемыми вертикальными и горизонтальными роликами.


Подающий стол с регулируемыми вертикальными и горизонтальными роликами.


Пульт станка.


Лампа освещения.


Концевик на подъём.


Концевик на опускание.

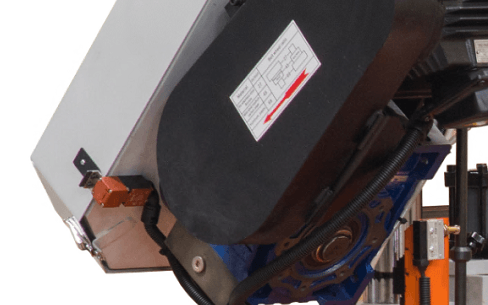

Привод - гибрид (зубчатый привод + клиноременная передача).

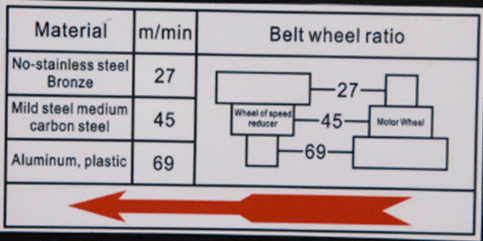

Таблица скоростей.

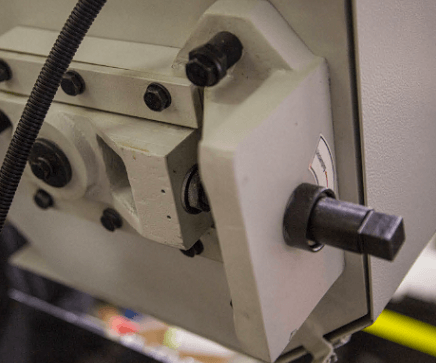

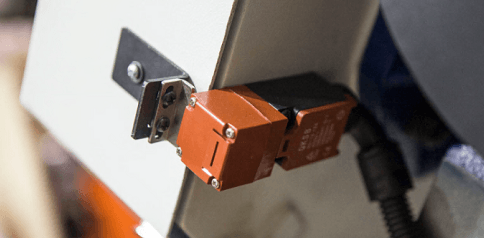

Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена.

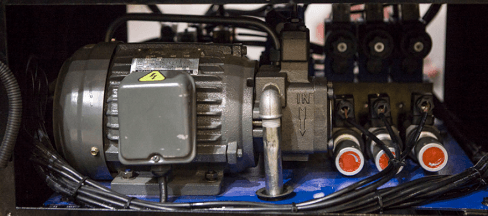

Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны.

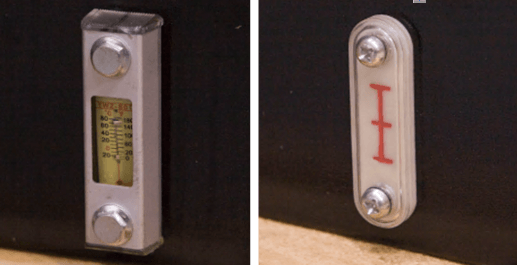

Уровень и температура масла. Уровень СОЖ.

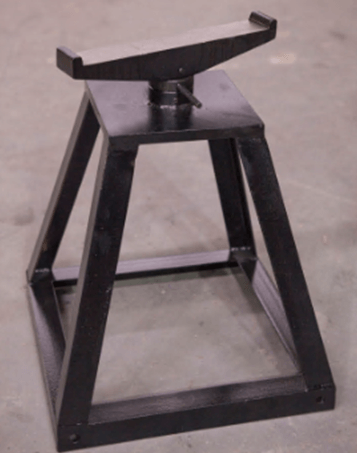

Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации).

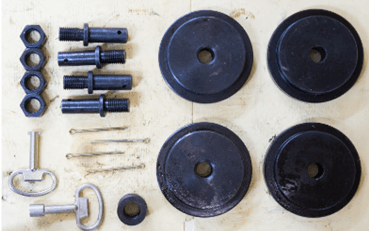

Комплект колёс для дополнительной стойки + ключи к электоршкафу.

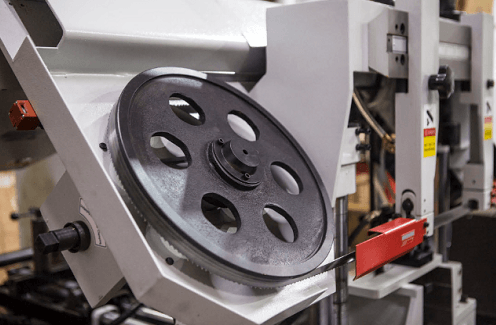

Станок TBK-4228B с открытым кожухом.
