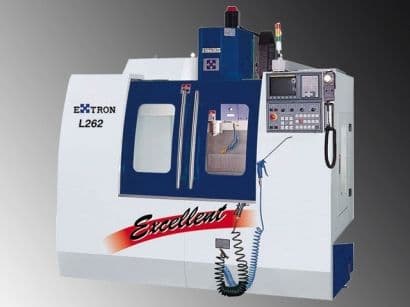

Вертикальный фрезерный обрабатывающий центр Extron L262

Артикул: -
(0)
Применяется в различных отраслях промышленности: изготовлении пресс-форм и штампов, машиностроении, приборостроении.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
L262
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик
Точность позиционирования, мм
±0.005 мм
Повторяемость, мм
±0.003 мм
Мощность привода гл. движения P, кВт
5,5/7,5 кВт
Диапазон вращения, об/мин
8000 об/мин (опция 10000 об/мин)
Количество исп. инстр., шт.
16 инструментов
Конус шпинделя
ISO #40
Управляемые оси
X1, Y1, Z1
Т-образные пазы горизонтального стола, мм
18мм х 4
Максимальная нагрузка, кг
280 кг
Ускоренное перемещение ось X, м/мин
30000
Ускоренное перемещение ось Y, м/мин
30000
Ускоренное перемещение ось Z, м/мин
24000
Расстояние (В) шпиндель-стол, мм
120~630 мм
Расстояние шпиндель-колонна, мм
450 мм
Максимальный вес инструмента, кг
7 кг
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2200x2100x2490
Вес нетто, кг
3350

Фрезерный вертикальный обрабатывающий центр с ЧПУ Extron L262 применяется в различных отраслях промышленности. Структура станка состоит из мощных базовых конструкций, выполненных из высококачественного чугуна. Основание имеет четыре направляющих (ось Y), это обеспечивает высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.

Высокоточные сбалансированные шпиндели оснащены принудительной системой масляного охлаждения. Для повышения крутящего момента на шпинделе, обрабатывающие центры комплектуются двухскоростным (1:1, 4:1) ZF-редуктором.

Предварительно растянутые, высокоточные закаленные и отшлифованные ШВП, в сочетании с современными приводами и системами ЧПУ обеспечивают точность позиционирования ± 0.005мм и повторяемость ± 0.003мм.

Размеры стола (длина х ширина)830х405 мм
Т-образные пазы (ширина х количество)18мм х 4
Максимальная нагрузка на стол (по центру)280 кг
Перемещение по оси X600 мм
Перемещение по оси Y410 мм
Перемещение по оси Z510 мм
Расстояние от торца шпинделя до поверхности стола120~630 мм
Расстояние от оси шпинделя до вертикальных направляющих станины450 мм
Расстояние от поверхности стола до пола824 мм
Максимальная скорость вращения шпинделя #408000 об/мин (опция 10000 об/мин)
Мощность двигателя шпинделя5,5/7,5 кВт
Конус шпинделяISO #40
Диаметр шариковых ходовых винтовØ32 мм
Шаг ШВП по осям X,Y12 мм
Шаг ШВП по оси Z10 мм
Скорость быстрых перемещений по осям X и Y30 м/мин
Скорость быстрых перемещений по оси Z24 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической смены инструментаЗонтик
Емкость инструментального магазина16 инструментов
Максимальный диаметр инструментаØ90 мм
Максимальный вес инструмента7 кг
Точность позиционирования±0.005 мм
Повторяемость позиционирования±0.003 мм
Масса станка3350 кг
длина2200 мм
ширина2100 мм
высота2490 мм
  • пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
  • система охлаждения зоны резания
  • система охлаждения шпинделя
  • автоматическая система смазки
  • галогенный светильник освещения зоны резания
  • ограждение зоны резания кабинетного типа
  • устройство автоматической смены инструмента типа Зонтик
  • опоры для установки и выравнивания станка
  • телескопическая защита направляющих
  • комплект инструмента для технического обслуживания станка
  • функция нарезания резьбы без компенсационного патрона
  • интерфейс RS-232
  • лампа аварийной сигнализации
  • руководство по эксплуатации на русском языке
