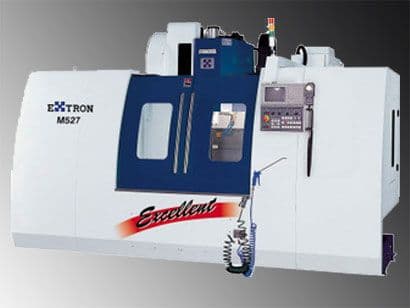

Вертикальный фрезерный обрабатывающий центр Extron M527

Артикул: -
(0)
Применяется в различных отраслях промышленности: изготовлении пресс-форм и штампов, машиностроении, приборостроении.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик (опц.Манипулятор) | Манипулятор
Система управления
Fanuc, Siemens
Точность позиционирования, мм
±0.005 мм
Повторяемость, мм
±0.003 мм
Мощность привода гл. движения P, кВт
15 кВт | 18,5 кВт
Диапазон оборотов шпинделя, об/мин
6000 об/мин (опция 8000 об/мин)
Диапазон подач ось X, мм/мин
8
Диапазон подач ось Y, мм/мин
8
Диапазон подач ось Z, мм/мин
6 (8)
Количество исп. инстр., шт.
24 инструмента
Конус шпинделя
ISO40 [BT40] [CAT40] | ISO50 [BT50] [CAT50]
Размер горизонтального стола, мм
1520х700 мм
Т-образные пазы горизонтального стола, мм
18мм х 5
Максимальная нагрузка на стол, кг
1000 кг
Перемещение ось X, мм
1320 мм
Перемещение ось Y, мм
710 мм
Перемещение ось Z, мм
700 мм
Ускоренное перемещение ось X, м/мин
20000
Ускоренное перемещение ось Y, м/мин
20000
Ускоренное перемещение ось Z, м/мин
16000
Расстояние (В) шпиндель-стол, мм
155~855 мм | 114~814 мм
Расстояние шпиндель-колонна, мм
755 мм
Максимальный вес инструмента, кг
7 кг | 15 кг
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3400x2860x2810
Вес нетто, кг
8000 кг (8400 кг)

Фрезерный вертикальный обрабатывающий центр с ЧПУ Extron M527 применяется в различных отраслях промышленности. Структура станка состоит из мощных базовых конструкций, выполненных из высококачественного чугуна. Основание имеет четыре направляющих (ось Y), это обеспечивает высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.

Высокоточные сбалансированные шпиндели оснащены принудительной системой масляного охлаждения. Для повышения крутящего момента на шпинделе, обрабатывающие центры комплектуются двухскоростным (1:1, 4:1) ZF-редуктором.

Предварительно растянутые, высокоточные закаленные и отшлифованные ШВП, в сочетании с современными приводами и системами ЧПУ обеспечивают точность позиционирования ± 0.005мм и повторяемость ± 0.003мм.

Размеры стола (длина х ширина)1520х700 мм
Т-образные пазы (ширина х количество)18мм х 5
Максимальная нагрузка на стол (по центру)1000 кг
Перемещение по оси X1320 мм
Перемещение по оси Y710 мм
Перемещение по оси Z700 мм
Расстояние от торца шпинделя до поверхности стола155~855 мм | 114~814 мм
Расстояние от центра шпинделя до колонны755 мм
Расстояние от поверхности стола до пола859 мм
Максимальная скорость вращения шпинделя #408000 об/мин (опция 10000 об/мин)
Максимальная скорость вращения шпинделя #506000 об/мин (опция 8000 об/мин)
Мощность двигателя шпинделя15 кВт | 18,5 кВт
Конус шпинделяISO40 [BT40] [CAT40] | ISO50 [BT50] [CAT50]
Диаметр ШВП40 мм
Подача на один оборот ходового винта по осям X/Y/Z8/8/6мм (Z опция 8 мм)
Скорость быстрых перемещений по осям X и Y20 м/мин
Скорость быстрых перемещений по оси Z16 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической смены инструментаЗонтик (опц.Манипулятор) | Манипулятор
Емкость инструментального магазина24 инструмента
Максимальный диаметр инструмента90 мм | 125 мм
Максимальный вес инструмента7 кг | 15 кг
Точность позиционирования±0.005 мм
Повторяемость позиционирования±0.003 мм
СистемаЧПУFanuc, Siemens
Габаритные размеры станка, мм3400x2860x2810
Масса станка8000 кг (8400 кг)
  • Высокоточный шпиндель ISO#40 (BT#40 или CAT#40)
  • Система масляного охлаждения
  • Устройство автоматической смены инструмента типа "Зонтик"
  • Система охлаждения зоны резания
  • 4 сопла для подачи СОЖ и 1 сопло для подачи сжатого воздуха
  • Система обдува посадочного места шпинделя при каждой смене инструмента
  • Пневматический пистолет и пистолет СОЖ
  • Автоматическая система смазки направляющих
  • Телескопическая защита направляющих
  • Система ЧПУ Fanuc
