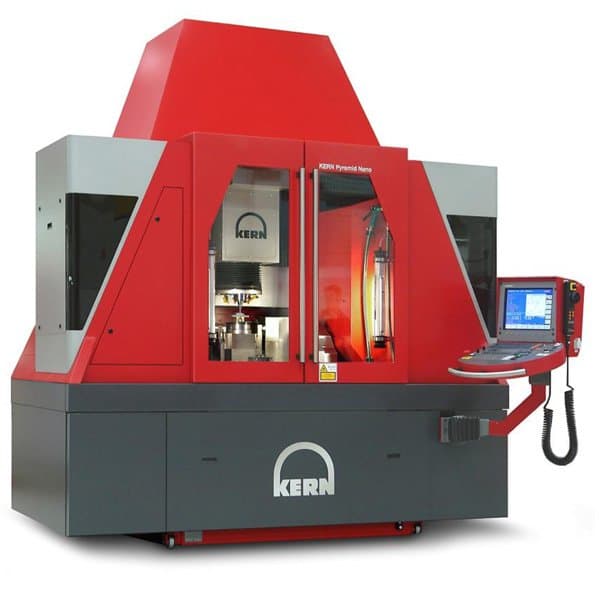

Нанопрецизионный обрабатывающий центр Kern Pyramid Nano

Артикул: -
Нанопрецизионный обрабатывающий центр KERN Pyramid Nano разработан специально для тех областей применения, в которых требуется высочайшая точность обработки и качество поверхности, за минимальное время обработки
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Германия
Производитель
Гарантия, мес.
12
Система управления
Heidenhain iTNC530
Точность позиционирования, мм
0.0004
Размер горизонтального стола, мм
600x600
Максимальная нагрузка на стол, кг
250
Перемещение ось X, мм
500
Перемещение ось Y, мм
500
Перемещение ось Z, мм
400
Габариты ДхШхВ, мм
2850x3220x3580
Вес нетто, кг
8000


Новый пакет технологической оснастки «координатное-шлифование» делает возможным гидравлическое фрезерование и шлифование в рамках одного станка. Новейшим среди наших разработок является доп. Пакет «координатное шлифование» как следующая опция технологической оснастки для Kern Pyramid Nano. В дополнение к производству технологической оснастки появляются разнообразные формы в производстве глубокой вытяжки, штамповки и тиснения инструментов, а также в высокоточной обработке хрупких материалов, таких как керамика, стекло, огнеупорных материалов, кремния, корунд и т.д.
Для обоих способов обработки гидростатика предлагает лучшие условия. Так как гидростатические режим и привод не имеют механического трения, то это позволяет избежать появления нежелательных эффектов, таких как обкатное скольжение (эффект стик-слип) и связанную с ним вибрацию. Посредством этого возможна непрерывная эксплуатация также с маленькой скоростью. Возможен повтор определенных перемещений от 0,1 мкм. Как при фрезеровании, так и при шлифовании можно получить поверхности поразительного качества размером менее 0,5 мкм. Следует отметить также точность форм.

ГИДРОСТАТИКА ДАЕТ ВОЗМОЖНОСТЬ ОБЕСПЕЧИВАТЬ ПРИ ОБРАБОТКЕ НАНОТОЧНОСТЬ И МАКСИМАЛЬНОЕ КАЧЕСТВО ПОВЕРХНОСТИ

Подтверждается также внутреннее шлифование отверстий с округлостью в 0,1 мкм или пришлифовка контуров с точностью в 0,5 мкм. Дополнительный пакет «координатное шлифование» состоит из специального набора параметров для независимого подъема балансировки оси Z, правящего шпинделя и корпусной сенсорики. Система смены инструмента для 96 инструментов и разнообразные возможности для интегрированной и отдельной системы смены инструмента создают высокопродуктивный производственный модуль.
Станок Kern Pyramid Nano с пакетом «координатное шлифование» снижает инвестиционные затраты для 2 процессов на одной машине. «2 в 1» должна быть интересна клиентам, которые не могут полностью использовать собственную координатно-шлифовальную машину, либо хотели бы осуществлять комбинированную обработку- шлифование и фрезерование - на одной установке.

ВЕЛИКОЛЕПЕН В ЛЮБОМ ОБЪЕМЕ

  • Наша топовая модель: благодаря гидростатическому режиму и приводу по всем осям, прецизионный обрабатывающий наноцентр KERN Pyramid Nano характеризуется сверхвысокой точностью и качеством обрабатывающей поверхности за короткое время обработки.
  • С интегрированной сменой инструмента или отдельным роботом и большим магазином инструмента KERN Pyramid Nano является очень гибким для автоматизации производства и наилучшим образом подходит для серийного производства (без участия человека).
Координатное шлифование KERN NanoСтанок Kern выполнен в симметричном дизайне. Этот тип конструкции идеально объединяет высокую устойчивость и термосимметрическую стабильность. Применяемый в станине специально разработанный материал ARMORITH заботится о высокой прочности при растяжении и прочности на срез, а так же гашение вибраций. Посредством низкой теплопроводности в сочетании с интеллектуальным управлением охлаждения с 3-мя отдельными контурами охлаждения, вся система не чувствительна к изменениям температуры. Новый модуль «КО-шлифование» делает возможным комбинированную обработку из координатного шлифования и твердого фрезерования при одной установке. Применение данного модуля возможна в производстве глубокой вытяжки, штамповки и тиснения инструментов, а также в точной обработке хрупких материалов, таких как карбид кремния.


Особенности:
  • Высочайшее качество поверхности Ra 0,05 мкм;
  • Высокая производительность с точностью обработки ± 0,5 мкм;
  • Возможность минимальной подачи до 0,1 мкм;
  • Шпиндель HSK 40 с векторным управлением;
  • Шпиндель HSK 25 с векторным управлением (альтернатива);
  • Станина станка из армированного полимербетона KERN ARMORITH®;
  • Гидростатические направляющие осей;
  • Гидростатический привод;
  • Бесщеточный сервопривод с цифровым управлением;
  • Автоматическое поддержание постоянных температур шпинделя, гидравлической системы, электрического шкафа и системы охлаждения;
