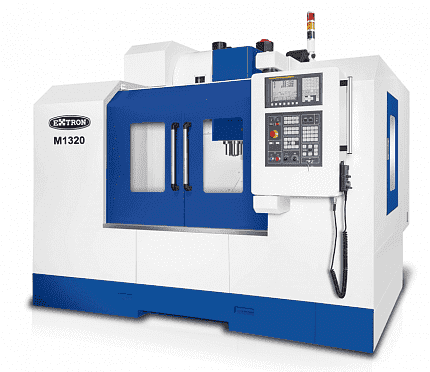

Фрезерный вертикальный обрабатывающий центр M1320

Артикул: -
Главной особенностью станков M серии является возможность выполнения силового резания, которое обеспечивается жесткой структурой станка и высоким крутящим моментом на шпинделе за счет встроенного ZF редуктора.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик (опция Манипулятор)
Точность позиционирования, мм
±0.010 мм
Повторяемость, мм
±0.003 мм
Мощность привода гл. движения P, кВт
11 (15)* кВт
Диапазон оборотов шпинделя, об/мин
8000 (опция 10000/15000)
Диапазон подач ось X, мм/мин
8
Диапазон подач ось Y, мм/мин
8
Диапазон подач ось Z, мм/мин
6
Количество исп. инстр., шт.
24 (опция 30) #40; 24 (опция 32/40)#50
Конус шпинделя
ISO #40 (ISO #50)
Размер горизонтального стола, мм
1520х700
Т-образные пазы горизонтального стола, мм
18х5х145
Максимальная нагрузка на стол, кг
1500 кг
Перемещение ось X, мм
1320
Перемещение ось Y, мм
710
Перемещение ось Z, мм
680
Ускоренное перемещение ось X, м/мин
20
Ускоренное перемещение ось Y, м/мин
20
Ускоренное перемещение ось Z, м/мин
16
Расстояние (В) шпиндель-стол, мм
#40: 150~850; #50: 110~810
Расстояние шпиндель-колонна, мм
755
Максимальный вес инструмента, кг
7 кг
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3400x2860(2965)x2810
Вес нетто, кг
8500 кг

Фрезерный вертикальный обрабатывающий центр Extron M1100

Особенность станка

  • 3 оси станка оснащены особо жесткими направляющими скольжения, предназначенными для обеспечения силовой обработки.
  • Установка немецкого ZF редуктора обеспечивает высокий выходной крутящий момент на шпинделе, необходимый для силового резания. Также возможна установка шпинделя с прямым приводом с максимальной скоростью вращения 15 000 оборотов в минуту (Доступно для M860 и M1 100).
  • Устройство автоматической смены инструмента манипуляторного типа обеспечивает быструю смену инструмента.
  •  Сопла подачи охлаждающей жидкости расположенные на переднем торце шпинделя в сочетании с функцией подачи СОТС под высоким давлением обеспечивает высокое качество обрабатываемой поверхности.

Структура повышенной жесткости

  • Анализ конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость структуры и свести к минимуму деформацию.
  • Массивные конструкции основания, колонны и стола изготовлены со специальными усиленными поперечными ребрами жесткости, которые обеспечивают лучшую устойчивость и точность при длительной обработке.
  • Перенос массы магазина автоматической смены инструмента с закрепленным в нем инструментом на станину станка, повышает надежность работы устройства смены инструмента и продлевает срок его службы.
  • Прямоугольные направляющие скольжения покрыты специальным полимерным покрытием TURCITE-В, которое не только предохраняет направляющие от износа, но также поддерживает высокую жесткость, износостойкость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
Структура основания

  • Цельнолитое широкое основание с четырьмя прямоугольными направляющими исключает возможный прогиб рабочего стола и обеспечивает оптимальную поддержку.
  • Поверхность контакта между основанием и колонной тщательно отшабрена вручную, чтобы обеспечить оптимальную точность сборки и прочность конструкции

Размеры стола (длина х ширина)1520х700 мм
Перемещение по оси X1320 мм
Перемещение по оси Y710 мм
Перемещение по оси Z680 мм
Расстояние от центра шпинделя до колонны, мм755
Расстояние от торца шпинделя до поверхности стола, мм155~855 (#40); 110-810 (#50)
Т-образные пазы, мм18х5х145
Максимальная нагрузка на стол (по центру), кг1500
Мощность двигателя шпинделя11 (15)* кВт
Максимальная скорость вращения шпинделя, об/мин8000 (опция 10000/15000)
Конус шпинделяISO #40(ISO #50)
Скорость ускоренных перемещений по осям X и Y20 м/мин
Скорость ускоренных перемещений по оси Z16 м/мин
Рабочая подача10 м/мин
Максимальный диаметр инструмента, мм80/150; 105/220
Максимальная длина инструмента, мм300
Шаг ШВП по осям X/Y/Z8/8/6 м/мин
Тип устройства автоматической смены инструментаЗонтик (опция Манипулятор)
Вместимость МСИМанипулятор 24 инстр. (опция 30)
Максимальный вес инструмента, кг7
Точность позиционирования, мм±0.010
Повторяемость позиционирования, мм±0.003
Потребляемая мощность, кВт42/48
Масса станка8500 кг
Габаритные размеры станка (ДхШхВ), мм3400x2860(2965)x2810
  • пневматический пистолет и пистолет СОЖ
  • пневмоцилиндр разжима инструмента
  • система охлаждения шпинделя
  • система охлаждения зоны резания
  • галогенный светильник рабочей зоны
  • система автоматической смазки
  • полное ограждение
  • устройство автоматической смены инструмента (УАСИ) типа "Зонтик"
  • устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 24 инструмента для (М527#50, М6С, М6L)
  • телескопическая защита направляющих
  • конвейер для удаления стружки червячного типа с баком-тележкой
  • болты и опоры для установки и выравнивания станка
  • функция "жесткого" нарезания резьбы без компенсационного патрона
  • аварйно-сигнальная лампа
  • ящик с комплектом инструмента для технического обслуживания станка
  • руководство по эксплуатации
  • пакет безопасности в соответствии с требованиями европейских стандартов (СЕ)
