Фрезерный вертикальный обрабатывающий центр M1600L

Артикул: -
(0)
Главной особенностью станков M серии является возможность выполнения силового резания, которое обеспечивается жесткой структурой станка и высоким крутящим моментом на шпинделе за счет встроенного ZF редуктора.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик (опция Манипулятор)
Точность позиционирования, мм
±0.010 мм
Повторяемость, мм
±0.003 мм
Мощность потребляемая, кВт
48
Мощность привода гл. движения P, кВт
15/18.5 (опция 18.5/22)
Диапазон оборотов шпинделя, об/мин
4500 (опция 6000)
Количество исп. инстр., шт.
24 (опция 32/40)
Конус шпинделя
#50 (опция #40)
Размер горизонтального стола, мм
1800х800
Т-образные пазы горизонтального стола, мм
18х5х165
Максимальная нагрузка на стол, кг
2000 кг
Перемещение ось X, мм
1600
Перемещение ось Y, мм
1000
Перемещение ось Z, мм
800
Ускоренное перемещение ось X, м/мин
15
Ускоренное перемещение ось Y, м/мин
15
Ускоренное перемещение ось Z, м/мин
12
Расстояние (В) шпиндель-стол, мм
170~970
Расстояние шпиндель-колонна, мм
1060
Максимальный вес инструмента, кг
15 кг
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
4300х3490х3100
Вес нетто, кг
14000 кг

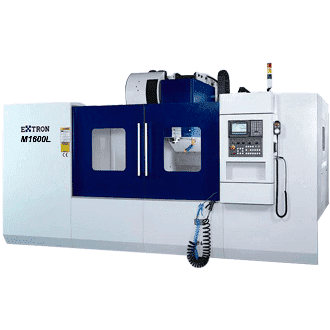

Фрезерный вертикальный обрабатывающий центр Extron M1600L

Особенность станка

  • 3 оси станка оснащены особо жесткими направляющими скольжения, предназначенными для обеспечения силовой обработки.
  • Установка немецкого ZF редуктора обеспечивает высокий выходной крутящий момент на шпинделе, необходимый для силового резания. Также возможна установка шпинделя с прямым приводом с максимальной скоростью вращения 15 000 оборотов в минуту (Доступно для M860 и M1 100).
  • Устройство автоматической смены инструмента манипуляторного типа обеспечивает быструю смену инструмента.
  •  Сопла подачи охлаждающей жидкости расположенные на переднем торце шпинделя в сочетании с функцией подачи СОТС под высоким давлением обеспечивает высокое качество обрабатываемой поверхности.

Структура повышенной жесткости

  • Анализ конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость структуры и свести к минимуму деформацию.
  • Массивные конструкции основания, колонны и стола изготовлены со специальными усиленными поперечными ребрами жесткости, которые обеспечивают лучшую устойчивость и точность при длительной обработке.
  • Перенос массы магазина автоматической смены инструмента с закрепленным в нем инструментом на станину станка, повышает надежность работы устройства смены инструмента и продлевает срок его службы.
  • Прямоугольные направляющие скольжения покрыты специальным полимерным покрытием TURCITE-В, которое не только предохраняет направляющие от износа, но также поддерживает высокую жесткость, износостойкость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
Структура основания

  • Цельнолитое широкое основание с четырьмя прямоугольными направляющими исключает возможный прогиб рабочего стола и обеспечивает оптимальную поддержку.
  • Поверхность контакта между основанием и колонной тщательно отшабрена вручную, чтобы обеспечить оптимальную точность сборки и прочность конструкции.
Уникальная шпиндельная система
  • В зависимости от особенностей обработки можно использовать систему ,обеспечивающую высокий крутящий момент на шпинделе, или систему с прямым приводом для обработки на высоких скоростях высокоточных штампов и прессформ.
  • Оснащение станка 2-х ступенчатым немецким ZF редуктором обеспечивает высокий крутящий момент и позволяет вести силовое резание на низких оборотах.
  • Высокая скорость 15000 оборотов в минуту шпинделя с прямым приводом обеспечивает высокую точность и производительность обработки.
  • Шпиндель изготовлен из специальной стали и имеет 3 комплекта подшипников. Шпиндель проходит проверку на стенде динамической балансировки для проверки качества в соответствии со стандартом ISO 1940, устанавливающего требования к биению шпинделя менее 0,003 мм.

Размеры стола (длина х ширина)1800х800 мм
Перемещение по оси X1600 мм
Перемещение по оси Y1000 мм
Перемещение по оси Z800 мм
Расстояние от центра шпинделя до колонны, мм1060
Расстояние от торца шпинделя до поверхности стола, мм170~970
Т-образные пазы, мм18х5х165
Максимальная нагрузка на стол (по центру), кг2000
Мощность двигателя шпинделя, кВт15/18.5 (опция 18.5/22)
Максимальная скорость вращения шпинделя, об/мин4500 (опция 6000)
Конус шпинделя #50(опция #40)
Скорость ускоренных перемещений по осям X и Y15 м/мин
Скорость ускоренных перемещений по оси Z12 м/мин
Рабочая подача10 м/мин
Максимальный диаметр инструмента, мм105/220
Максимальная длина инструмента, мм350
Тип устройства автоматической смены инструментаЗонтик (опция Манипулятор)
Вместимость МСИМанипулятор 24 инстр. (опция 32/40)
Максимальный вес инструмента, кг15
Точность позиционирования, мм±0.010
Повторяемость позиционирования, мм±0.003
Потребляемая мощность, кВт48
Масса станка14000 кг
Габаритные размеры станка (ДхШхВ), мм4300х3200х3100
  • сопла подачи СОТС на торце шпинделя
  • центральная система смазки
  • система маслянного охлаждения шпинделя
  • система охлаждения зоны резания
  • галогенный светильник рабочей зоны
  • система автоматической смазки
  • полное ограждение кабинетного типа
  • система смыва стружки
  • пистолет обдува сжатым воздухом
  • сигнальная лампа
  • автоматическая система отключения
  • болты и опоры для выравнивания станка
  • ящик с комплектом инструмента для технического обслуживания станка
  • комплект технической документации
