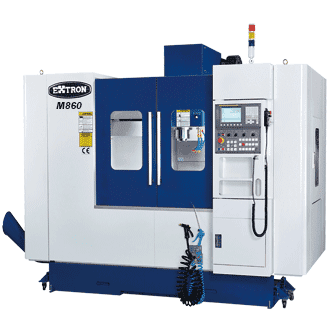

Фрезерный вертикальный обрабатывающий центр M860

Артикул: -
(0)
Главной особенностью станков M серии является возможность выполнения силового резания, которое обеспечивается жесткой структурой станка и высоким крутящим моментом на шпинделе за счет встроенного ZF редуктора.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик (опция Манипулятор)
Точность позиционирования, мм
±0.010 мм
Повторяемость, мм
±0.003 мм
Мощность потребляемая, кВт
32
Мощность привода гл. движения P, кВт
7,5/11
Диапазон оборотов шпинделя, об/мин
8000 об/мин (опция 10000/15000)
Диапазон подач ось X, мм/мин
8
Диапазон подач ось Y, мм/мин
8
Диапазон подач ось Z, мм/мин
6
Количество исп. инстр., шт.
16 (опция 24)
Конус шпинделя
#40
Размер горизонтального стола, мм
984х500
Т-образные пазы горизонтального стола, мм
18х4х130
Максимальная нагрузка на стол, кг
900 кг
Перемещение ось X, мм
860
Перемещение ось Y, мм
510
Перемещение ось Z, мм
610
Ускоренное перемещение ось X, м/мин
20
Ускоренное перемещение ось Y, м/мин
20
Ускоренное перемещение ось Z, м/мин
16
Расстояние (Г) шпиндель-стол, мм
150~760
Расстояние шпиндель-колонна, мм
590
Максимальный вес инструмента, кг
7 кг
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2790x3600x2490
Вес нетто, кг
4500 кг

Фрезерный вертикальный обрабатывающий центр Extron M860

Особенность станка

  • 3 оси станка оснащены особо жесткими направляющими скольжения, предназначенными для обеспечения силовой обработки.
  • Установка немецкого ZF редуктора обеспечивает высокий выходной крутящий момент на шпинделе, необходимый для силового резания. Также возможна установка шпинделя с прямым приводом с максимальной скоростью вращения 15 000 оборотов в минуту (Доступно для M860 и M1 100).
  • Устройство автоматической смены инструмента манипуляторного типа обеспечивает быструю смену инструмента.
  •  Сопла подачи охлаждающей жидкости расположенные на переднем торце шпинделя в сочетании с функцией подачи СОТС под высоким давлением обеспечивает высокое качество обрабатываемой поверхности.

Структура повышенной жесткости

  • Анализ конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость структуры и свести к минимуму деформацию.
  • Массивные конструкции основания, колонны и стола изготовлены со специальными усиленными поперечными ребрами жесткости, которые обеспечивают лучшую устойчивость и точность при длительной обработке.
  • Перенос массы магазина автоматической смены инструмента с закрепленным в нем инструментом на станину станка, повышает надежность работы устройства смены инструмента и продлевает срок его службы.
  • Прямоугольные направляющие скольжения покрыты специальным полимерным покрытием TURCITE-В, которое не только предохраняет направляющие от износа, но также поддерживает высокую жесткость, износостойкость и бесшумность перемещений в сочетании с высокой точностью позиционирования.
Структура основания

  • Цельнолитое широкое основание с четырьмя прямоугольными направляющими исключает возможный прогиб рабочего стола и обеспечивает оптимальную поддержку.
  • Поверхность контакта между основанием и колонной тщательно отшабрена вручную, чтобы обеспечить оптимальную точность сборки и прочность конструкции

Размеры стола (длина х ширина)984х500 мм
Перемещение по оси X860 мм
Перемещение по оси Y510 мм
Перемещение по оси Z610 мм
Расстояние от центра шпинделя до колонны, мм590
Расстояние от торца шпинделя до поверхности стола, мм150~760
Т-образные пазы, мм18х4х130
Максимальная нагрузка на стол (по центру), кг900
Мощность двигателя шпинделя7,5/11 кВт
Максимальная скорость вращения шпинделя, об/мин8000 (опция 10000/15000)
Конус шпинделяISO #40
Скорость ускоренных перемещений по осям X и Y20 м/мин
Скорость ускоренных перемещений по оси Z16 м/мин
Рабочая подача10 м/мин
Максимальный диаметр инструмента, мм80/150; 105/220
Максимальная длина инструмента, мм300
Шаг ШВП по осям X/Y/Z8/8/6 м/мин
Тип устройства автоматической смены инструментаЗонтик (опция Манипулятор)
Вместимость МСИМанипулятор 16 инстр. (опция 24)
Максимальный вес инструмента, кг7
Точность позиционирования, мм±0.010
Повторяемость позиционирования, мм±0.003
Потребляемая мощность, кВт32
Масса станка4500 кг
Габаритные размеры станка (ДхШхВ), мм2790x3600x2490
  • пневматический пистолет и пистолет СОЖ
  • пневмоцилиндр разжима инструмента
  • система охлаждения шпинделя
  • система охлаждения зоны резания
  • галогенный светильник рабочей зоны
  • система автоматической смазки
  • полное ограждение
  • устройство автоматической смены инструмента (УАСИ) типа "Зонтик"
  • устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 24 инструмента для (М527#50, М6С, М6L)
  • телескопическая защита направляющих
  • конвейер для удаления стружки червячного типа с баком-тележкой
  • болты и опоры для установки и выравнивания станка
  • функция "жесткого" нарезания резьбы без компенсационного патрона
  • аварйно-сигнальная лампа
  • ящик с комплектом инструмента для технического обслуживания станка
  • руководство по эксплуатации
  • пакет безопасности в соответствии с требованиями европейских стандартов (СЕ)
