Электромеханический гибочный пресс AD-ES 2040 с усилием гибки в 40 тонн и длиной гиба 2050 мм. Система двойного шкива, прецизионная шарико-винтовая пара, высоконапорный подшипниковый цилиндр обеспечивают высокие результаты гибки.
Страна производства
Россия
Бренд
Вес брутто, кг
5600
Описание

Электромеханический гибочный пресс AD-ES 2040 с усилием гибки в 40 тонн и длиной гиба 2050 мм.

Гибочный пресс DURMA серии AD-ES производится длиной стола от 1250 мм до 2500 мм. Также возможно изготовление других размеров в соответствии с требованиями заказчика.

Сварка выполняется на корпусе машины и верхней балке, а все деформации исключаются благодаря снятию напряжения и соответствующим технологиям обработки.

Двойная система ременного шкива, прецизионные шариковый винт и гайки, устойчивый к крутящему моменту цилиндр подшипника обеспечивают высокую точность гибки.

Преимущества электромеханического гибочного пресса AD-ES 2040

  • Высокая экономия энергии

  • Снижение эксплуатационных расходов

  • Простое охлаждение

  • Эксплуатационная надежность

  • Высокая доступность

  • Низкие инвестиционные затраты

  • Надежность системы

  • Соответствие современным технологиям

  • Значительное снижение уровня шума

  • Простота интеграции функций управления

  • Низкая стоимость обслуживания

  • Соответствие стандартам ЕС

Сравнение потребления энергии гибочных прессов

Главные компоненты

  • Сервопривод

  • Алюминиевый шкив

  • Триггерный ремень

  • ШВП и гайка

  • Механический роликовый подшипник

  • Программное обеспечение

Физические характеристики

  • Контроль позиции

  • Контроль давления / давления нагрузки

Эффективность

  • 40% снижение энергопотребления

  • 17% увеличение производительности


Базовая спецификация пресс AD-ES 2040

  • Прецизионная система ременного шкива

  • Верхняя балка подходит для инструментов типа EURO / Wila

  • Прочная конструкция кузова с длительным сроком службы и высокой производительностью

  • Электрические панели создают безопасную рабочую среду

  • Серводвигатели обеспечивают высокую скорость и точность

  • Шариковый винт и гайка обеспечивают превосходную передачу мощности и движения

  • Система заднего упора с японским мотором Yaskawa и жестким алюминиевым корпусом

  • Система AP1-AP2 с высокой подвижностью и алюминиевой площадкой

  • Стандарты безопасности СЕ


Прочная система заднего упора

  • Скорость и высокая точность

  • Безопасное перемещение

  • Регулировки в каждой точке

  • Устойчивость к повреждению

  • Простое техобслуживание

Почему задний упор DURMA?

Наиболее важной особенностью для достижения идеального гиба является стабильность и дизайн заднего упора, что позволяет изготовить безупречный и правильный продукт

Высокоскоростная ШВП с системой обратного отхода поддерживается линейными направляющими, что позволяет получить длительный срок эксплуатации заднего упора, хорошую чувствительность защиту против столкновений

Специально разработанные пальцевые блоки со ступенькой для достижения максимальной стабильности могут применяться для различных решений гибки.


Держатели инструмента и оснастка

Производительность гибки увеличивается с применением простой в использовании высококачественной Европейской системы зажима инструмента. Узкий стол разработан для Европейской системы держателей инструмента и возможности Z гибки.

  • Европейская система крепления

  • Европейский тип нижнего инструмента (4V Матрица)

  • Быстросъемный зажим

  • Держатель нижнего инструмента Wila

  • Держатель верхнего инструмента Wila



Точная и аккуратная гибка на высококачественном прессе AD-ES 2040

Система компенсации прогиба

Моторизованная система компенсации прогиба через ЧПУ обеспечивает превосходный результат в каждой точке гибки. Разница в изгибе, возникающая из-за материала или других факторов, рассчитывается с помощью моторизованной системы компенсации с ЧПУ, и дает идеальный результат.

Система Защиты CE

Наши машины разработаны в соответствии с нормами CE. Для обеспечения Вашей безопасности гидравлические и электрические компоненты закрыты высокими кожухами, а также применяется лазерная световая защита. Станки в системе тандем оснащены световыми барьерами.

Алюминиевые передние поддержки листа

Передние рычаги можно перемещать вправо и влево и фиксировать в нужном положении с помощью системы линейных направляющих и роликов. Благодаря алюминиевой площадке и планке можно легко подавать листовой материал в станок.


Упрощение гибки на станке AD-ES 2040

ModEva 15T

  • 15" цветной сенсорный экран

  • Начертание профиля пальца на экране

  • Очень простая и удобная передача данных

  • Высокая производительность

  • Возможность мультимоделирования

  • Критерий моделирования для лучшего управления листами Windows XPe для многозадачности и управления файлами

  • Управление циклом безопасности ЕС

  • Ethernet для простой связи

  • Объединенное автономное программное обеспечения

DA-69T

  • 3D и 2D графическое программирование с сенсорным экраном

  • 17" цветной дисплей с высоким разрешением

  • Подходит для полнофункциональных приложений Windows

  • Совместимо с Delem Modusys

  • Интерфейс USB и периферийные устройства

  • Интерфейс коррекции угла гиба

  • Поддержка многозадачности

  • Большой объем памяти

Delem-66T

  • 2D графический режим программирования сенсорного экрана

  • 3D-визуализация в моделировании и производстве

  • 17" цветной TFT с высоким разрешением

  • Полный набор приложений Windows

  • Совместимость Delem Modusys USB, периферийное сопряжение

  • Поддержка пользовательских приложений в среде многозадачности контроллеров

  • Интерфейс гибки и коррекции датчика

Поддержка роботизации

Станок серии AD-ES имеет ряд преимуществ системы привода. Система привода состоит из нескольких основных частей и не требует масла для работы пресса. Станок быстро настраивается и работает долгое время без перенастройки. Робот R-CELL бренда Yaskawa Япония

MOTOMAN GP12 - это компактный и гибкий робот-манипулятор, который обеспечивает грузоподъемность 12 кг. Простота установки и обслуживания, а также структура руки с высокой устойчивостью к воздействию окружающей среды повышают эффективность монтажа и технического обслуживания оборудования

Robot Cell технические характеристики

  • Давление Воздуха - 5-7 бар

  • Напряжение - 380-480 В

  • Источник питания - 1.5 кВт

  • Максимальная подъемная сила робота - 12 кг

  • R-Cell Длина - 1250 мм

  • R-Cell Ширина - 1950 мм

  • R-Cell Высота - 2150 мм

  • R-Cell Вес - 1100 кг


Преимущества по сравнению с классическими гибочными прессами

Группа оборудования системы приводов

  • Ремень ГРМ с большим малым шкивом

  • Механический роликовый подшипник

  • Шариковый винт и гайка

Преимущества оборудования

  • Более простая группа дисков

  • Меньше компонентов

  • Простая и быстрая сборка

  • Простое и быстрое обслуживание

  • Безмасляная система привода


Стандартное оборудование

  • Панель Управления - CNC ModEva15T

  • Y1, Y2, X, R (4-Оси) X=650мм

  • Задний Упор (Al – Двойные направляющие)

  • Система Безопасности CE Моторизированная FIESSLER AKAS-3 M + FPSC (Защита PLC)

  • DBEND 3D программа для гибки и симуляции

  • Сервопривод заднего упора, линейные направляющие, система ШВП (X-R оси)

  • Моторизированная система компенсации прогиба через панель ЧПУ

  • Европейская система крепления инструмента

  • Скользящие передние поддержки с Т пазом и наклонным упором

Опциональное Оборудование

  • Панель ЧПУ- DELEM-66T

  • Панель ЧПУ - DELEM-69T 3D

  • Z1, Z2 оси

  • CE Ручная F.AKAS II M -FPSC-B-C световая защита (Защита PLC)

  • X=мм X,R,Z1,Z2,Delta X +/- 125мм Управление через ЧПУ (AL)

  • X ось = 1000 мм – Задняя защита со световыми барьерами

  • Лазерная система контроля угла гиба

  • Быстросъемный зажим

  • Гидравлическая и Пневматическая система держателей инструмента

  • Верхний и Нижний инструмент

  • Централизованная система смазки

  • Дополнительные пальцевые блоки и дополнительные передние поддержки

  • Специальная упаковка для импорта

Быстрый сервис и запасные части

DURMA обеспечивает лучший уровень сервиса, наличием квалифицированного персонала и склада запасных частей. Наши опытные и профессиональные специалисты всегда готовы к Вашим услугам. Наши курсы профессионального обучения работе оборудования и его применения дадут Вам преимущество в использовании нашей техники.




Характеристики
Модель
AD-ES 2040
Страна производства
Россия
Бренд
Гарантия, мес.
12
Длина, мм
2870
Ширина, мм
1625
Высота, мм
2800
Усилие гиба, т
40

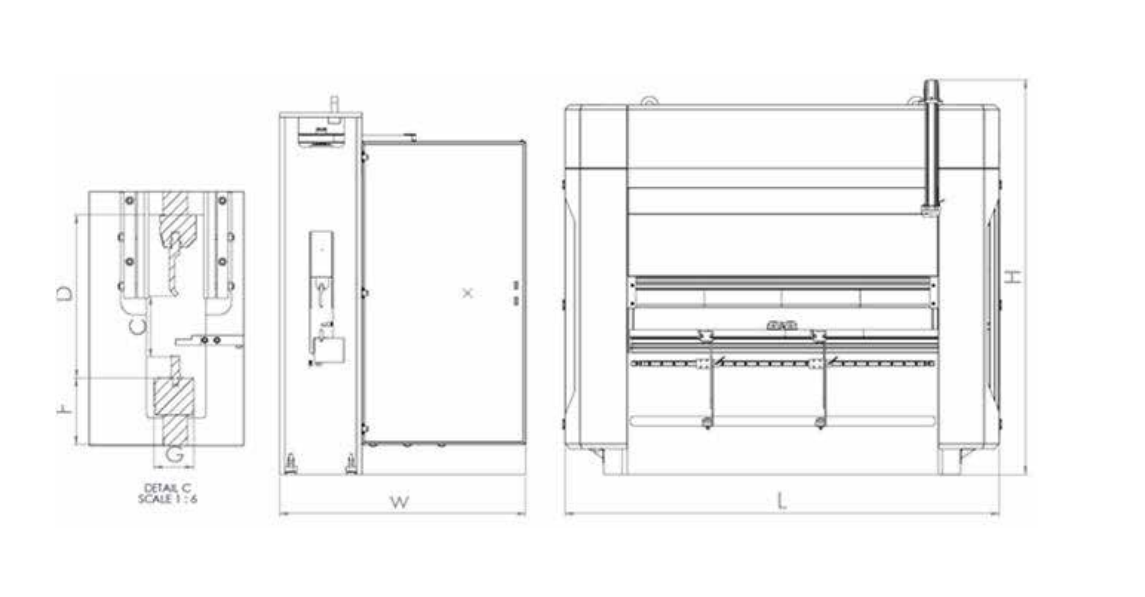

Длина гиба, мм (A)
2050
Расстояние между стойками, мм (B)
2050
Ход пуансона, мм (C)
200
Просвет, мм (D)
440
Высота стола, мм (F)
1000
Ось Y скорость подъема, мм/сек
120-180
Ось Y скорость опускания, мм/сек
120-180
Ось Y скорость рабочего хода, мм/сек
20-40*
Ось X рабочий ход, мм
650
Ось R рабочий ход, мм
250
Вес брутто, кг
5600
