На станках с гидроразгрузкой, процесс резки происходит в автоматическом режиме благодаря гидравлической системе.

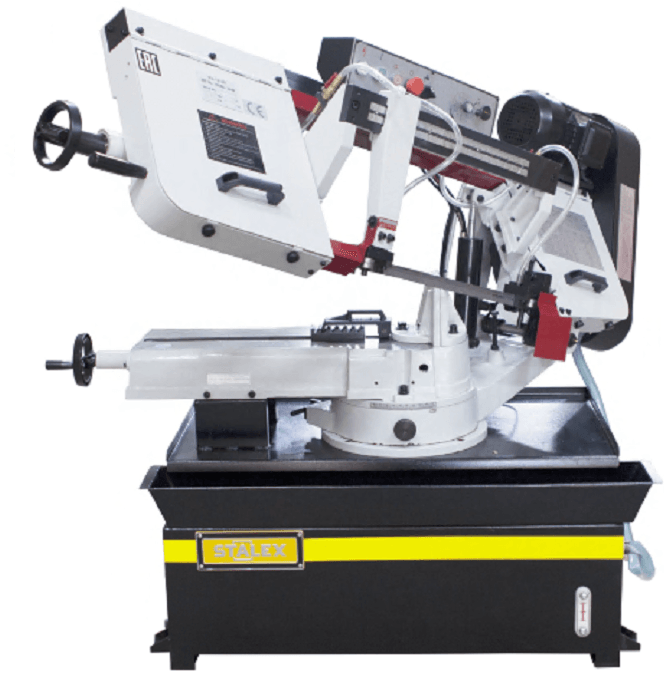

Станок BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать максимальные распилы полых заготовок (труб) диаметром до 254мм.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Технические характеристики:
· Возможность поворота 0…+45°, удобный поворотный механизм рамы
· Пила опускается под собственным весом
· Станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную
· В рабочей зоне резания полотно точно ведется двумя направляющими головками
· Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков
· Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки
· Подвижные направляющие с твердосплавными пластинками
· Скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин
· Ручное натяжение ленты
· Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
· Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
· Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
· Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
· Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

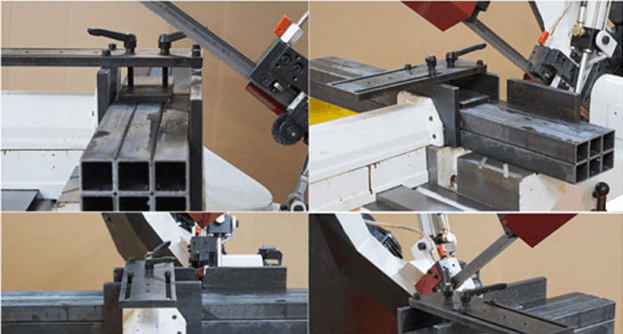

· Дополнительный прижим для пакетной резки для BS-1018R (приобретается отдельно)
· Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков
· Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно
· Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами
· Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек

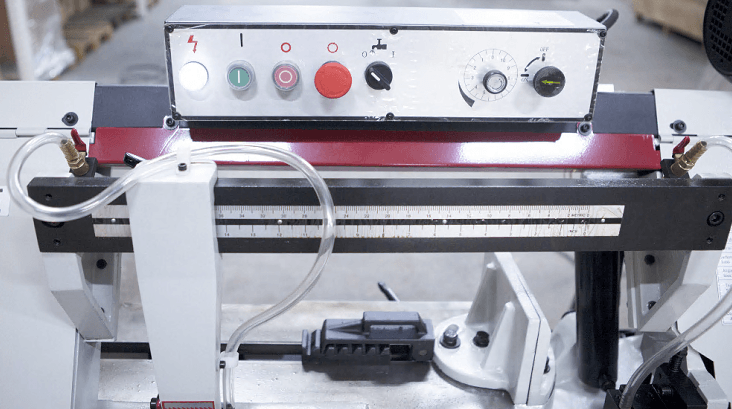

· Пульт + направляющие станка.
· Шкала направляющих + две гибкие трубки СОЖ.
Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°;45°.
Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

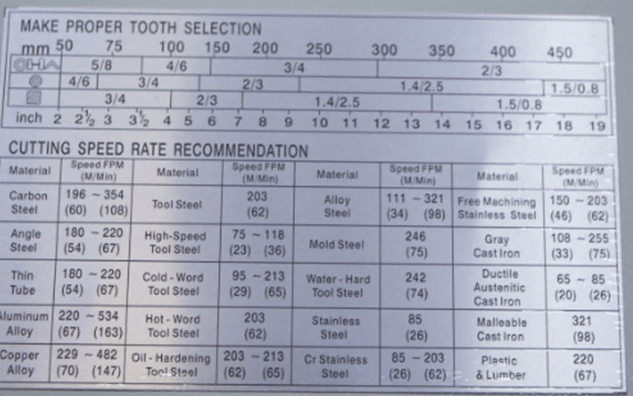

Таблица скорости резания и подбора шага зубьев.

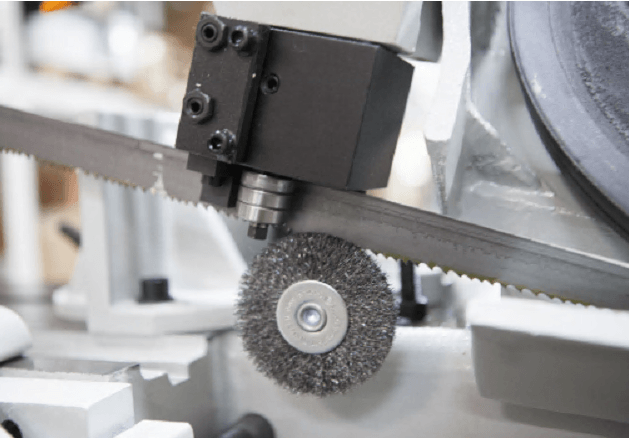

· Механическая дисковая щётка (приводимая в движение от движения полотна).
· Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

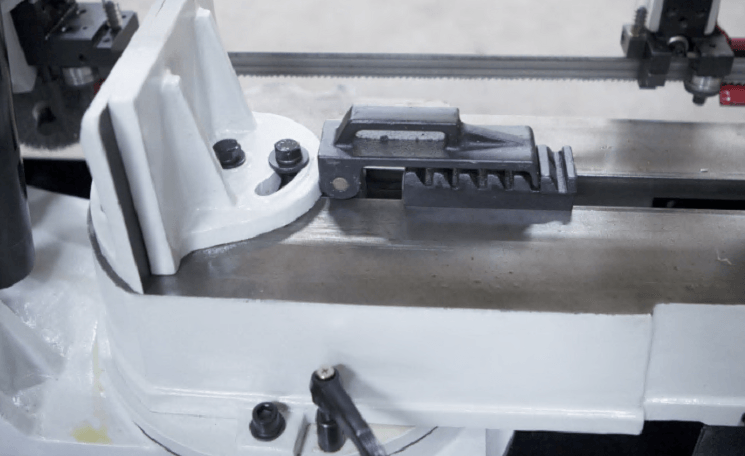

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

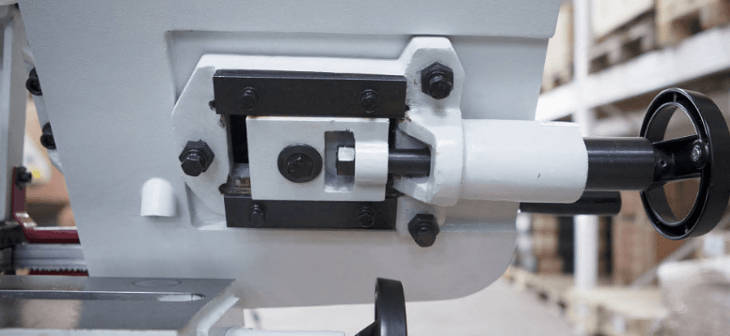

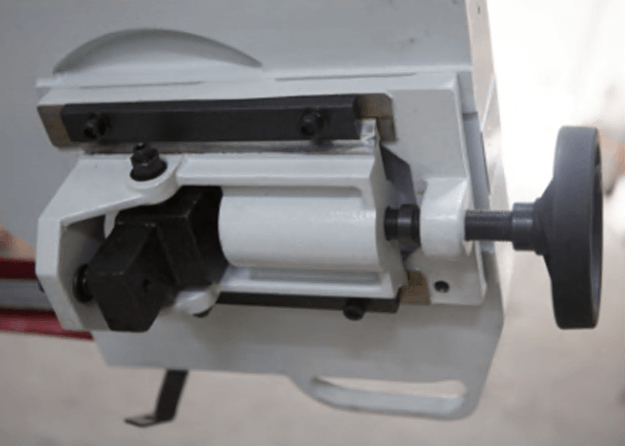

Механическое натяжение полотна.

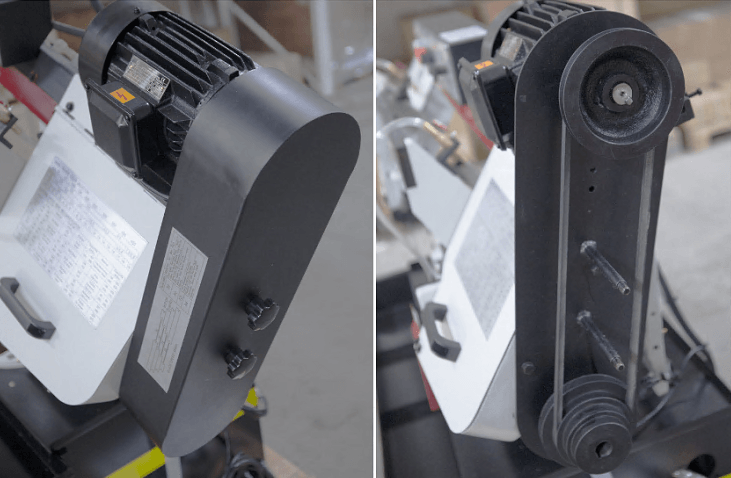

Привод - клиноременная передача.

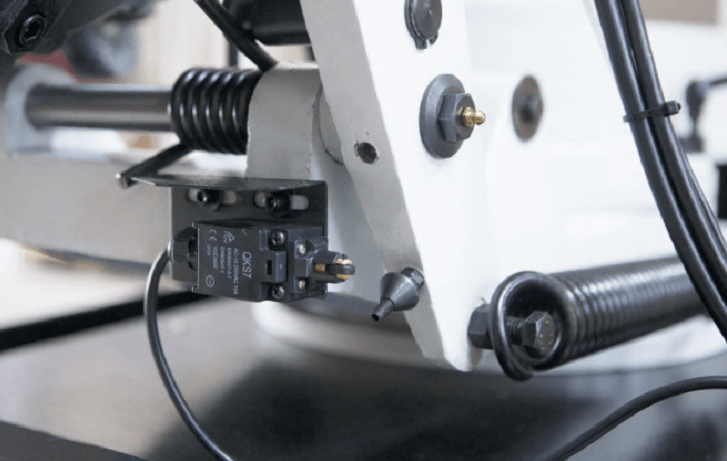

Датчик выключения станка в нижнем положении пильной рамы.

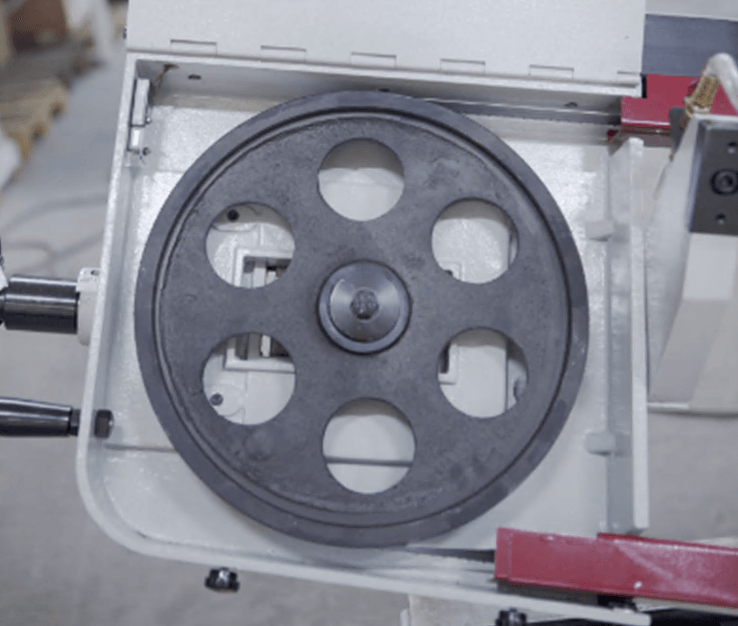

Шкив станка и предохранительный датчик при поднятой крышке рамы.
Шкив станка и предохранительный датчик при поднятой крышке рамы .
Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

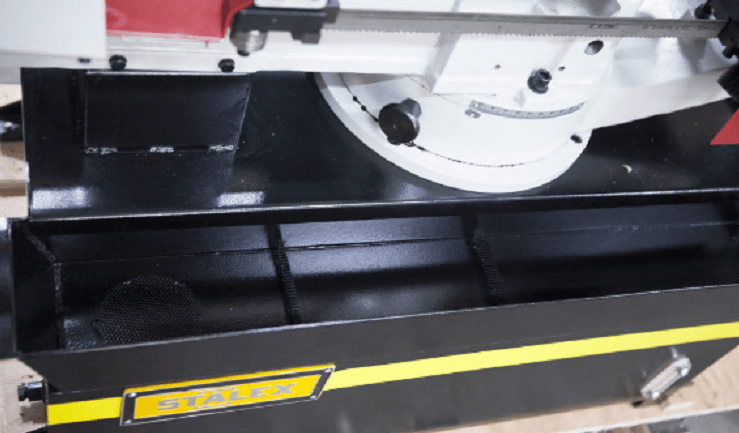

Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.
Поворот рамы под углом 45°.
