Ленточнопильный станок BS-170G

Артикул: -
(0)
Ленточнопильный станок BS-170G. Зубчатый привод станка. Скорость резания ленточнопильного станка 39-72 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
BS-170G
Производитель
Тип станка
С гидроразгрузкой
Тип привода
Зубчатый
Гарантия, мес.
12
Скорость резания, м/мин.
39-72
Мощность привода гл. движения P, кВт
1.1
90° Круглое сечение, мм
170
+45° Круглое сечение, мм
120
+60° Круглое сечение, мм
70
90° Прямоугольное сечение, мм
170х200
+45° Прямоугольное сечение, мм
110х110
+60° Прямоугольное сечение, мм
60х60
Размер полотна, мм
20х0,9х2085
Габариты упаковки, мм
1250х720х1000
Вес нетто, кг
170
Вес брутто, кг
202

Станок BS-170G позволяет делать распилы заготовок диаметром до 170мм. На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Технические характеристики:

·       В рабочей зоне резания полотно точно ведется двумя направляющими головками

·       Возможность поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

·       Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор

·       Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила

·       Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки

·       Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную

·       Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности

·       Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве

Процесс пиления:

·       Точность движения ленты обеспечивается за счет роликовых подшипников

·       Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

·       Регулировка угла поворота вдоль шкалы

·       Регулируемая подача СОЖ в зону резания

·       Тиски с системой быстрого отвода


Панель управления:

·       Индикатор включения станка

·       Переключатель режима работы (автоматическое и с контролем подачи вниз)

·       Кнопка включения станка

·        Переключатель скорости резания и выключения станка

·        Общая кнопка стоп

·       На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра.

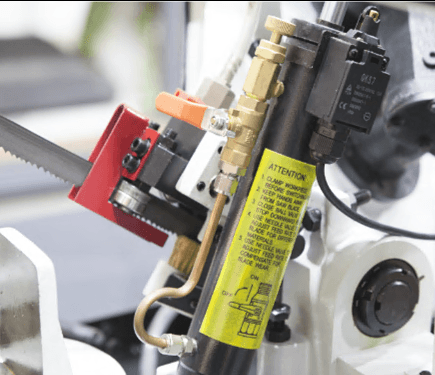

·       Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

·       Датчик выключения станка в нижнем положении рамы.

·       Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

·       Механическая щётка для очистки полотна.

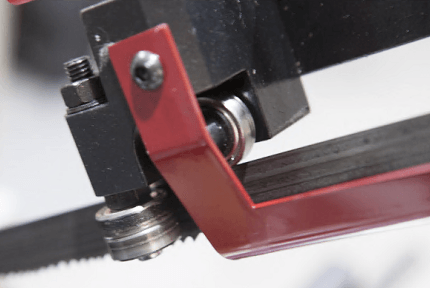

   Подвижная направляющая с роликовыми подшипниками натяжения полотна.


Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.


·       Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

·       Мерный упор 500 мм.

·       Механическая щётка для очистки полотна.


Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).


·       Зубчатый привод

·       Датчик отключения станка при снятом кожухе рамы

·       Помпа СОЖ


·       Тиски с ручным зажимом, и рычагом быстрой доводки

·       Маховик ручного натяжения ленты

·       Мерный упор 500 мм


Маховик ручного натяжения ленты.


Маховик тисков и рычаг быстрой доводки.


Шильдик станка.


Шильдик мотора.


В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

В комплекте поставляется:

1.     Поворотный стол с возможность поворота 0°…+45°…+60º

2.     Подвижная направляющая с роликовыми подшипниками натяжения полотна

3.     Перепускной клапан плавная регулировка опускания пильной рамы

4.     Тиски с ручным зажимом, и рычагом быстрой доводки

5.     Скорость вращения пилы, фиксированная 36, 72 м/мин

6.     Ручное натяжение ленты

7.     Мерный упор 500 мм

8.     Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9.     Пила ленточная квалитет М42


Станок BS-170G позволяет делать распилы заготовок диаметром до 170мм. На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Технические характеристики:

·       В рабочей зоне резания полотно точно ведется двумя направляющими головками

·       Возможность поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

·       Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор

·       Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила

·       Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки

·       Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную

·       Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности

·       Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве

Процесс пиления:

·       Точность движения ленты обеспечивается за счет роликовых подшипников

·       Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

·       Регулировка угла поворота вдоль шкалы

·       Регулируемая подача СОЖ в зону резания

·       Тиски с системой быстрого отвода


Панель управления:

·       Индикатор включения станка

·       Переключатель режима работы (автоматическое и с контролем подачи вниз)

·       Кнопка включения станка

·        Переключатель скорости резания и выключения станка

·        Общая кнопка стоп

·       На станках с гидроразгрузкой управление и процесс резки происходит за счёт запуска двигателя и регулировки гидроцилиндра.

·       Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

·       Датчик выключения станка в нижнем положении рамы.

·       Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

·       Механическая щётка для очистки полотна.

   Подвижная направляющая с роликовыми подшипниками натяжения полотна.


Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.


·       Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

·       Мерный упор 500 мм.

·       Механическая щётка для очистки полотна.


Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).


·       Зубчатый привод

·       Датчик отключения станка при снятом кожухе рамы

·       Помпа СОЖ


·       Тиски с ручным зажимом, и рычагом быстрой доводки

·       Маховик ручного натяжения ленты

·       Мерный упор 500 мм


Маховик ручного натяжения ленты.


Маховик тисков и рычаг быстрой доводки.


Шильдик станка.


Шильдик мотора.


В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

В комплекте поставляется:

1.     Поворотный стол с возможность поворота 0°…+45°…+60º

2.     Подвижная направляющая с роликовыми подшипниками натяжения полотна

3.     Перепускной клапан плавная регулировка опускания пильной рамы

4.     Тиски с ручным зажимом, и рычагом быстрой доводки

5.     Скорость вращения пилы, фиксированная 36, 72 м/мин

6.     Ручное натяжение ленты

7.     Мерный упор 500 мм

8.     Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9.     Пила ленточная квалитет М42
