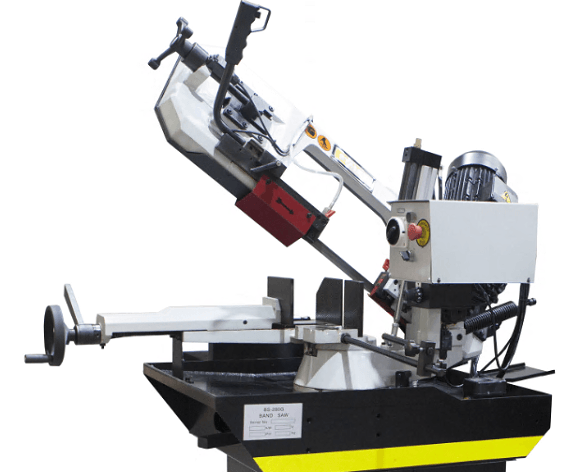

Ленточнопильный станок BS-280G

Артикул: -
Ленточнопильный станок BS-280G. Зубчатый привод станка. Скорость резания ленточнопильного станка 40-80 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
BS-280G
Производитель
Тип станка
С гидроразгрузкой
Тип привода
Зубчатый
Гарантия, мес.
12
Скорость резания, м/мин.
40-80
Мощность привода гл. движения P, кВт
1.5
90° Круглое сечение, мм
220
+45° Круглое сечение, мм
160
+60° Круглое сечение, мм
110
90° Прямоугольное сечение, мм
250х155
+45° Прямоугольное сечение, мм
160х110
+60° Прямоугольное сечение, мм
80х95
Высота рабочей поверхности, мм
935
Размер полотна, мм
27х0,9х2450
Габариты упаковки, мм
1330х800х1050
Вес нетто, кг
254
Вес брутто, кг
287

На станках с гидроразгрузкой, процесс резки происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.

Станок BS-280G позволяет делать распилы заготовок диаметром до 220мм. Мерный упор станка 500 мм.

Используя данную модель, имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки.

Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Технические характеристики:

·       В рабочей зоне резания полотно точно ведется двумя направляющими головками

·       Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

·       Режущий инструмент – бесконечная сварная ленточная пила

·       Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор

·       Пила опускается под собственным весом

·       Станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила

·       Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку)

·       Подвижные направляющие с твердосплавными пластинками

·       Перепускной клапан плавная регулировка опускания пильной рамы

·       Тиски с ручным зажимом, и доводчиком

·       Скорость вращения пилы, фиксированная 40,80 м/мин

·       Ручное натяжение ленты

·       Мерный упор 500 мм

·       Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

·       Пила ленточная квалитет М42

Процесс пиления:

·       Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

·       Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

·       Регулировка угла поворота вдоль шкалы

·       Регулируемая подача СОЖ в зону резания

·       Литая чугунная рама гарантирует жесткость станка и гасит вибрации

·       Опускание рамы осуществляется под собственным весом

·       Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

·       Гидравлическая система снабжена электромагнитным клапаном.

·       Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)

·       Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

·       Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

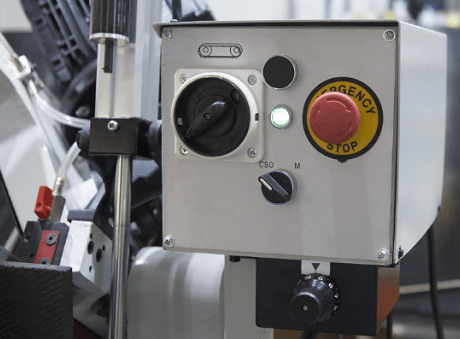

Панель управления:

·       Переключатель скорости резания и выключения станка

·       Кнопка включения станка

·       Индикатор включения станка

·       Общая кнопка стоп

·       Переключатель режима работы (автоматическое и с контролем подачи вниз)

·       Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

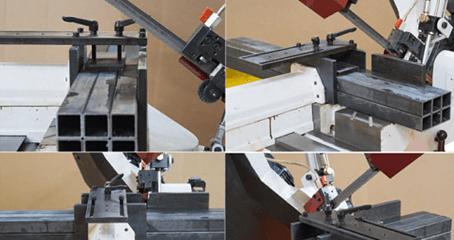

·       Дополнительный прижим для пакетной резки для BS-280G

·       Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

·       Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

·       Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

·       Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.



·       На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.

·       Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

·      Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

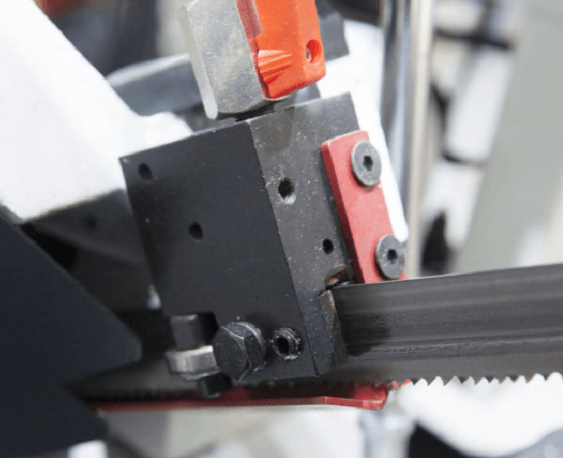

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

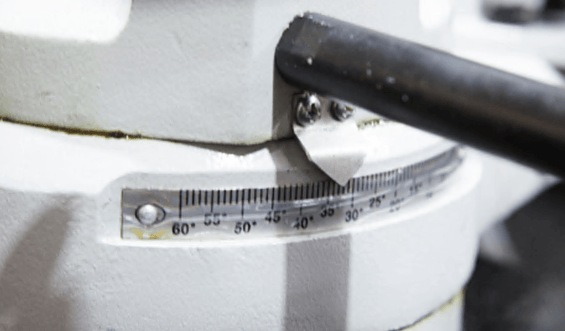

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

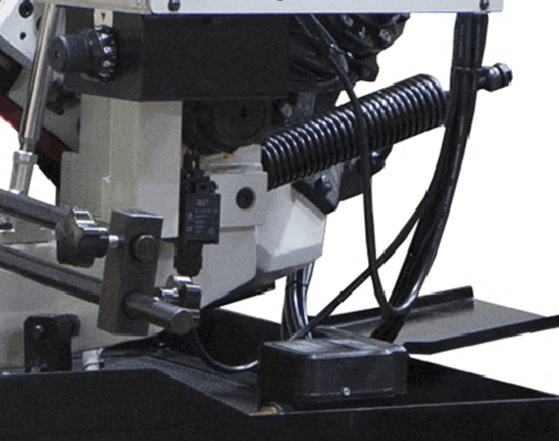

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).



·       Панель управления

·       Маховик плавной регулировки скорости опускания рамы

·       Зубчатый привод

·       Неподвижные механические тиски

·       Рычаг доводки тисков

·       Механическое натяжение полотна

·       Помпа СОЖ

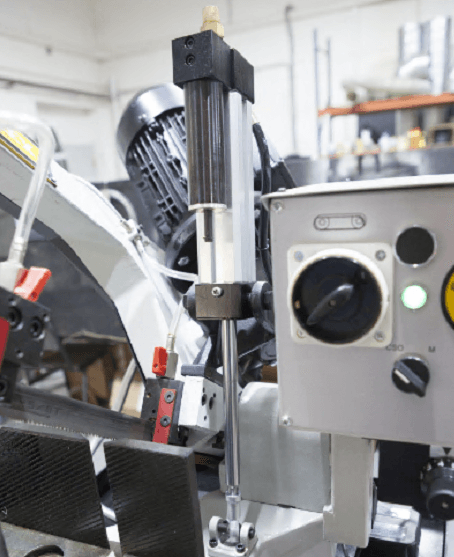

·       Гидроцилиндр с электромагнитным клапаном

·       Мерный упор 500 мм

·       Рычаг фиксации поворота рамы

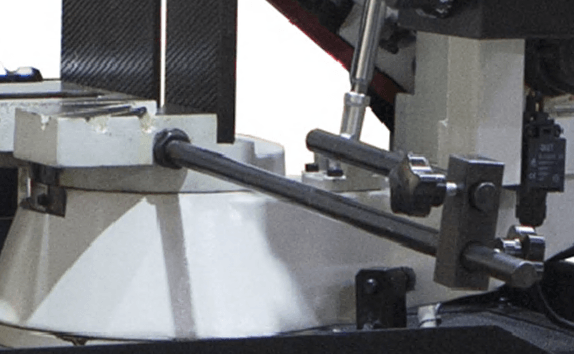

Мерный упор 500 мм.

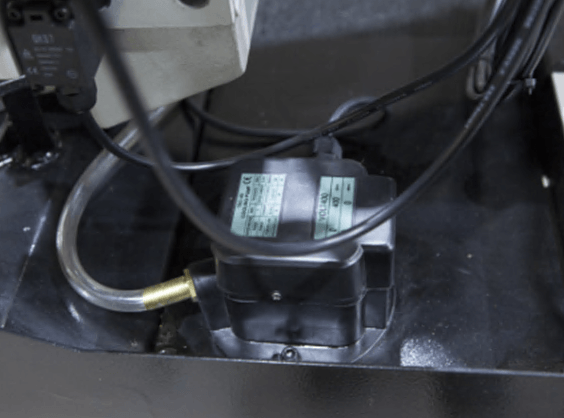

Помпа СОЖ.

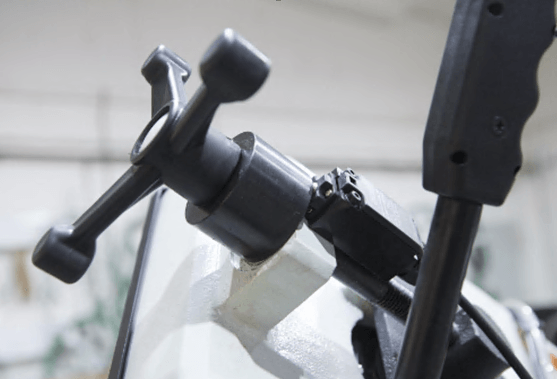

Маховик ручного натяжения ленты.

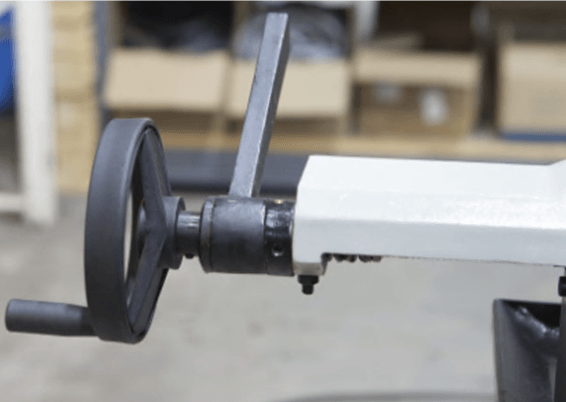

Маховик тисков и рычаг быстрой доводки.



В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам.
