Ленточнопильный станок BS-916V

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе.

Модель BS-916V имеет возможность бесступенчатого регулирования скорости лезвия посредством бесступенчатого вариатора.

Станок BS-916V разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать максимальные распилы полых заготовок (труб) диаметром до 229мм.

Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется при помощи бесступенчатой регулировки скорости.

Технические характеристики:

·       Возможность поворота 0…+45°

·       Гидравлическая система подачи для плавного опускания рабочей консоли

·       Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм)

·       Плавная регулировка скорость вращения пилы 18-102 м/мин (позволяющая обрабатывать большой спектр материалов – сталь/нержавеющая сталь, цветные материалы)

·       Ручное натяжение ленты, маховик со встроенной шкалой позволяет быстро и легко производить натяжение пильной ленты. Концевики отключающие станок, при поднятии крышек маховика вращения полотна

·       Механические тиски с узлом быстрой регулировки перемещения губок тисков и поворотом до 45°

·       Встроенная система охлаждения - помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

·       Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

·       Регулируемый упор

·       Автоматический выключатель окончания распила

·       Съемный поддон предназначен для сбора и легкой утилизации образующейся стружки

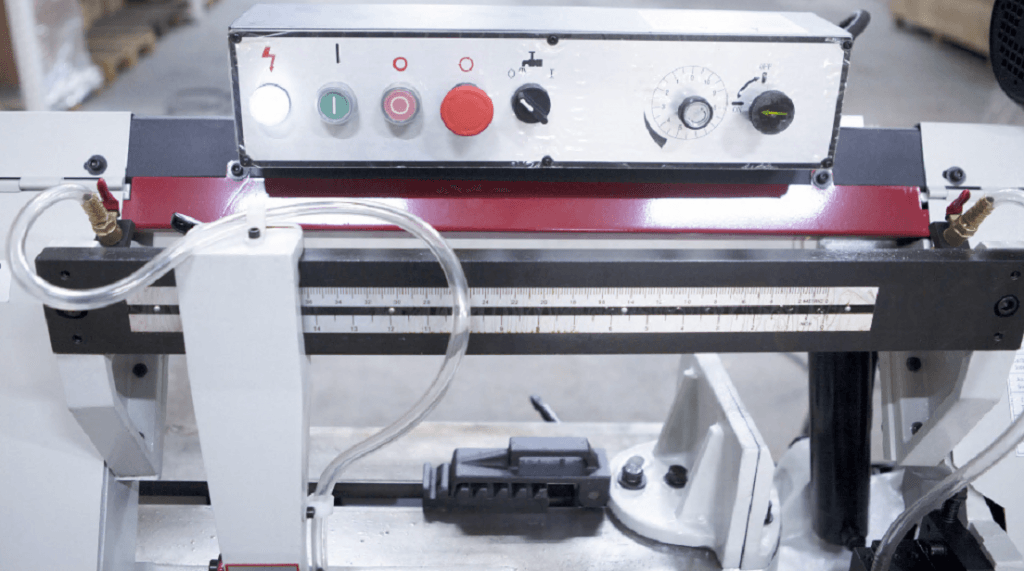

·       Панель управления установлена на консоли ленточнопильного станка, что обеспечивает максимальный контроль во время распила

·       Надежный мощный двигатель (1,5 кВт) для стабильной работы на повышенных оборотах

·       Станок оснащён твёрдосплавными пластинами и подшипниками для точного позиционирования ленточнопильного полотна

·       Щёткой для снятия стружки с полотна (вращающаяся от движения полотна

·       Клиноременной ремень, инструкция, инструменты, упор размещены под съёмным поддоном

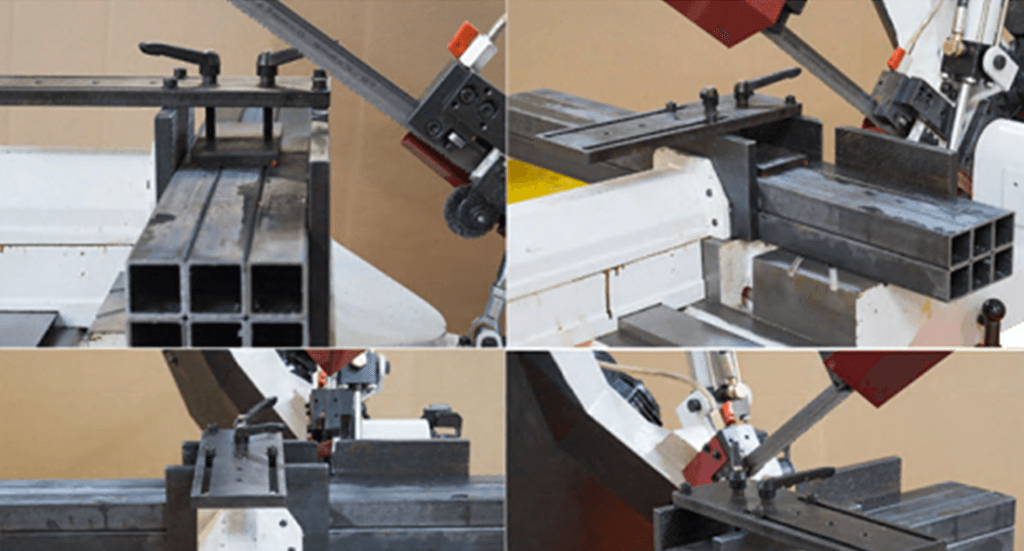

·       Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков

·       Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно

·       Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами

·       Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек

·       Шкала направляющих + две гибкие трубки СОЖ.

·       Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм)

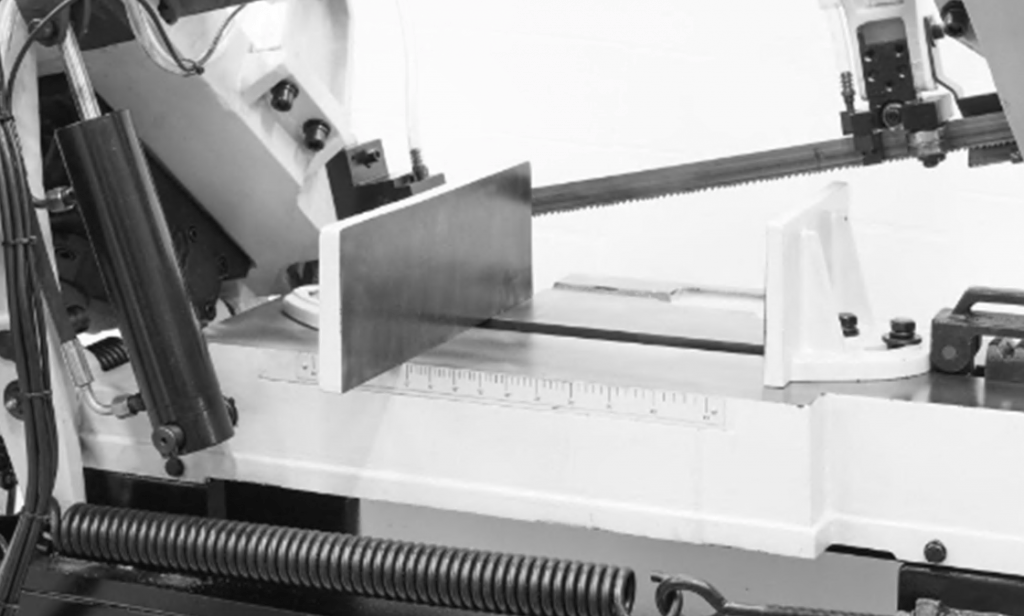

Градусная линейка для установки необходимого положения заготовки от 0° до 45°.

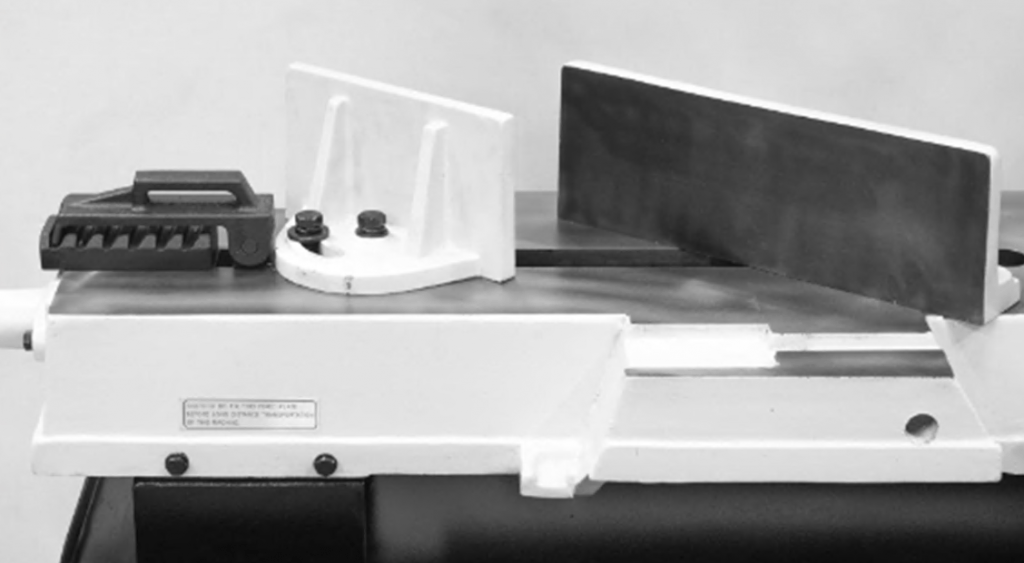

Быстрозажимные тиски и и поворот губок тисков до 45°.

Таблица скорости резания и подбора шага зубьев.

·       Механическая дисковая щётка (приводимая в движение от движения полотна).

·       Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления, что в свою очередь положительно влияет на стойкость и производительность станка.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

Механическое натяжение полотна.

·       Привод – клиноременная передача

·       Плавная регулировка скорость вращения пилы 18-102 м/мин

Лампа освещения в стандартной комплектации.

Шкив станка и предохранительный датчик при поднятой крышке рамы.

Второй предохранительный датчик на крышке рамы.

Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
