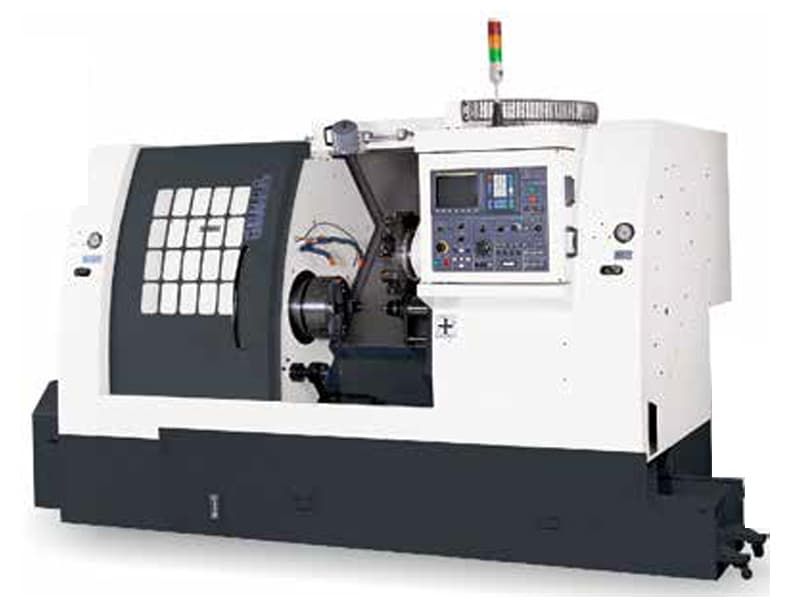

Токарный станок с ЧПУ с наклонной станиной JCL-75

Артикул: -
(0)
Токарные станки с ЧПУ этой серии предназначены для силового резания. Станина с углом наклона 45 градусов, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Презиционные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
44
Мощность привода гл. движения P, кВт
18,5
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
670
Диаметр обработки над суппортом, мм
520
Диаметр отверстия шпинделя, мм
73
Диаметр прутковой заготовки, мм
87
Расстояние между центрами (РМЦ), мм
610
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~3000
Количество исп. инстр., шт.
12
Конец шпинделя
А2-8
Конус пиноли зад. бабки
МТ5
Угол наклона станины, °
45
Размер радиального инструмента, мм
32Х32
Размер осевого инструмента, мм
50
Время смены инструмента, сек
0,3
Перемещение ось X, мм
270
Перемещение ось Z, мм
650
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
190
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3209х1990х2200
Вес нетто, кг
6350

Особенности станка JCL-75:

  • 12-позиционная револьверная головка
  • Возможность установки 3-х кулачкового патрона диаметром 250 мм
  • Угол наклона станины в 45 градусов облегчает удаление стружки и доступ к заготовке
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм670
Максимальный диаметр точения, мм520
Максимальная длина точения, мм610
Максимальный диаметр прутковой заготовки, мм73
Диаметр сквозного отверстия в шпинделе, мм87
Фланец шпинделя, ммА2-8
Диапазон частот вращения шпинделя, об/мин45~3000
Мощность привода шпинделя, кВт18,5
Количество гнезд под инструмент, шт12
Максимальное перемещение по оси X, мм270
Максимальное перемещение по оси Z, мм650
Скорость быстрого перемещения по оси X, м/мин16
Скорость быстрого перемещения по оси Z, м/мин20
Время смены инструмента, сек0,3
Угол наклона станины, град45
Тип направляющихскольжения
Внутренний конус пиноли задней бабкиМТ5
Перемещение задней бабки, мм160
Диаметр зажимного гидравлического патрона, мм250
Размер сечения радиального инструмента, мм32х32
Диаметр сечения осевого инструмента, мм50
Мощность привода гидростанции, кВт1,5
Мощность привода системы смазки, Вт75
Потребляемая мощность, кВА44
Емкость бака СОЖ, л190 (85%)
Габаритные размеры, мм3209х1990х2200
Масса, кг6350
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • 12-ти позиционная револьверная головка
  • Задняя бабка
  • Система обдува патрона воздухом
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 12 шт.
  • Опоры для установки станка 10 шт.
  • Переходные втулки 8, 10, 12, 16, 20 мм)
  • Педаль зажима (разжима) гидравлического патрона
  • Держатели расточных оправок 5 шт.
  • 3-х кулачковый патрон диаметром 250/300 мм
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Конвейер и тележка для стружки (опция)
  • Ящик с инструментом для обслуживания станка
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей (опция)
  • Устройство для выставки инструмента на станке (опция)
  • Управляемая задняя бабка (опция)
  • Трансформатор (для ЧПУ FANUC) (опция)
  • Стабилизатор напряжения (опция)
