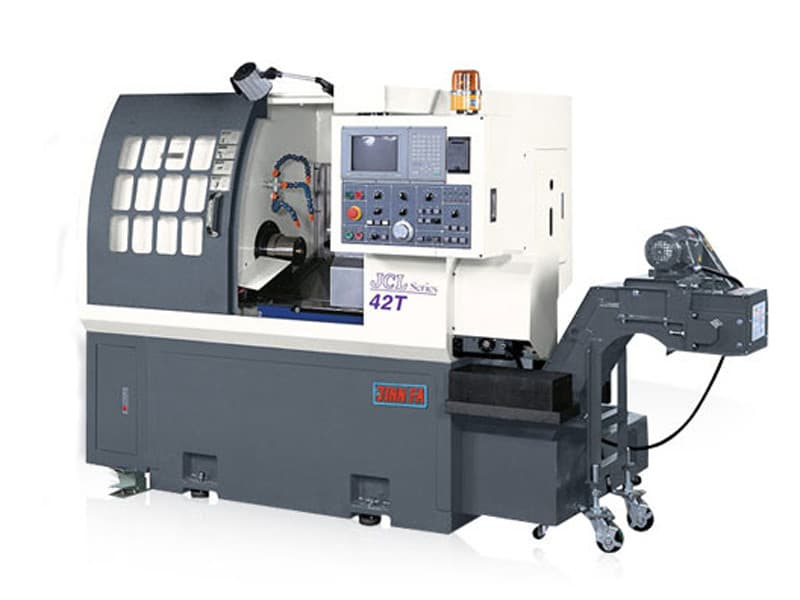

Токарный станок с ЧПУ с наклонной станиной JCL-42T

Артикул: -
(1)
Токарный станок с ЧПУ с наклонной станиной JCL-42Т предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилем различной сложности. Токарный станок с ЧПУ JCL-42Т имеет диаметр обработки над станиной 440 мм, над суппортом 200 мм, диаметр прутковой заготовки 42 мм и расстояние между центрами (РМЦ) 230 мм.
3 976 600 руб. за 1 шт
В наличии
- +
Характеристики
Страна производства
Тайвань
Производитель
Тип станка
С наклонной станиной
Тип держателя инструмента
Револьверный
Гарантия, мес.
12
Точность позиционирования, мм
0,001
Мощность потребляемая, кВт
15
Мощность привода гл. движения P, кВт
5,5 (7,5)
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
440
Диаметр обработки над суппортом, мм
200
Диаметр отверстия шпинделя, мм
55,5
Диаметр прутковой заготовки, мм
42
Расстояние между центрами (РМЦ), мм
215
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~4000
Количество исп. инстр., шт.
8
Конус шпинделя
А2-5
Угол наклона станины, °
20
Размер радиального инструмента, мм
20
Размер осевого инструмента, мм
25
Время смены инструмента, сек
0,3
Перемещение ось X, мм
120
Перемещение ось Z, мм
225
Ускоренное перемещение ось X, м/мин
12
Ускоренное перемещение ось Z, м/мин
12
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2255х1605х1800
Вес нетто, кг
2235
Вес брутто, кг
2465

Токарный станок с ЧПУ JCL-42T предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилемя различной сложности. Конструкция обеспечивает высокую точность обработки в течение длительного срока эксплуатации.

Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки деталей, наклонная станина с углом наклона 20 градусов и направляющие качения обеспечивают плавное движение.

Особенности станка JCL-42T:

  • 8-позиционная револьверная головка
  • Возможность установки 3-х кулачкового патрона диаметром 150 мм или цангового патрона
  • Угол наклона станины в 20 градусов облегчает удаление стружки и доступ к заготовке
  • Конвейер для сбора стружки, показанный на рисунке поставляется за отдельную плату
Габаритные размеры:




Схема фундамента:

Данному станку для фиксации на бетонном фундаменте не требуются особые крепления. Но для поддержки точности станка неизменной, и в случае, если пол цеха недостаточно прочен, чтобы выдержать вес станка, выполняйте следующие инструкции:

  • Станок не должен располагаться под углом или проседать через пол, поэтому пол должен быть достаточно прочным.
  • На слишком мягкий пол положите бетонные плиты.



  • 3-х кулачковый гидравлический патрон диаметром 150 мм
  • Педаль зажима (разжима) гидравлического патрона
  • 8-ми позиционная гидравлическая револьверная головка
  • Переходные втулки для крепления осевого инструмента Ø 8, 10, 12, 16, 20 мм
  • Прижимные планки для крепления радиального инструмента 6шт.
  • Система охлаждения зоны резания
  • Осветительное устройство
  • Конвейер для стружки
  • Тележка для стружки
  • Задняя бабка
  • Система обдува патрона воздухом
  • Трансформатор
  • Полное ограждение
  • Теплообменник электрошкафа
  • Опоры для установки станка 4шт.
  • Ящик с инструментом для обслуживания станка
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
