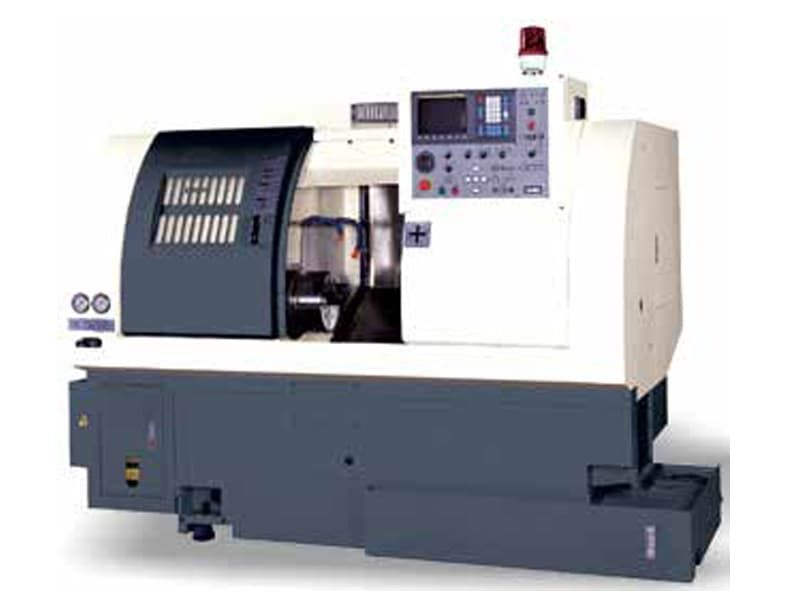

Токарный станок с ЧПУ с наклонной станиной JCL-52А
Токарные станки с ЧПУ этой серии превосходно подходят для тяжелой и продолжительной работы. Конструкция станков обеспечивает высокую точность в течение длительного срока эксплуатации. Угол наклона станины 30 градусов облегчает удаление стружки и доступ к заготовке. Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки. Станки обеспечивают стабильную работу с различными типами заготовок. Программируемая установка оси С (шпиндель) и револьверная головка с приводным инструментом для фрезерования и сверления расширяют технологические возможности оборудования.
Характеристики
Модель
JCL-52А
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Точность позиционирования, мм
0,001
Мощность потребляемая, кВт
32
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
510
Диаметр обработки над суппортом, мм
320
Диаметр отверстия шпинделя, мм
70
Диаметр прутковой заготовки, мм
50
Расстояние между центрами (РМЦ), мм
500
Тип направляющих
Качения
Диапазон вращения, об/мин
45~3500
Количество исп. инстр., шт.
12 (опция 8)
Конец шпинделя
А2-5
Конус пиноли зад. бабки
МТ4
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20 (опция 25х25)
Размер осевого инструмента, мм
32 (опция 40)
Время смены инструмента, сек
0,3
Перемещение ось X, мм
170
Перемещение ось Z, мм
550
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2780х1625х1948
Вес нетто, кг
3200
Особенности станка JCL-52А:
- 12-позиционная револьверная головка
- Возможность установки 3-х кулачкового патрона диаметром 200 мм или цангового патрона
- Угол наклона станины в 30 градусов облегчает удаление стружки и доступ к заготовке
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 510 |
| Максимальный диаметр точения, мм | 320 |
| Максимальная длина точения, мм | 500 |
| Максимальный диаметр прутковой заготовки, мм | 50 |
| Диаметр сквозного отверстия в шпинделе, мм | 70 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~3500 |
| Мощность привода шпинделя, кВт | 15 |
| Количество гнезд под инструмент, шт | 12 (опция 8) |
| Максимальное перемещение по оси X, мм | 170 |
| Максимальное перемещение по оси Z, мм | 550 |
| Скорость быстрого перемещения по оси X, м/мин | 16 |
| Скорость быстрого перемещения по оси Z, м/мин | 20 |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 30 |
| Тип направляющих | качения |
| Точность позиционирования X, Z, мкм | 0,001 |
| Внутренний конус пиноли задней бабки | МТ4 |
| Перемещение задней бабки, мм | 100 |
| Диаметр зажимного гидравлического патрона, мм | 200 |
| Размер сечения радиального инструмента, мм | 20х20 (опция 25х25) |
| Диаметр сечения осевого инструмента, мм | 32 (опция 40) |
| Мощность привода гидростанции, кВт | 1,5 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВА | 32 |
| Емкость бака СОЖ, л | 120(85%) |
| Габаритные размеры, мм | 2780х1625х1948 |
| Масса, кг | 3200 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- 12-ти позиционная револьверная головка
- Задняя бабка
- Ящик с инструментом для обслуживания станка
- Прижимные планки 8 шт.
- Опоры для установки станка 5 шт.
- Переходные втулки 8, 10, 12, 16, 20 мм
- Педаль зажима (разжима) гидравлического патрона
- Держатели расточных оправок 5 шт.
- 3-х кулачковый патрон диаметром 200 мм
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- Система обдува патрона воздухом
- Конвейер и тележка для стружки (опция)
- Цанговый патрон (опция)
- Конвейер для деталей (опция)
- Устройство приема готовых деталей (опция)
- Устройство для выставки инструмента на станке (опция)
- Управляемая задняя бабка (опция)
- Трансформатор (для ЧПУ FANUC) (опция)
- Стабилизатор напряжения (опция)
- Устройство автоматической подачи прутковой заготовки
