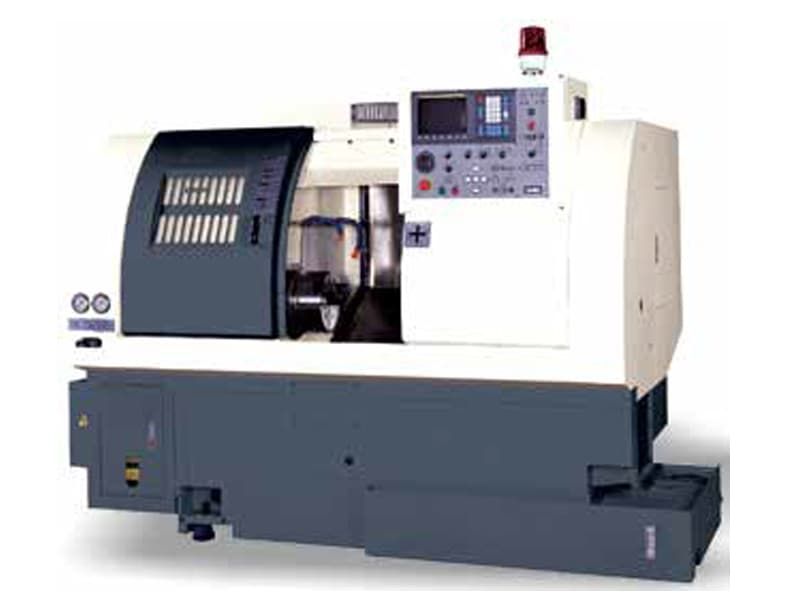

Токарный станок с ЧПУ с наклонной станиной JCL-52М

Артикул: -
(0)
Токарные станки с ЧПУ этой серии превосходно подходят для тяжелой и продолжительной работы. Конструкция станков обеспечивает высокую точность в течение длительного срока эксплуатации. Угол наклона станины 30 градусов облегчает удаление стружки и доступ к заготовке. Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки. Станки обеспечивают стабильную работу с различными типами заготовок. Программируемая установка оси С (шпиндель) и револьверная головка с приводным инструментом для фрезерования и сверления расширяют технологические возможности оборудования.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Точность позиционирования, мм
0,001
Мощность потребляемая, кВт
36
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
510
Диаметр обработки над суппортом, мм
230
Диаметр отверстия шпинделя, мм
70
Диаметр прутковой заготовки, мм
50
Расстояние между центрами (РМЦ), мм
260
Тип направляющих
Качения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12
Конец шпинделя
А2-5
Конус пиноли зад. бабки
МТ4
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20 (опция 25х25)
Размер осевого инструмента, мм
VDI30
Время смены инструмента, сек
0,3
Перемещение ось X, мм
170
Перемещение ось Z, мм
300
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
120
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2475х1605х1910
Вес нетто, кг
2900

Особенности станка JCL-52А:

  • 12-позиционная револьверная головка
  • Возможность установки 3-х кулачкового патрона диаметром 200 мм или цангового патрона
  • Угол наклона станины в 30 градусов облегчает удаление стружки и доступ к заготовке
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм510
Максимальный диаметр точения, мм230
Максимальная длина точения, мм260
Максимальный диаметр прутковой заготовки, мм50
Диаметр сквозного отверстия в шпинделе, мм70
Фланец шпинделя, ммА2-5
Диапазон частот вращения шпинделя, об/мин45~3500
Мощность привода шпинделя, кВт15
Количество гнезд под инструмент, шт12
Максимальное перемещение по оси X, мм170
Максимальное перемещение по оси Z, мм300
Скорость быстрого перемещения по оси X, м/мин16
Скорость быстрого перемещения по оси Z, м/мин20
Время смены инструмента, сек0,3
Угол наклона станины, град30
Тип направляющихкачения
Точность позиционирования X, Z, мкм0,001
Дискретность оси С (шпинделя), град0,001
Внутренний конус пиноли задней бабкиМТ4
Перемещение задней бабки, мм100
Диаметр зажимного гидравлического патрона, мм200
Размер сечения радиального инструмента, мм20х20 (опция 25х25)
Диаметр сечения осевого инструмента, ммVDI30
Мощность мотора приводного инструмента, кВт2,2
Мощность привода гидростанции, кВт1,5
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА36
Емкость бака СОЖ, л120(85%)
Габаритные размеры, мм2475х1605х1910
Масса, кг2900
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • 12-ти позиционная револьверная головка с приводным инструментом
  • Задняя бабка
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт. (опция)
  • Опоры для установки станка 5 шт.
  • Переходные втулки 8, 10, 12, 16, 20 мм (опция)
  • Педаль зажима (разжима) гидравлического патрона
  • Держатели расточных оправок 5 шт. (опция)
  • 3-х кулачковый патрон диаметром 200 мм
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Система обдува патрона воздухом
  • Конвейер и тележка для стружки (опция)
  • Цанговый патрон (опция)
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей (опция)
  • Устройство для выставки инструмента на станке (опция)
  • Управляемая задняя бабка (опция)
  • Трансформатор (для ЧПУ FANUC) (опция)
  • Стабилизатор напряжения (опция)
  • Устройство автоматической подачи прутковой заготовки
  • Ось С
