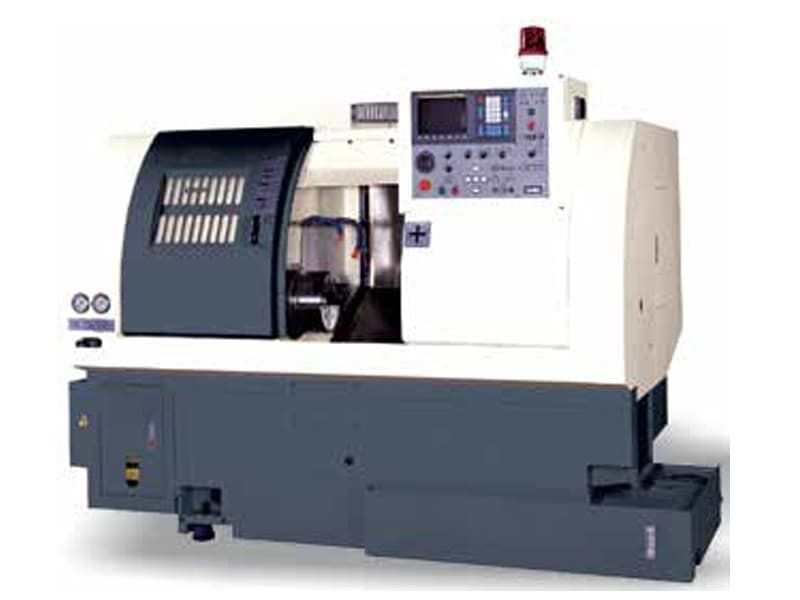

Токарный станок с ЧПУ с наклонной станиной JCL-52TG

Артикул: -
(0)
Токарные станки с ЧПУ
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
15
Мощность привода гл. движения P, кВт
7,5
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
440
Диаметр обработки над суппортом, мм
200
Диаметр отверстия шпинделя, мм
50
Диаметр прутковой заготовки, мм
70
Расстояние между центрами (РМЦ), мм
180
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~4000
Количество исп. инстр., шт.
8 (осн. шпиндель); 5 (противошпиндель)
Конец шпинделя
А2-5
Угол наклона станины, °
20
Размер радиального инструмента, мм
20х20
Размер осевого инструмента, мм
25
Время смены инструмента, сек
0,3
Перемещение ось X, мм
125 (Х1); 240 (Х2)
Перемещение ось Z, мм
190 (Z1); 290 (Z2)
Ускоренное перемещение ось X, м/мин
12 (16)
Ускоренное перемещение ось Z, м/мин
12 (16)
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2255х1800х1800
Вес нетто, кг
2400

Особенности станка JCL-52TG:

  • Станок оснащен сверлильным суппортом, который в сочетании с револьверной головкой позволяет вести одновременную обработку радиальным и осевым инструментами.
  • Установка 8-ми  позиционной гидравлической револьверной головки или 12-ти позиционной револьверной головки с приводным инструментом.
  • Угол наклона станины в 20 градусов облегчает удаление стружки и доступ к заготовке
  • Установка 3-х кулачкового патрона диаметром 150 мм.
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм440
Максимальный диаметр точения, мм200
Максимальная длина точения, мм180
Максимальный диаметр прутковой заготовки (основной шпиндель), мм50
Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм70
Фланец шпинделя, ммА2-5
Диапазон частот вращения шпинделя, об/мин45~4000
Мощность привода шпинделя, кВт7,5
Количество гнезд под инструмент (основной шпиндель), шт8
Количество гнезд под инструмент (противошпиндель), шт5
Максимальное перемещение по оси X1, мм125
Максимальное перемещение по оси Z1, мм190
Максимальное перемещение по оси X2, мм240
Максимальное перемещение по оси Z2, мм290
Скорость быстрого перемещения по оси X1, м/мин12 (16)
Скорость быстрого перемещения по оси Z1, м/мин12 (16)
Скорость быстрого перемещения по оси X2, м/мин12 (16)
Скорость быстрого перемещения по оси Z2, м/мин12 (16)
Время смены инструмента, сек0,3
Угол наклона станины, град20
Тип направляющихскольжения
Диаметр зажимного гидравлического патрона (основной шпиндель)150
Размер сечения радиального инструмента, мм20х20
Диаметр сечения осевого инструмента, мм25
Мощность привода гидростанции, кВт0,75
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА15
Емкость бака СОЖ, л100 (85%)
Габаритные размеры, мм2255х1800х1800
Масса, кг2400
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • Сверлильный суппорт
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт.
  • Опоры для установки станка 4 шт.
  • Штанга-упор для установки длины обрабатываемой заготовки
  • Переходные втулки 8, 10, 12, 16, 20 мм (опция)
  • Педаль зажима (разжима) гидравлического патрона
  • 3-х местный держатель осевого инструмента
  • 3-х кулачковый патрон диаметром 150 мм
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Система обдува патрона воздухом (опция)
  • Конвейер и тележка для стружки (опция)
  • Цанговый патрон
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей
  • Устройство для выставки инструмента на станке (опция)
  • Трансформатор (опция)
  • Стабилизатор напряжения (опция)
  • Однопрутковое подающее устройство (опция)
  • Гидравлическое подающее устройство (опция)
