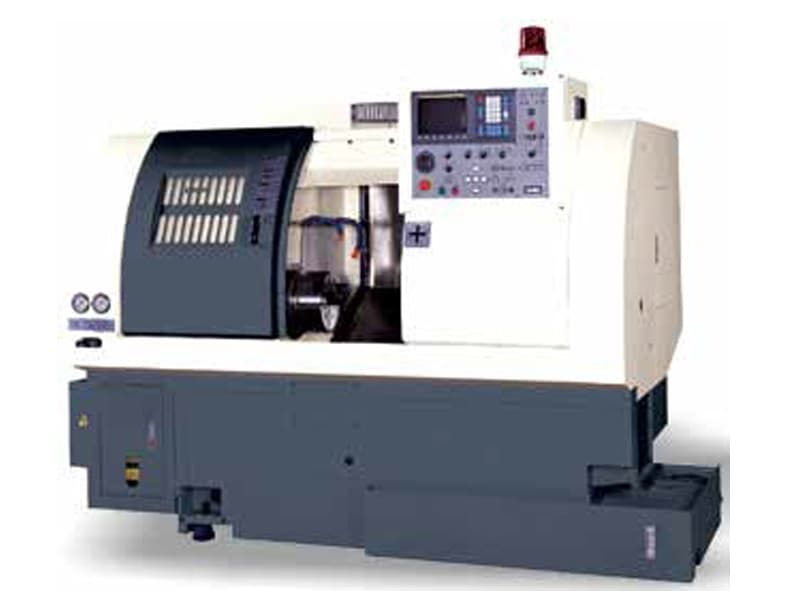

Токарный станок с ЧПУ с наклонной станиной JCL-52TGМ
Токарные станки с ЧПУ
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
21
Мощность привода гл. движения P, кВт
7,5
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
440
Диаметр обработки над суппортом, мм
140
Диаметр отверстия шпинделя, мм
50
Диаметр прутковой заготовки, мм
70
Расстояние между центрами (РМЦ), мм
140
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~4000
Количество исп. инстр., шт.
12 (осн. шпиндель); 5 (противошпиндель)
Конец шпинделя
А2-5
Угол наклона станины, °
20
Размер радиального инструмента, мм
16х16
Размер осевого инструмента, мм
VDI20
Время смены инструмента, сек
0,3
Перемещение ось X, мм
130 (Х1); 240 (Х2)
Перемещение ось Z, мм
150 (Z1); 290 (Z2)
Ускоренное перемещение ось X, м/мин
12 (16)
Ускоренное перемещение ось Z, м/мин
12 (16)
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2255х1800х1800
Вес нетто, кг
2480
Особенности станка JCL-52TGМ:
- Станок оснащен сверлильным суппортом, который в сочетании с револьверной головкой позволяет вести одновременную обработку радиальным и осевым инструментами.
- Установка 8-ми позиционной гидравлической револьверной головки или 12-ти позиционной револьверной головки с приводным инструментом.
- Угол наклона станины в 20 градусов облегчает удаление стружки и доступ к заготовке
- Установка 3-х кулачкового патрона диаметром 150 мм.
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 440 |
| Максимальный диаметр точения, мм | 140 |
| Максимальная длина точения, мм | 140 |
| Максимальный диаметр прутковой заготовки (основной шпиндель), мм | 50 |
| Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм | 70 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~4000 |
| Мощность привода шпинделя, кВт | 7,5 |
| Количество гнезд под инструмент (основной шпиндель), шт | 12 |
| Количество гнезд под инструмент (противошпиндель), шт | 5 |
| Максимальное перемещение по оси X1, мм | 130 |
| Максимальное перемещение по оси Z1, мм | 150 |
| Максимальное перемещение по оси X2, мм | 240 |
| Максимальное перемещение по оси Z2, мм | 290 |
| Скорость быстрого перемещения по оси X1, м/мин | 12 (16) |
| Скорость быстрого перемещения по оси Z1, м/мин | 12 (16) |
| Скорость быстрого перемещения по оси Z2, м/мин | 12 (16) |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 20 |
| Тип направляющих | скольжения |
| Диаметр зажимного гидравлического патрона (основной шпиндель) | 150 |
| Размер сечения радиального инструмента, мм | 16х16 |
| Диаметр сечения осевого инструмента, мм | VDI20 |
| Мощность мотора приводного инструмента, кВт | 1,5 |
| Мощность привода гидростанции, кВт | 0,75 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВА | 21 |
| Емкость бака СОЖ, л | 100 (85%) |
| Габаритные размеры, мм | 2255х1800х1800 |
| Масса, кг | 2480 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Сверлильный суппорт
- Ящик с инструментом для обслуживания станка
- Прижимные планки 8 шт.
- Опоры для установки станка 5 шт.
- Штанга-упор для установки длины обрабатываемой заготовки
- Переходные втулки 8, 10, 12, 16, 20 мм (опция)
- Педаль зажима (разжима) гидравлического патрона
- 3-х местный держатель осевого инструмента
- 3-х кулачковый патрон диаметром 200 мм (опция)
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- Система обдува патрона воздухом (опция)
- Конвейер и тележка для стружки (опция)
- Основной шпиндель
- Конвейер для деталей (опция)
- Устройство приема готовых деталей
- Устройство для выставки инструмента на станке (опция)
- Трансформатор (опция)
- Стабилизатор напряжения (опция)
- Однопрутковое подающее устройство (опция)
- Гидравлическое подающее устройство (опция)
- 12-ти позиционная револьверная головка
- 12-ти позиционная револьверная головка с приводным инструментом
