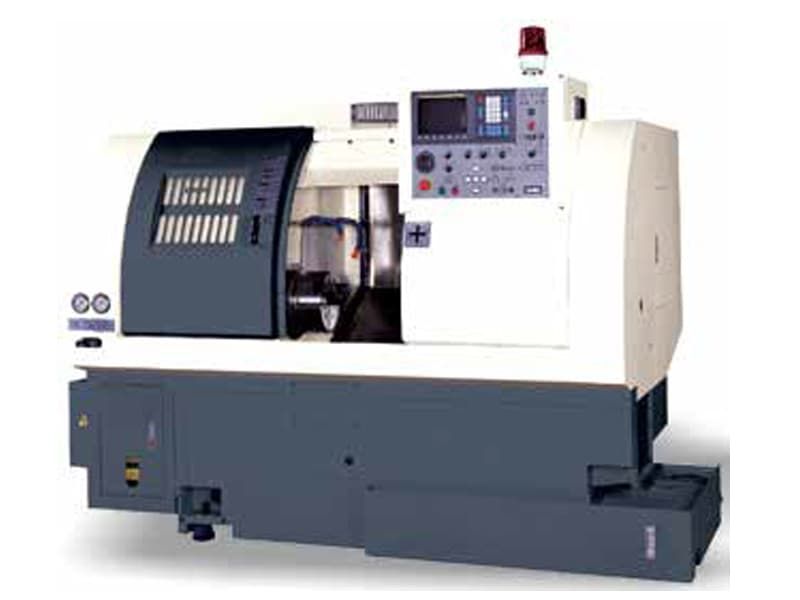

Токарный станок с ЧПУ с наклонной станиной JCL-52ТМ
Предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилемя различной сложности.
Характеристики
Модель
JCL-52ТМ
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
17
Мощность привода гл. движения P, кВт
7,5
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
440
Диаметр обработки над суппортом, мм
140
Диаметр отверстия шпинделя, мм
70
Диаметр прутковой заготовки, мм
50
Расстояние между центрами (РМЦ), мм
160
Тип направляющих
Скольжения
Диапазон вращения, об/мин
45~4000
Количество исп. инстр., шт.
12
Конец шпинделя
А2-5
Угол наклона станины, °
20
Размер радиального инструмента, мм
16х16
Размер осевого инструмента, мм
VDI20
Время смены инструмента, сек
0,3
Перемещение ось X, мм
120
Перемещение ось Z, мм
170
Ускоренное перемещение ось X, м/мин
12 (опция 16)
Ускоренное перемещение ось Z, м/мин
12 (опция 16)
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2255х1800х1800
Вес нетто, кг
2290
Токарный станок с ЧПУ JCL-52TМ предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилями различной сложности. Конструкция обеспечивает высокую точность обработки в течение длительного срока эксплуатации.
Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки деталей, наклонная станина с углом наклона 20 градусов и направляющие качения обеспечивают плавное движение.
Особенности станка JCL-52TМ:
- 8-позиционная револьверная головка
- Возможность установки 3-х кулачкового патрона диаметром 150 мм или цангового патрона
- Угол наклона станины в 20 градусов облегчает удаление стружки и доступ к заготовке
- Конвейер для сбора стружки, показанный на рисунке поставляется за отдельную плату
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 440 |
| Максимальный диаметр точения, мм | 140 |
| Максимальная длина точения, мм | 160 |
| Максимальный диаметр прутковой заготовки, мм | 50 |
| Диаметр сквозного отверстия в шпинделе, мм | 70 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~4000 |
| Мощность привода шпинделя, кВт | 7,5 |
| Количество гнезд под инструмент, шт | 12 |
| Максимальное перемещение по оси X, мм | 120 |
| Максимальное перемещение по оси Z, мм | 170 |
| Скорость быстрого перемещения по оси X, м/мин | 12(опция 16) |
| Скорость быстрого перемещения по оси Z, м/мин | 12(опция 16) |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 20 |
| Тип направляющих | скольжения |
| Диаметр зажимного гидравлического патрона, мм | 150 |
| Размер сечения радиального инструмента, мм | 16х16 |
| Диаметр сечения осевого инструмента, мм | VDI20 |
| Мощность электродвигателя приводного инструмента, кВт | 1,5 |
| Мощность привода гидростанции, кВт | 0,75 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВА | 17 |
| Емкость бака СОЖ, л | 100(85%) |
| Габаритные размеры, мм | 2255х1800х1800 |
| Масса, кг | 2290 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Ящик с инструментом для обслуживания станка
- Опоры для установки станка 4 шт.
- Переходные втулки 8, 10, 12, 16, 20 мм
- 12-ти позиционная револьверная головка с приводным инструментом
- Педаль зажима (разжима) гидравлического патрона
- 3-х кулачковый патрон диаметром 150 мм
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию
- Ось С
- Система охлаждения электрошкафа
- Конвейер и тележка для стружки (опция)
- Задняя бабка (опция)
- Система обдува патрона воздухом(опция)
- Стабилизатор напряжения (опция)
- Трансформатор (опция)
- Устройство автоматической подачи прутковой заготовки
- Радиальный приводной инструмент (опция)
- Осевой приводной инструмент (опция)
