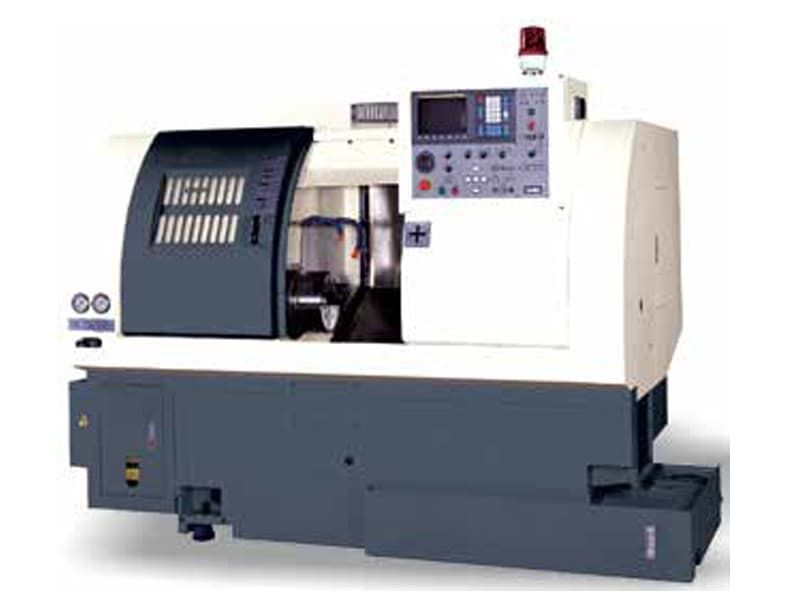

Токарный станок с ЧПУ с наклонной станиной JCL-52TS
Серия станков с противошпинделем обеспечивает высокую скорость, максимальную точность и отличную эффективность.
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
26
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
2
Диаметр обработки над станиной, мм
590
Диаметр обработки над суппортом, мм
395/240/150
Диаметр отверстия шпинделя, мм
75 (осн. шпиндель); 55,5 (противошпиндель)
Диаметр прутковой заготовки, мм
50 (осн. шпиндель); 42 (противошпиндель)
Расстояние между центрами (РМЦ), мм
290
Тип направляющих
Качения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12
Конец шпинделя
А2-5
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20
Размер осевого инструмента, мм
32
Время смены инструмента, сек
0,3
Перемещение ось X, мм
135 (Х1)
Перемещение ось Z, мм
225 (Z1); 310 (Z2)
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20 (Z1); 16 (Z2)
Емкость бака СОТС (СОЖ), л
140
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2695х1810х1910
Вес нетто, кг
4150
Особенности станка JCL-52TS:
- Противошпиндель служит для приема частично обработанной в основном шпинделе заготовки и последующей обработки детали с противоположной стороны
- Противошпиндель оснащается 3-х кулачковым патроном диаметром 150 мм или цанговым патроном
- 12-ти позиционная револьверная головка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 590 |
| Максимальный диаметр точения над станиной, мм | 395 |
| Максимальный диаметр точения (основной шпиндель), мм | 240 |
| Максимальный диаметр точения (противошпиндель), мм | 150 |
| Максимальная длина точения, мм | 290 |
| Максимальный диаметр прутковой заготовки (основной шпиндель), мм | 50 |
| Максимальный диаметр прутковой заготовки (противошпиндель), мм | 42 |
| Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм | 75 |
| Диаметр сквозного отверстия в шпинделе (противошпиндель), мм | 55,5 | Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~3500 |
| Мощность привода шпинделя, кВт | 15 |
| Количество гнезд под инструмент (основной шпиндель), шт | 12 |
| Максимальное перемещение по оси X1, мм | 135 |
| Максимальное перемещение по оси Z1, мм | 225 |
| Максимальное перемещение по оси Z2, мм | 310 |
| Максимальное перемещение по оси Z2, мм | 290 |
| Скорость быстрого перемещения по оси X1, м/мин | 16 |
| Скорость быстрого перемещения по оси Z1, м/мин | 20 |
| Скорость быстрого перемещения по оси Z2, м/мин | 16 |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 30 |
| Тип направляющих | качения |
| Диаметр зажимного гидравлического патрона (основной шпиндель) | 200 |
| Диаметр зажимного гидравлического патрона (противошпиндель) | 150 |
| Размер сечения радиального инструмента, мм | 20х20 |
| Диаметр сечения осевого инструмента, мм | 32 |
| Мощность привода противошпинделя , кВт | 5,5 |
| Мощность привода гидростанции, кВт | 2 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВА | 26 |
| Емкость бака СОЖ, л | 140 (85%) |
| Габаритные размеры, мм | 2695х1810х1950 |
| Масса, кг | 4150 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Гидравлическая револьверная головка
- Ящик с инструментом для обслуживания станка
- Прижимные планки 8 шт.
- Опоры для установки станка 4 шт.
- Упор-ограничитель для регулировки вылета длины прутковой заготовки
- Переходные втулки 8, 10, 12, 16, 20 мм (опция)
- Педаль зажима (разжима) гидравлического патрона
- 3-х местный держатель осевого инструмента
- 3-х кулачковый патрон диаметром 150 мм (опция)
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- Система обдува патрона воздухом (опция)
- Конвейер и тележка для стружки (опция)
- Цанговый патрон
- Конвейер для деталей (опция)
- Устройство приема готовых деталей
- Устройство для выставки инструмента на станке (опция)
- Трансформатор (опция)
- Стабилизатор напряжения (опция)
- Автоматическое подающее устройство (опция)
- Револьверная головка с приводным инструментом
- Ось С
