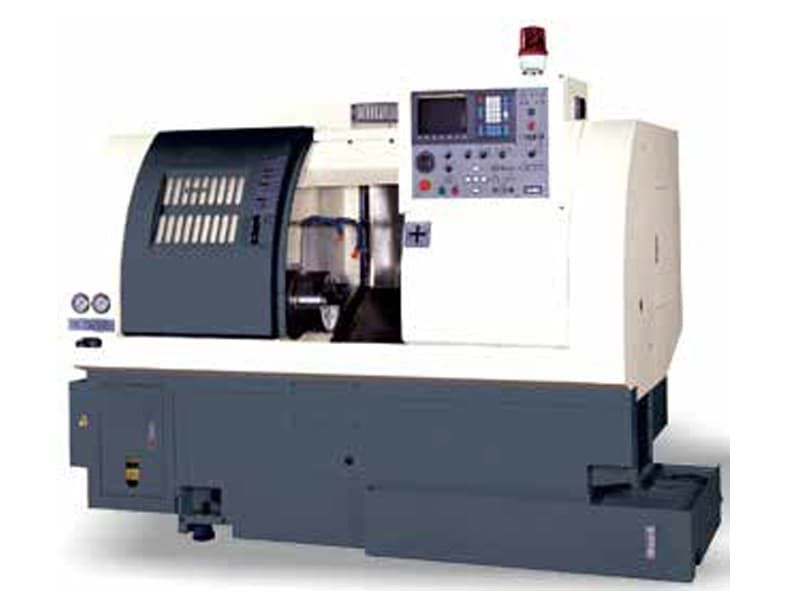

Токарный станок с ЧПУ с наклонной станиной JCL-52TSМ

Артикул: -
(0)
Серия станков с противошпинделем обеспечивает высокую скорость, максимальную точность и отличную эффективность.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
30
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
2
Диаметр обработки над станиной, мм
590
Диаметр обработки над суппортом, мм
395/240/150
Диаметр отверстия шпинделя, мм
75 (осн. шпиндель); 55,5 (противошпиндель)
Диаметр прутковой заготовки, мм
50 (осн. шпиндель); 42 (противошпиндель)
Расстояние между центрами (РМЦ), мм
240
Тип направляющих
Качения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12
Конец шпинделя
А2-5
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20
Размер осевого инструмента, мм
VDI30
Время смены инструмента, сек
0,3
Управляемые оси
X1, Z1, Z2, C1
Перемещение ось X, мм
135
Перемещение ось Z, мм
280 (Z1); 310 (Z2)
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20 (Z1); 16 (Z2)
Емкость бака СОТС (СОЖ), л
140
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2695х1810х1910
Вес нетто, кг
4230

Особенности станка JCL-52TSM:

  • Противошпиндель служит для приема частично обработанной в основном шпинделе заготовки и последующей обработки детали с противоположной стороны
  • Противошпиндель оснащается 3-х кулачковым патроном диаметром 150 мм или цанговым патроном
  • 12-ти позиционная револьверная головка
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм590
Максимальный диаметр точения над станиной, мм395
Максимальный диаметр точения (основной шпиндель), мм240
Максимальный диаметр точения (противошпиндель), мм150
Максимальная длина точения, мм240
Максимальный диаметр прутковой заготовки (основной шпиндель), мм50
Максимальный диаметр прутковой заготовки (противошпиндель), мм42
Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм75
Диаметр сквозного отверстия в шпинделе (противошпиндель), мм55,5
Фланец шпинделя, ммА2-5
Диапазон частот вращения шпинделя, об/мин45~3500
Мощность привода шпинделя, кВт15
Количество гнезд под инструмент (основной шпиндель), шт12
Максимальное перемещение по оси X1, мм135
Максимальное перемещение по оси Z1, мм280
Максимальное перемещение по оси Z2, мм310
Максимальное перемещение по оси Z2, мм290
Скорость быстрого перемещения по оси X1, м/мин16
Скорость быстрого перемещения по оси Z1, м/мин20
Скорость быстрого перемещения по оси Z2, м/мин16
Время смены инструмента, сек0,3
Угол наклона станины, град30
Тип направляющихкачения
Диаметр зажимного гидравлического патрона (основной шпиндель)200
Диаметр зажимного гидравлического патрона (противошпиндель)150
Размер сечения радиального инструмента, мм20х20
Диаметр сечения осевого инструмента, ммVDI30
Мощность мотора приводного инструмента , кВт2,2
Мощность привода противошпинделя , кВт5,5
Мощность привода гидростанции, кВт2
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА30
Емкость бака СОЖ, л140 (85%)
Габаритные размеры, мм2695х1810х1950
Масса, кг4230
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • Ось С
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт.
  • Опоры для установки станка 5 шт.
  • Упор-ограничитель для регулировки вылета длины прутковой заготовки
  • Переходные втулки 8, 10, 12, 16, 20 мм (опция)
  • Педаль зажима (разжима) гидравлического патрона
  • 3-х местный держатель осевого инструмента
  • 3-х кулачковый патрон диаметром 200 мм (опция)
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Система обдува патрона воздухом
  • Конвейер и тележка для стружки (опция)
  • Основной шпиндель
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей
  • Устройство для выставки инструмента на станке (опция)
  • Трансформатор (опция)
  • Стабилизатор напряжения (опция)
  • Автоматическое подающее устройство (опция)
  • 12-ти позиционная револьверная головка с приводным инструментом
