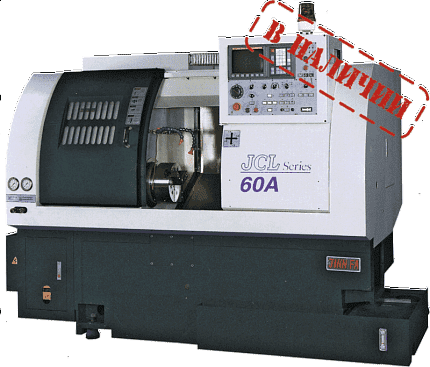

Токарный станок с ЧПУ JCL-60A

Артикул: -
(0)
Токарные станки с ЧПУ JCL-60A превосходно подходят для тяжёлой и продолжительной работы. Конструкция станка JCL-60A обеспечивает высокую точность в течение длительного срока эксплуатации. Угол наклона станины станка в 30° облегчает удаление стружки и доступ к заготовке, ускоренные перемещения и быстрая смена инструмента уменьшают время обработки. Токарные станки с ЧПУ JCL-60A обеспечивают стабильную работу с различными типами заготовки.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Производитель
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
32
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
510
Диаметр обработки над суппортом, мм
320
Диаметр отверстия шпинделя, мм
75
Диаметр прутковой заготовки, мм
60
Расстояние между центрами (РМЦ), мм
500
Перемещение пиноли, мм
100
Тип направляющих
Качения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12 (8)*
Конец шпинделя
А2-6
Конус пиноли зад. бабки
МТ4
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20 (25х25)*
Размер осевого инструмента, мм
32 (40)*
Время смены инструмента, сек
0,3
Перемещение ось X, мм
170
Перемещение ось Z, мм
550
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
120
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2780х1625х1948
Вес нетто, кг
3200

Токарный станок с ЧПУ JCL-60А превосходно подходят для тяжелой и продолжительной работы. Конструкция станков обеспечивает высокую точность в течение длительного срока эксплуатации. Угол наклона станины 30 градусов облегчает удаление стружки и доступ к заготовке. Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки. Станок обеспечивает стабильную работу с различными типами заготовок. Программируемая установка оси С (шпиндель) и револьверная головка с приводным интрументом для фрезерования и сверления расширяют технологические возможности оборудования.

Особенности станка JCL-60А:

  • ШВП приводится в движение от сервопривода, большой диаметр винта обеспечивает стабильность подачи по оси Z.
  • 12-ти позиционная гидравлическая головка производит смену инструмента за 0,3 секунды. Перемещение задней бабки осуществляется при помощи гидравлики или от ЧПУ.
  • Наклон станины под углом в 30 градусов облегчает удаление стружки и доступ к заготовке
  • Револьверная головка с функцией двухстороннего вращения.
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм510
Максимальный диаметр точения, мм320
Максимальная длина точения, мм500
Максимальный диаметр прутковой заготовки, мм60
Диаметр сквозного отверстия в шпинделе, мм75
Фланец шпинделя, ммА2-6
Диапазон частот вращения шпинделя, об/мин45~3500
Мощность привода шпинделя, кВт15
Количество гнезд под инструмент, шт12 (8)*
Максимальное перемещение по оси X, мм170
Максимальное перемещение по оси Z, мм550
Скорость быстрого перемещения по оси X, м/мин16
Скорость быстрого перемещения по оси Z, м/мин20
Время смены инструмента, сек0,3
Угол наклона станины, град30
Тип направляющихкачения
Внутренний конус пиноли задней бабкиМТ4
Перемещение задней бабки, мм100
Диаметр зажимного гидравлического патрона, мм200
Размер сечения радиального инструмента, мм20х20 (25х25)*
Диаметр сечения осевого инструмента, мм32 (40)*
Мощность привода гидростанции, кВт1,5
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА32
Емкость бака СОЖ, л120(85%)
Габаритные размеры без упаковки ДхШхВ, мм2780х1625х1948
Масса, кг3200
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • 12-ти позиционная гидравлическая револьверная головка
  • Задняя бабка
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт.
  • Опоры для установки станка 5 шт.
  • Переходные втулки 8, 10, 12, 16, 20 мм
  • Педаль зажима (разжима) гидравлического патрона
  • Держатели расточных оправок 5 шт.
  • 3-х кулачковый патрон диаметром 200 мм
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка, ЧПУ и техобслуживанию ЧПУ
  • Система обдува патрона воздухом
  • Конвейер и тележка для стружки (опция)
  • Цанговый патрон (опция)
  • Конвейер для деталей (опция)
  • Устройство для приема готовых инструментов (опция)
  • Устройство для выставки инструмента на станке (опция)
  • Управляемая задняя бабка (опция)
  • Трансформатор (для ЧПУ FANUC) (опция)
  • Стабилизатор напряжения (опция)
  • Устройство автоматической подачи прутковой заготовки (опция)
