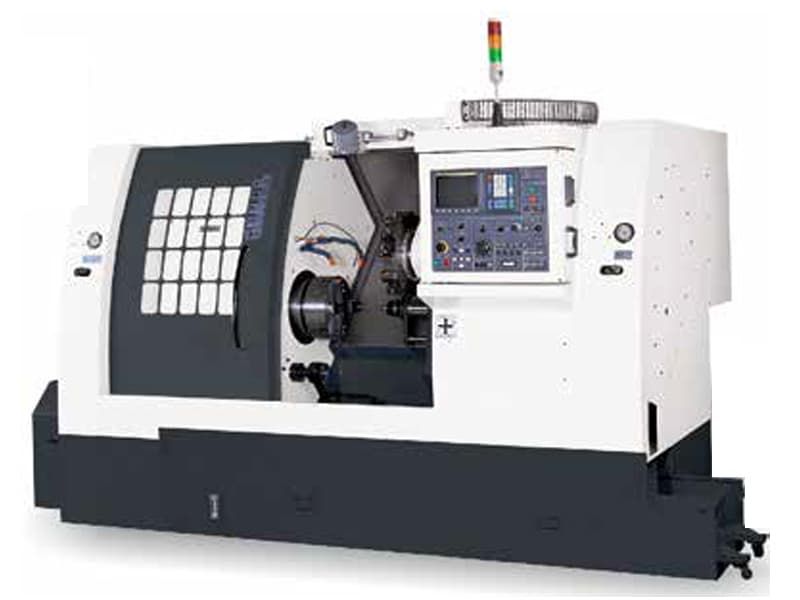

Токарный станок с ЧПУ с наклонной станиной JCL-75М
Токарные станки с ЧПУ этой серии предназначены для силового резания. Станина с углом наклона 45 градусов, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Презиционные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
56
Мощность привода гл. движения P, кВт
18,5
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
670
Диаметр обработки над суппортом, мм
400
Диаметр отверстия шпинделя, мм
73
Диаметр прутковой заготовки, мм
87
Расстояние между центрами (РМЦ), мм
540
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~3000
Количество исп. инстр., шт.
12
Конец шпинделя
А2-8
Конус пиноли зад. бабки
МТ5
Угол наклона станины, °
45
Размер радиального инструмента, мм
32Х32
Размер осевого инструмента, мм
VDI50
Время смены инструмента, сек
0,3
Перемещение ось X, мм
270
Перемещение ось Z, мм
550
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
190
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3290х1990х2200
Вес нетто, кг
6400
Особенности станка JCL-75M:
- 12-позиционная револьверная головка
- Возможность установки 3-х кулачкового патрона диаметром 250 мм
- Угол наклона станины в 45 градусов облегчает удаление стружки и доступ к заготовке
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 670 |
| Максимальный диаметр точения, мм | 400 |
| Максимальная длина точения, мм | 540 |
| Максимальный диаметр прутковой заготовки, мм | 73 |
| Диаметр сквозного отверстия в шпинделе, мм | 87 |
| Фланец шпинделя, мм | А2-8 |
| Диапазон частот вращения шпинделя, об/мин | 45~3000 |
| Мощность привода шпинделя, кВт | 18,5 |
| Количество гнезд под инструмент, шт | 12 |
| Максимальное перемещение по оси X, мм | 270 |
| Максимальное перемещение по оси Z, мм | 550 |
| Скорость быстрого перемещения по оси X, м/мин | 16 |
| Скорость быстрого перемещения по оси Z, м/мин | 20 |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 45 |
| Тип направляющих | скольжения |
| Внутренний конус пиноли задней бабки | МТ5 |
| Перемещение задней бабки, мм | 160 |
| Диаметр зажимного гидравлического патрона, мм | 250 |
| Размер сечения радиального инструмента, мм | 32х32 |
| Диаметр сечения осевого инструмента, мм | VDI50 |
| Мощность мотора приводной станции, кВт | 7,5 |
| Мощность привода гидростанции, кВт | 1,5 |
| Мощность привода системы смазки, Вт | 75 |
| Потребляемая мощность, кВА | 56 |
| Емкость бака СОЖ, л | 190 (85%) |
| Габаритные размеры, мм | 3290х1990х2200 |
| Масса, кг | 6400 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Револьверная головка с приводным инструментом
- Задняя бабка
- Система обдува патрона воздухом
- Ящик с инструментом для обслуживания станка
- Ось С
- Опоры для установки станка 10 шт.
- Переходные втулки 8, 10, 12, 16, 20 мм (опция)
- Педаль зажима (разжима) гидравлического патрона
- Держатели расточных оправок 5 шт. (опция)
- 3-х кулачковый патрон диаметром 250/300 мм
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
- Конвейер и тележка для стружки (опция)
- Ящик с инструментом для обслуживания станка
- Конвейер для деталей (опция)
- Устройство приема готовых деталей (опция)
- Устройство для выставки инструмента на станке (опция)
- Управляемая задняя бабка (опция)
- Трансформатор (для ЧПУ FANUC) (опция)
- Стабилизатор напряжения (опция)
