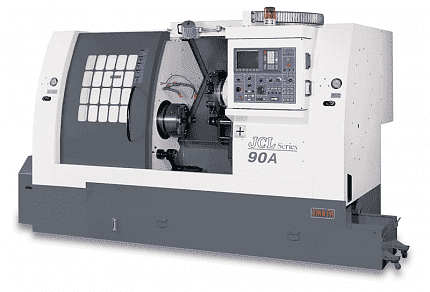

Токарный станок с ЧПУ JCL-90А

Артикул: -
(0)
Токарные станки с ЧПУ этой серии предназначены для силового резания. Станина с углом наклона 45°, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Прецизионные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
44
Мощность привода гл. движения P, кВт
22
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
670
Диаметр обработки над суппортом, мм
520
Диаметр отверстия шпинделя, мм
102
Диаметр прутковой заготовки, мм
89
Расстояние между центрами (РМЦ), мм
1100
Перемещение пиноли, мм
160
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
10
Конец шпинделя
А2-8
Конус пиноли зад. бабки
МТ5
Угол наклона станины, °
45
Размер радиального инструмента, мм
32х32
Размер осевого инструмента, мм
50
Время смены инструмента, сек
0,3
Перемещение ось X, мм
270
Перемещение ось Z, мм
1150
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
190
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3965х1990х2200
Вес нетто, кг
7530

Токарный станок с ЧПУ JCL-90А предназначены для силового резания. Станина с углом наклона 45°, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Прецизионные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.

Особенности станка JCL-90А:

  • 3-х кулачковый гидравлический патрон
  • Перемещение задней бабки производится при помощи гидравлики или ЧПУ
  • Шпиндельная бабка изготовлена из высококачественного чугуна Механита.
  • 12-ти позиционная гидравлическая револьверная головка.
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм670
Максимальный диаметр точения, мм520
Максимальная длина точения, мм1100
Максимальный диаметр прутковой заготовки , мм89
Диаметр сквозного отверстия в шпинделе, мм102
Фланец шпинделя , ммА2-8
Диапазон частот вращения шпинделя, об/мин45~3500
Мощность привода шпинделя, кВт22
Количество гнезд под инструмент, шт10
Максимальное перемещение по оси X, мм270
Максимальное перемещение по оси Z, мм1150
Скорость быстрого перемещения по оси X, м/мин16
Скорость быстрого перемещения по оси Z, м/мин20
Время смены инструмента, сек0,3
Угол наклона станины, град45
Тип направляющихскольжения
Внутренний конус пиноли задней бабкиМТ5
Перемещение задней бабки160
Диаметр зажимного гидравлического патрона, мм300
Размер сечения радиального инструмента, мм32х32
Диаметр сечения осевого инструмента, мм50
Мощность привода гидростанции, кВт1,5
Мощность привода системы смазки, Вт75
Потребляемая мощность, кВА44
Емкость бака СОЖ, л190(85%)
Габаритные размеры без упаковки ДхШхВ, мм3965х1990х2200
Масса, кг7530
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • 12-ти позиционная гидравлическая револьверная головка
  • Задняя бабка
  • Система обдува патрона
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 12 шт.
  • Опоры для установки станка 10 шт.
  • Переходные втулки диаметром 8, 10, 12, 16, 20 мм
  • Педаль зажима (разжима) гидравлического патрона
  • 3-х кулачковый патрон диаметром 250/300 мм
  • Держатели расточных оправок 5 шт.
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка и ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Конвейер и тележка для стружки (опция)
  • Трансформатор (для ЧПУ FANUC) (опция)
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей (опция)
  • Устройство для выставки инструмента на станке (опция)
  • Управляемая задняя бабка (опция)
  • Стабилизатор напряжения (опция)
