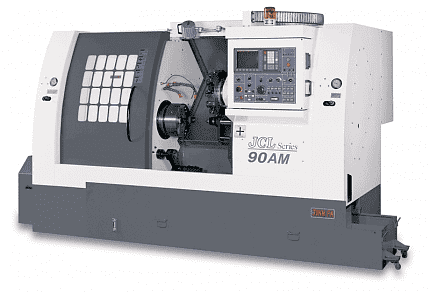

Токарный станок с ЧПУ JCL-90АМ
Токарные станки с ЧПУ этой серии предназначены для силового резания. Станина с углом наклона 45°, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Прецизионные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
56/62
Мощность привода гл. движения P, кВт
22
Мощность привода подач, кВт
7,5
Мощность привода гидростанции, кВт
1,5
Диаметр обработки над станиной, мм
670
Диаметр обработки над суппортом, мм
520
Диаметр отверстия шпинделя, мм
102
Диаметр прутковой заготовки, мм
89
Расстояние между центрами (РМЦ), мм
1100
Перемещение пиноли, мм
160
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12
Конец шпинделя
А2-8
Конус пиноли зад. бабки
МТ5
Угол наклона станины, °
45
Размер радиального инструмента, мм
32х32
Размер осевого инструмента, мм
VDI50
Время смены инструмента, сек
0,3
Перемещение ось X, мм
270
Перемещение ось Z, мм
1150
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20
Емкость бака СОТС (СОЖ), л
190
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
3965х1990х2200
Вес нетто, кг
7590
Токарный станок с ЧПУ JCL-90АM предназначены для силового резания. Станина с углом наклона 45°, имеет жесткую конструкцию, что обеспечивает стабильность параметров в течение продолжительной тяжелой обработки. Прецизионные ШВП по двум осям в сочетании с высокоточным шпинделем обеспечивают высокую точность обработки.
Особенности станка JCL-90АM:
- 3-х кулачковый гидравлический патрон.
- Перемещение задней бабки производится при помощи гидравлики или ЧПУ.
- Шпиндельная бабка изготовлена из высококачественного чугуна Механита.
- 12-ти позиционная гидравлическая револьверная головка.
| Характеристика | Значение |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 670 |
| Максимальный диаметр точения, мм | 520 |
| Максимальная длина точения, мм | 1100 |
| Максимальный диаметр прутковой заготовки , мм | 89 |
| Диаметр сквозного отверстия в шпинделе, мм | 102 |
| Фланец шпинделя , мм | А2-8 |
| Диапазон частот вращения шпинделя, об/мин | 45~3500 |
| Мощность привода шпинделя, кВт | 22 |
| Количество гнезд под инструмент, шт | 12 |
| Максимальное перемещение по оси X, мм | 270 |
| Максимальное перемещение по оси Z, мм | 1150 |
| Скорость быстрого перемещения по оси X, м/мин | 16 |
| Скорость быстрого перемещения по оси Z, м/мин | 20 |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 45 |
| Тип направляющих | скольжения |
| Внутренний конус пиноли задней бабки | МТ5 |
| Перемещение задней бабки | 160 |
| Диаметр зажимного гидравлического патрона, мм | 250/300 |
| Размер сечения радиального инструмента, мм | 32х32 |
| Диаметр сечения осевого инструмента, мм | VDI50 |
| Мощность мотора приводного инструмента, кВт | 7,5 |
| Мощность привода гидростанции, кВт | 1,5 |
| Мощность привода системы смазки, Вт | 75 |
| Потребляемая мощность, кВА | 56/62 |
| Емкость бака СОЖ, л | 190(85%) |
| Габаритные размеры без упаковки ДхШхВ, мм | 3965х1990х2200 |
| Масса, кг | 7590 |
- Осветительное устройство
- Теплообменник электрошкафа
- Ограждение
- Задняя бабка
- Система обдува патрона
- Ящик с инструментом для обслуживания станка
- Опоры для установки станка 10 шт.
- Переходные втулки диаметром 8, 10, 12, 16, 20 мм (опция)
- Педаль зажима (разжима) гидравлического патрона
- 3-х кулачковый патрон диаметром 250/300 мм
- Держатели расточных оправок 5 шт. (опция)
- Система охлаждения электрошкафа
- Руководство по эксплуатации станка и ЧПУ
- Руководство по техобслуживанию ЧПУ
- Конвейер и тележка для стружки (опция)
- Трансформатор (для ЧПУ FANUC) (опция)
- Конвейер для деталей (опция)
- Устройство приема готовых деталей (опция)
- Устройство для выставки инструмента на станке (опция)
- Управляемая задняя бабка (опция)
- Стабилизатор напряжения (опция)
