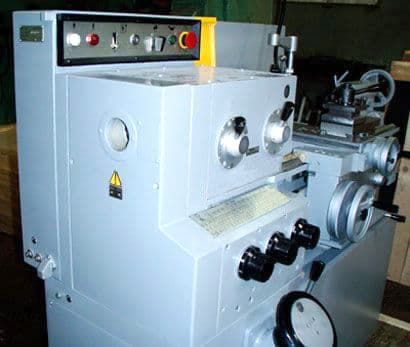

Станок токарный универсальный 250ИТВМ.01

Артикул: -
(3)
Станок токарный универсальный 250ИТВМ.01, 250ИТВМ, предназначается для точной токарной обработки. На токарных станках иж 250итвм 01 возможно вести многообразные операции обточки наружных цилиндрических, конических и фасонных поверхностей, и другие операции при наличии необходимой оснастки и инструмента.
1 080 000 руб. за 1 шт
В наличии
- +
Характеристики
Страна производства
Россия
Тип станка
Универсальный
Гарантия, мес.
12
Мощность привода гл. движения P, кВт
3
Диаметр обработки над станиной, мм
240
Диаметр обработки над суппортом, мм
168
Диаметр отверстия шпинделя, мм
25
Диаметр прутковой заготовки, мм
24
Расстояние между центрами (РМЦ), мм
500
Перемещение суппорта поперечное, мм
165
Перемещение верхних салазок, мм
120
Перемещение пиноли, мм
85
Диапазон оборотов шпинделя, об/мин
25-2500
Диапазон подач ось X, мм/мин
0,005-0,75
Диапазон подач ось Z, мм/мин
0,01-1,5
Диапазон метрической резьбы, мм
0,2-48
Диапазон дюймовой резьбы, TPI
24-0,5
Диапазон модульной резьбы, MP
0,2-6
Диапазон питчевой резьбы, DP
24-1
Конец шпинделя
4
Конус шпинделя
Морзе 4
Конус пиноли зад. бабки
Морзе 3
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
1790x810x1400
Габариты упаковки, мм
1840x1240x1740
Вес нетто, кг
1180
Вес брутто, кг
1500

Универсальный токарный станок 250ИТВМ.01 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка. Мнемоническое управление подачами обеспечивается одной рукояткой. Станина станка изготовлена из хромоникилевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.

Рабочие характеристики станка 250ИТВМ:

  • класс точности «В» соответствует ГОСТ 8-82;
  • нормы точности образца-изделия соответствует ГОСТ 18097-93;
  • показатель круглости 2,5 мкм;
  • диметр в продольном сечении постоянен в величине 6 мкм (при длине 100 мм);
  • торцовая поверхность прямолинейна по показателю 4 мкм (при длине 100 мм);
  • шероховатость обработки стали — 0,63 мкм Rа
  • накопленная погрешность шага резьбы — 20 мкм (на длине 300 мм)

Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла. Механизм останова, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении.

Компания Политех предлагает профессиональное оборудование для предприятий. У нас можно купить аналог 1и611п – токарный станок ИЖ 250 и его модификации, производство находится в городе Ижевск. На производстве работают специалисты Ижевского Машиностроительного завода, который известен своими профессиональными кадрами. Это позволяет предприятию выпускать такое высококачественное оборудование, как станки ИЖ 250 и 250 ИТВМ.

Дополнительные принадлежности 250ИТВМ.01

Наименование показателя

250ИТВМ.01

250ИТВМ.03

250ИТВМ.Ф1

Наибольший диаметр уста­навливаемой заготовки, мм:

-над станиной

300

300

300

-над суппортом

168

168

168

Наибольший диаметр об­рабатываемой заготовки, мм:

-над станиной

240

240

240

-над суппортом

168

168

168

Наибольшая длина обрабатываемого изделия, мм, не менее

500

750

500

Наибольший диаметр прутка, обрабатываемого в патроне, мм*

24

24

24

Диаметр сквозного отверстия в шпинделе, мм

25

25

25

Наибольшее сечение резцов, мм

16´16

16´16

16´16

Конец шпинделя фланцевого по ГОСТ 12593-93

4

4

4

Размер внутреннего конуса шпинделя по ГОСТ 25557‑82

Морзе 4

Морзе 4

Морзе 4

Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82

Морзе 3

Морзе 3

Морзе 3

Центр в пиноли задней бабки по ГОСТ 13214‑79

Морзе 3

Морзе 3

Морзе 3

Наибольшее перемещение пиноли, мм

85

85

85

Цена деления перемещения пиноли, мм:

-линейки

1

1

1

-лимба

0,05

0,05

0,05

Поперечное смещение пиноли, мм

10

10

10

Пределы частот вращения шпинделя, об/мин

50-2500

50-2500

50-2500

Пределы подач, мм/об:

0,01-1,5

0,01-1,8

0,01-1,8

-продольных

-поперечных

0,005-0,75

0,005-0,9

0,005-0,9

Пределы шагов нарезаемых резьб:

-метрических, мм

0,2-48

0,2-48

0,2-48

-модульных, модули

0,2-6

0,2-12

0,2-12

-дюймовых, ниток на 1"

24-1

24-0,5

24-0,5

Наибольшее поперечное перемещение суппорта, мм

165

165

165

Наибольшее перемещение верхних салазок суппорта, мм

120

120

120

Цена деления лимба продольного перемещения, мм

0,1

0,1

0,1

Продольное перемещение за один оборот лимба, мм

20

20

20

Цена деления лимба поперечного перемещения, мм

0,05

0,05

0,05

Поперечное перемещение суппорта за один оборот лимба, мм

3

3

3

Дискретность СЦИ, мм

по координате Х

-

-

0,001

по координате Z

-

-

0,001

Габаритные размеры, мм не более:

длина

1790

2005

1790

ширина

810

810

810

высота

1400

1400

1590

Масса, кг, не более

1180

1040

1290

                * Длина обработки прутка не более 600 мм

  • Руководство по эксплуатации (Паспорт станка)
  • Сменные части (ЗК гитары)
  • Ключ 1И611.88.107
  • Ключ 1И611.88.110
  • Упор продольный 250ИТП.66.000
  • Фланец патрона 250ИТВМ.81.102
  • Патрон 7100-0005П
  • Центр упорный 7032-0024 КМ3
  • Центр упорный 7032-0024 КМ4
