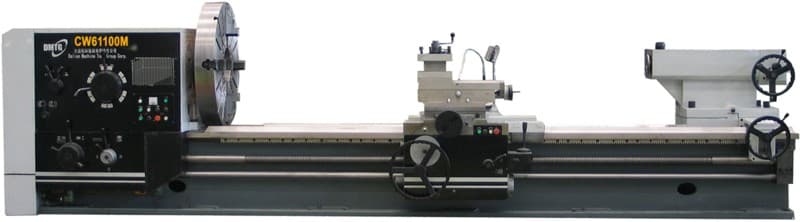

Токарный станок CW61100M

Артикул: 3514330
(0)
Тяжелый высокопроизводительный токарный станок для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
Не указана цена за 1 шт
В наличии
Характеристики
Страна производства
Китай
Производитель
Тип станка
Универсальный
Артикул
3514330
Гарантия, мес.
12
Ширина станины, мм
160
Диаметр пиноли задней бабки, мм
1.87
Мощность привода гл. движения P, кВт
22
Диаметр обработки над станиной, мм
1000
Диаметр обработки над суппортом, мм
630
Диаметр над выемкой в станине GAP, мм
А2-15 (DIN 55026, ISO 702/I)
Диаметр отверстия шпинделя, мм
130
Расстояние между центрами (РМЦ), мм
1500
Перемещение суппорта поперечное, мм
580
Перемещение верхних салазок, мм
300
Перемещение пиноли, мм
300
Количество скоростей шпинделя
21 вперед / 12 назад
Диапазон оборотов шпинделя, об/мин
3,15 - 315
Диапазон продольных подач, м/об
0,05 - 6
Диапазон поперечных подач, м/об
90
Диапазон метрической резьбы, мм
1 - 120
Диапазон дюймовой резьбы, TPI
28-1/4
Диапазон модульной резьбы, MP
0,5 - 60
Диапазон питчевой резьбы, DP
56 - 1/2
Конец шпинделя
755
Конус шпинделя
КМ 140
Конус пиноли зад. бабки
КМ 80
Размер радиального инструмента, мм
45
Максимальная нагрузка на стол, кг
5000
Ускоренное перемещение ось X, м/мин
3.74
Крутящий момент
10500
Габариты ДхШхВ, мм
4450x1855x1780
Вес нетто, кг
11000
Выберите нужный вариант товара
Фото
Название и артикул
Вес нетто, кг
Габариты, мм
Цена
Токарный станок CW61100M 2000 Артикул: -
12000
4950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61100M 3000 Артикул: -
13000
5950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61100M 4000 Артикул: -
14000
6950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61100M 5000 Артикул: -
15000
7950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61100M 6000 Артикул: -
16000
8950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61100M 8000 Артикул: -
17000
10950x1855х1780
Не указана цена
за 1 шт
Нет в наличии
Тяжелый высокопроизводительный токарный станок для высокоточной обработки валов большого диаметра длиной до 8 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
Предназначен для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг со стандартной пинолью и до 8000 кг с пинолью Ø200 мм.
Возможно силовое точение со съемом до 10 мм за проход.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 755 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 22 кВт (опция: 30 кВт).
Высокопроизводительная гидростанция с баком 50 л.
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
Гидравлический тормоз шпинделя.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности.
Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении, 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта.
Мощная задняя бабка с пинолью диметром 160 мм и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Редуктор хода пиноли задней бабки с передаточным отношением 1:20.
Автоматическая система смазки направляющих и ходовых винтов.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советских станков ДИП-500, 1М65. Число оборотов шпинделя 3,15 - 315 об/мин вперед /
4,5 - 390 об/мин назад
  • Мощность двигателя шпинделя опция: 30 кВт
  • Диаметр пиноли задней бабки опция: 200 мм
  • Максимальный вес обрабатываемой заготовки 8000 кг для пиноли 200 мм
  • Проходное отверстие шпинделя опция: 160 мм
  • Диаметр пиноли задней бабки опция: 200 мм
