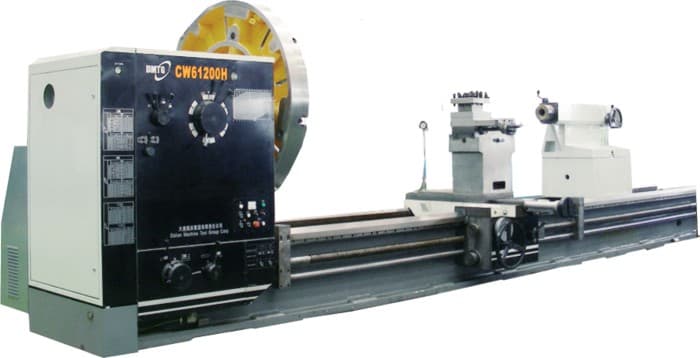

Токарный станок CW61160H

Артикул: -
(0)
Тяжелый особо мощный токарный станок для высокоточной обработки валов большого диаметра длиной до 10 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
Не указана цена за 1 шт
В наличии
Характеристики
Страна производства
Китай
Производитель
Тип станка
Универсальный
Гарантия, мес.
12
Ширина станины, мм
180
Мощность привода гл. движения P, кВт
30
Диаметр обработки над станиной, мм
1600
Диаметр обработки над суппортом, мм
1100
Диаметр над выемкой в станине GAP, мм
А2-15 (DIN 55026, ISO 702/I)
Диаметр отверстия шпинделя, мм
130
Расстояние между центрами (РМЦ), мм
3000
Перемещение суппорта поперечное, мм
850
Перемещение верхних салазок, мм
300
Перемещение пиноли, мм
300
Количество скоростей шпинделя
21 вперед / 12 назад
Диапазон оборотов шпинделя, об/мин
2,5 - 250
Диапазон продольных подач, м/об
0,05 - 6
Диапазон поперечных подач, м/об
90
Диапазон метрической резьбы, мм
1 - 120
Диапазон дюймовой резьбы, TPI
28-1/4
Диапазон модульной резьбы, MP
 0,5 - 60
Диапазон питчевой резьбы, DP
56 - 1/2
Конец шпинделя
970
Конус шпинделя
КМ 140
Конус пиноли зад. бабки
КМ 80
Размер радиального инструмента, мм
45
Максимальная нагрузка на стол, кг
8000
Ускоренное перемещение ось X, м/мин
3.74
Крутящий момент
12500
Габариты ДхШхВ, мм
5950x2140х2245
Вес нетто, кг
13500
Выберите нужный вариант товара
Фото
Название и артикул
Вес нетто, кг
Габариты, мм
Цена
Токарный станок CW61160H Артикул: -
14500
6950x2140х2245
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61160H 5000 Артикул: -
16500
7950x2140х2245
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61160H 6000 Артикул: -
17500
8950x2140х2245
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61160H 8000 Артикул: -
19500
10950x2140х2245
Не указана цена
за 1 шт
Нет в наличии
Токарный станок CW61160H 10000 Артикул: -
21500
12950x2140х2245
Не указана цена
за 1 шт
Нет в наличии
Тяжелый особо мощный токарный станок для высокоточной обработки валов большого диаметра длиной до 10 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
Предназначен для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 8 000 кг со стандартной пинолью и до 12 000 кг с пинолью Ø300 мм.
Диаметр обработки 2000 мм в выемке станины / 1600 мм над станиной / 1100 мм над суппортом.
Возможно силовое точение со съемом до 15 мм за проход.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 970 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 30 кВт.
Высокопроизводительная гидростанция с баком 50 л.
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
Гидравлический тормоз шпинделя.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности.
Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении, 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта.
Мощная задняя бабка с пинолью диметром 180 мм (опция: 200 мм и 300 мм) и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Опциональная задняя бабка с токарным патроном диметром 240 мм (фланец А2-8).
Электропривод перемещения задней бабки 1,1 кВт с червячным редуктором.
Автоматическая система смазки направляющих и ходовых винтов.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
  • Максимальный вес обрабатываемой заготовки 10000 кг для пиноли 200 мм, 12000 кг для пиноли 300 мм
  • Конус пиноли задней бабки опция: МК6 для пинолей 200 мм и 300 мм
  • Диаметр пиноли задней бабки опции: 200 мм, 300 мм
