CW6263E Купить токарный станок cw6263e: цена, характеристики, описание, инструкция
  • Описание
  • Характеристики
  • Комплектация
  • Отзывы0
0%

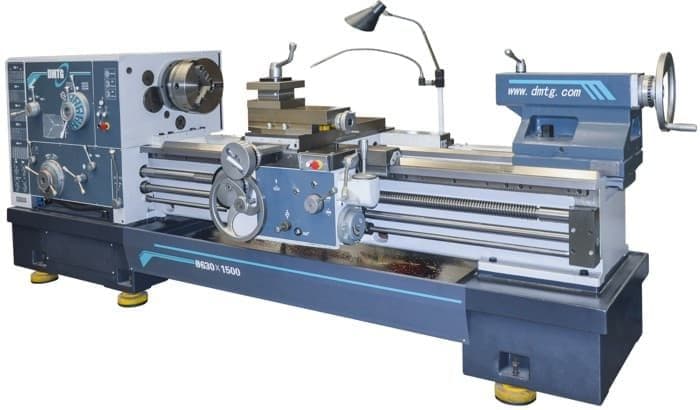

CW6263E фото
Optimum
Артикул: 3 514 330
Пока нет отзывов
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Вес нетто, кг
4050
Габариты ДхШхВ, мм
3180x1375x1830
Описание
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
Возможно силовое точение со съемом до 5 мм за проход.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 11 кВт (опция: 15 кВт).
Высокопроизводительная гидростанция с баком 35 л.
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
Гидравлический тормоз шпинделя.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советских станков ДИП-300, 1М63, 16K40. Продольная подача 1:1 (64 подачи) 0,1 - 1,52 мм/об
Продольная подача 16:1 (64 подачи) 1,6 - 24,3 мм/об
Характеристики
Модель
CW6263E
Страна производства
Китай
Бренд
Тип станка
Универсальный
Артикул
3 514 330
Гарантия, мес.
12
Конец шпинделя
550
Ускоренное перемещение ось X, м/мин
3,800
Максимальная нагрузка, кг
2000
Диаметр отверстия шпинделя, мм
100
Диаметр обработки над суппортом, мм
350
Диаметр обработки над станиной, мм
630
Расстояние между центрами (РМЦ), мм
1500
Ширина станины, мм
100
Количество скоростей шпинделя
18 вперед / 6 назад
Диапазон вращения, об/мин
7,5 - 1000
Перемещение пиноли, мм
240
Мощность привода гл. движения P, кВт
11
Диаметр над выемкой в станине GAP, мм
С11 (DIN 55027, ISO 702/III)
Перемещение верхних салазок, мм
200
Перемещение суппорта поперечное, мм
460
Диапазон поперечных подач, мм/об
90
Диапазон продольных подач, мм/об
1/2 от продольной подачи
Конус шпинделя
КМ 120
Конус пиноли зад. бабки
МК6
Диаметр пиноли, мм
1,900
Диапазон дюймовой резьбы, TPI
28-1
Диапазон метрической резьбы, мм
0,5 - 240
Диапазон модульной резьбы, MP
0,5 - 120
Диапазон питчевой резьбы, DP
28-1
Диапазон трапецеидальной резьбы, мм
800
Размер радиального инструмента, мм
30
Вес нетто, кг
4050
Габариты ДхШхВ, мм
3180x1375x1830
Комплектация
Мощность двигателя шпинделя опция: 11 кВт
