Профильный трубогиб TG-50

Артикул: -
(0)
Профильный трубогиб TG-50.  Толщина заготовки 1,5-2  мм.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
TG-50
Производитель
Гарантия, мес.
12
Макс. толщина заготовки, мм
1,5-2
Ширина заготовки, дюйм
15х15, 40х40, 50х30
Минимальный радиус гибки, мм
150
Максимальный радиус гибки, мм
250
Габариты ДхШхВ, мм
500х350х400
Вес нетто, кг
40

TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг».

Характеристики:

·       Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки

·       На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Максимальное расстояние между верхними роликами 55 мм, межосевое расстояние 280 мм. Диаметр верхнего ролика равен 65 мм, рабочая длина 46 мм. Диаметр нижнего ролика - 65 мм, рабочая длина 46 мм. Толщина стенки профильной и круглой трубы 1.5-2 мм.

·       В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм

·       Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм

·       Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены

·       Корпус станка покрыт порошковой краской - это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка

·       Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью

·       Усиленный ходовой винт с крупным шагом резьбы для более простого вращения

·       Удобная ручка вращения ходового винта

·       Станок обязательно крепится к верстаку

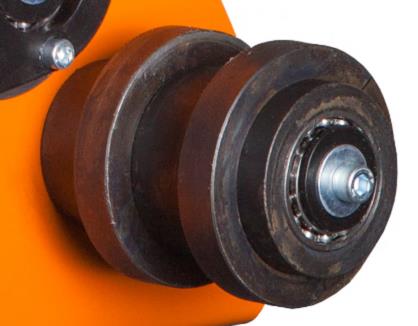

Долгий срок службы гарантируют закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. В конструкции роликов применены подшипники, обеспечивающие легкость и простоту использования.

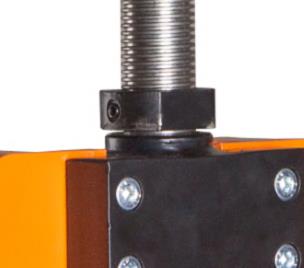

Стопорная гайка фиксации на ходовом винте для изготовления изделий с высокой повторяемостью.



Корпус станка изготовлен из высокопрочной стали марки 3 толщиной 8 мм для TG-50. В комплекте поставляется удобная изогнутая ручка на вращение прижимного ролика.

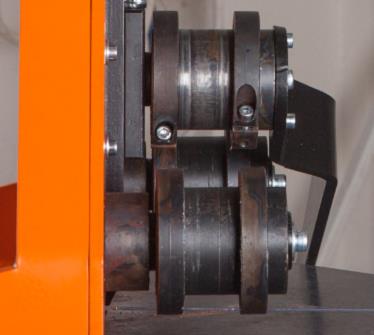

Закаленные нижние ролики возможно регулировать под размер профильной трубы от от 15х15 до 40х40 и 50х30мм.


Профилегиб с наружными роликами удобен при работе с заготовкой «колесо» или «круг», после получения нужного профиля, отодвигается верхний ролик для снятия заготовки со станка.


Все станки окрашены порошковым методом, что продлевает срок эксплуатации, защищает оборудование от ржавчины и коррозии.

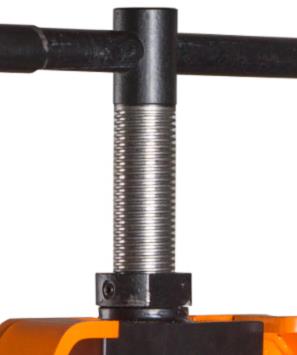

Усиленный ходовой винт облегчает вращение и прижим трубы. На винте используется трапецеидальная однозаходная резьба, что гарантирует более долгий срок службы.

Чертеж:
