Ленточнопильный станок BS-650GA

Артикул: -
(0)
Ленточнопильный станок BS-650GA. Зубчатый привод станка. Скорость резания ленточнопильного станка 23-95 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
BS-650GA
Производитель
Тип станка
Автоматический
Тип привода
Зубчатый
Гарантия, мес.
12
Скорость резания, м/мин.
23-95
Мощность привода гл. движения P, кВт
5.5
Мощность привода станции СОТС (СОЖ), кВт
0.09
Мощность привода гидростанции, кВт
1.1
Скорость подачи, м/мин
0-3
90° Круглое сечение, мм
460
+45° Круглое сечение, мм
460
+60° Круглое сечение, мм
310
90° Прямоугольное сечение, мм
650х350
+45° Прямоугольное сечение, мм
460х350
+60° Прямоугольное сечение, мм
310х350
Высота рабочей поверхности, мм
900
Размер полотна, мм
41х1,3х5220
Емкость бака СОТС (СОЖ), л
22
Емкость гидростанции, л
80
Габариты упаковки, мм
2920х2180х2170
Габариты ДхШхВ, мм
2750х3250х1900
Вес нетто, кг
2020
Вес брутто, кг
2320

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Технические характеристики:

·       Угол пиления заготовок 90°; 15°; 30°; 45°; 60°

·       Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма

·       Опускание и подъем рамы осуществляется за счет гидравлики автоматически

·       Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи

·       ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)

·       Макс. единичный ход подающих гидравлических тисков – 650мм

·       Станок управляется трёхфазным двигателем

·       Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин

·       Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Термозащита электродвигателя

·       Высота от пола до основания тисков – 900мм

·       Система смазки и охлаждения полотна + пистолет для смыва стружки

·       Гидравлическая система регулирования усилия резания

·       Автоматическое подъём рамы при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5220 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

В комплекте поставляется:

1.     Ленточнопильный станок

2.     Ленточнопильное полотно, установленное на станке

3.     Сенсорный экран управления на поворотной панели

4.     Гидравлические зажимные тиски

5.     Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

6.     Гидроцилиндр подъёма пильной рамы

7.     Регулировка подачи пильной рамы

8.     Лампа дополнительного освещения

9.     Механическое натяжение полотна

10. Серводвигатель для плавной регулировки скорость вращения полотна 23-95 м/мин

11. Система охлаждения режущего инструмента и заготовки

12. Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива

13. Пистолет для смыва стружки

14. Прижимы для пакетной резки – на стационарные и подающие тиски

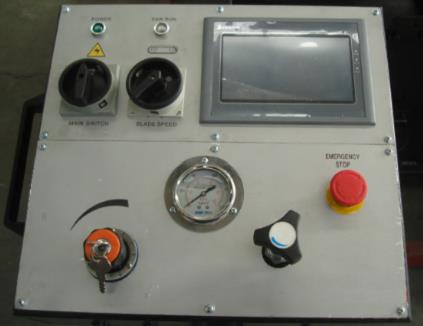

Пульт управления на поворотной панели.

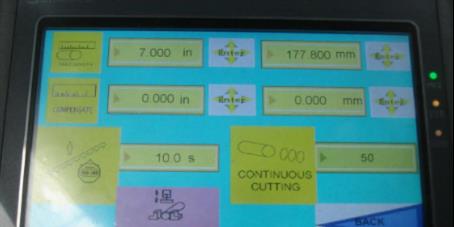

Сенсорный экран управления.

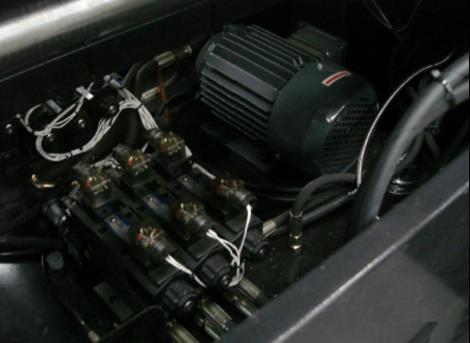

Гидростанция.

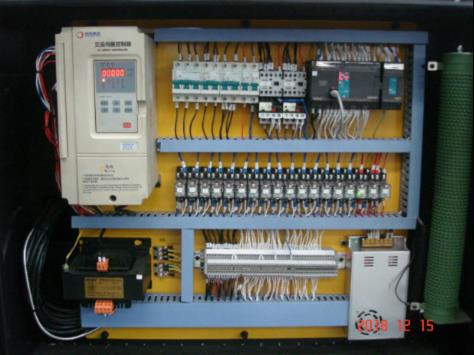

Электрошкаф.

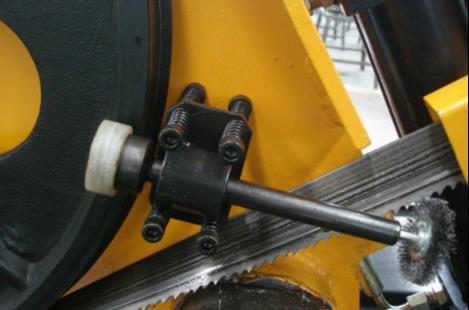

Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива.


Пистолет для смыва стружки.
