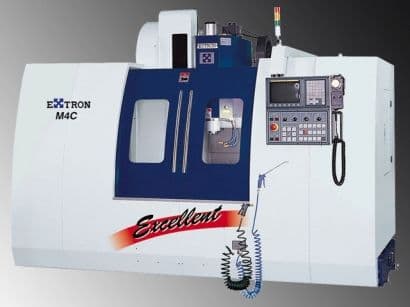

Вертикальный фрезерный обрабатывающий центр Extron M4C

Артикул: -
(0)
Применяется в различных отраслях промышленности: изготовлении пресс-форм и штампов, машиностроении, приборостроении.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Тип станка
Вертикальный
Тип держателя инструмента
Зонтик (опция Манипулятор)
Система управления
Fanuc, Siemens
Точность позиционирования, мм
±0.005 мм
Повторяемость, мм
±0.003 мм
Мощность привода гл. движения P, кВт
11 кВт
Диапазон оборотов шпинделя, об/мин
8000 об/мин (опция 10000 об/мин)
Диапазон подач ось X, мм/мин
8
Диапазон подач ось Y, мм/мин
8
Диапазон подач ось Z, мм/мин
6 (8)
Количество исп. инстр., шт.
20 (опц.24) инструментов
Конус шпинделя
ISO #40
Размер горизонтального стола, мм
1260х600 мм
Т-образные пазы горизонтального стола, мм
18мм х 5
Максимальная нагрузка на стол, кг
800 кг
Перемещение ось X, мм
1100 мм
Перемещение ось Y, мм
610 мм
Перемещение ось Z, мм
700 мм
Ускоренное перемещение ось X, м/мин
20000
Ускоренное перемещение ось Y, м/мин
20000
Ускоренное перемещение ось Z, м/мин
16000
Расстояние (В) шпиндель-стол, мм
128~828 мм
Расстояние шпиндель-колонна, мм
650 мм
Максимальный вес инструмента, кг
7 кг
Габариты ДхШхВ, мм
3200x2665x2540
Вес нетто, кг
5900 кг

Фрезерный вертикальный обрабатывающий центр с ЧПУ Extron M4C применяется в различных отраслях промышленности. Структура станка состоит из мощных базовых конструкций, выполненных из высококачественного чугуна. Основание имеет четыре направляющих (ось Y), это обеспечивает высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.

Высокоточные сбалансированные шпиндели оснащены принудительной системой масляного охлаждения. Для повышения крутящего момента на шпинделе, обрабатывающие центры комплектуются двухскоростным (1:1, 4:1) ZF-редуктором.

Предварительно растянутые, высокоточные закаленные и отшлифованные ШВП, в сочетании с современными приводами и системами ЧПУ обеспечивают точность позиционирования ± 0.005мм и повторяемость ± 0.003мм.

Размеры стола (длина х ширина)1260х600 мм
Т-образные пазы (ширина х количество)18мм х 5
Максимальная нагрузка на стол (по центру)800 кг
Перемещение по оси X1100 мм
Перемещение по оси Y610 мм
Перемещение по оси Z700 мм
Расстояние от торца шпинделя до поверхности стола128~828 мм
Расстояние от центра шпинделя до колонны650 мм
Расстояние от поверхности стола до пола854 мм
Максимальная скорость вращения шпинделя8000 об/мин (опция 10000 об/мин)
Мощность двигателя шпинделя11 кВт
Конус шпинделяISO #40
Диаметр ШВП40 мм
Подача на один оборот ходового винта по осям X/Y/Z8/8/6 мм (Z: опция 8 мм)
Скорость быстрых перемещений по осям X и Y20 м/мин
Скорость быстрых перемещений по оси Z16 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической инструментаЗонтик (опция Манипулятор)
Емкость инструментального магазина20 (опц.24) инструментов
Максимальный диаметр инструмента90 мм
Максимальный вес инструмента7 кг
Точность позиционирования±0.005 мм
Повторяемость позиционирования±0.003 мм
Система ЧПУFanuc, Siemens
Масса станка5900 кг
Габаритные размеры станка, мм3200x2665x2540
  • пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
  • система охлаждения зоны резания
  • система охлаждения шпинделя
  • автоматическая система смазки
  • галогенный светильник освещения зоны резания
  • ограждение зоны резания кабинетного типа
  • устройство автоматической смены инструмента типа Зонтик
  • опоры для установки и выравнивания станка
  • телескопическая защита направляющих
  • комплект инструмента для технического обслуживания станка
  • функция нарезания резьбы без компенсационного патрона
  • интерфейс RS-232
  • лампа аварийной сигнализации
  • руководство по эксплуатации на русском языке
