Ленточнопильный станок TBK-4228

Модель TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Технические характеристики:

·       Угол пиления заготовок 90°

·       Опускание и подъем рамы осуществляется за счет гидравлики автоматически

·       Станок управляется трёхфазным двигателем

·       Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

·       Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

·       Термозащита электродвигателя

·       Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

·       Тиски гидравлические с возможностью быстрого зажима заготовок

·       3 скорости вращения полотна

·       Подсветка зоны резания

·       Клиноременной привод

·       Автоматическое отключение при завершении резки

В комплекте поставляется:

·       ленточнопильный станок

·       ленточнопильное полотно, установленное на станке

·       регулируемый упор - 240 мм

·       мобильная стойка с роликом

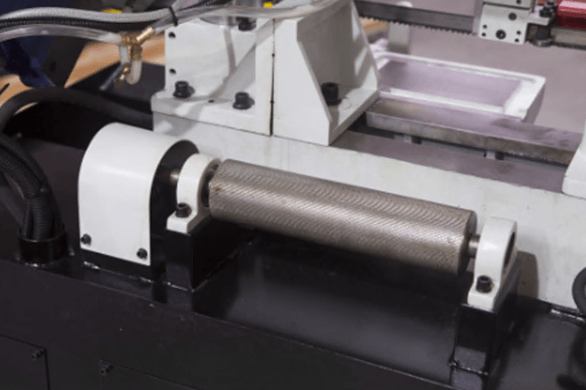

Вспомогательный стол с роликом подачи.

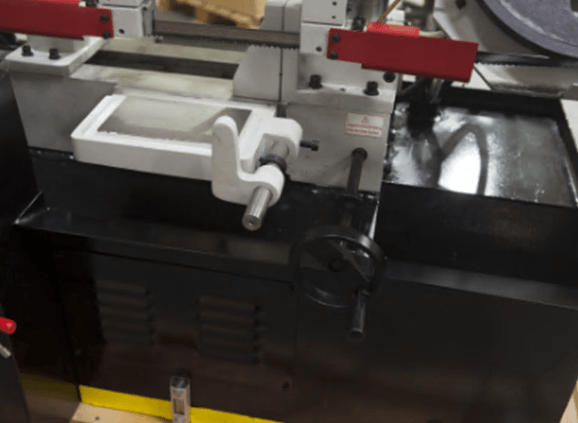

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

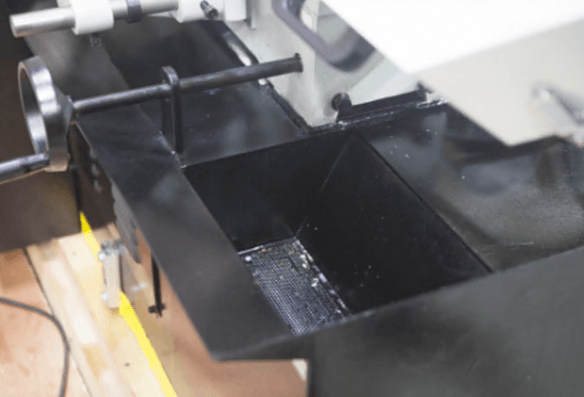

В тумбе станка размещён бак для стружки и слива СОЖ.

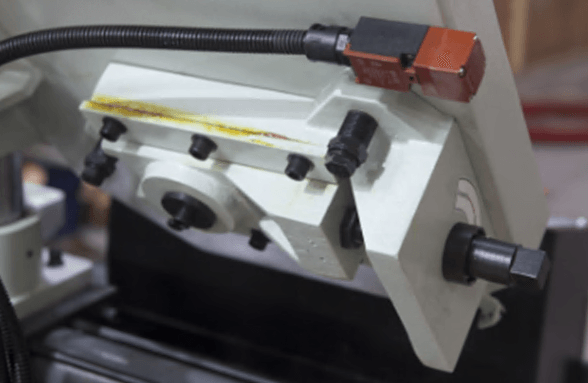

Механическое натяжение.

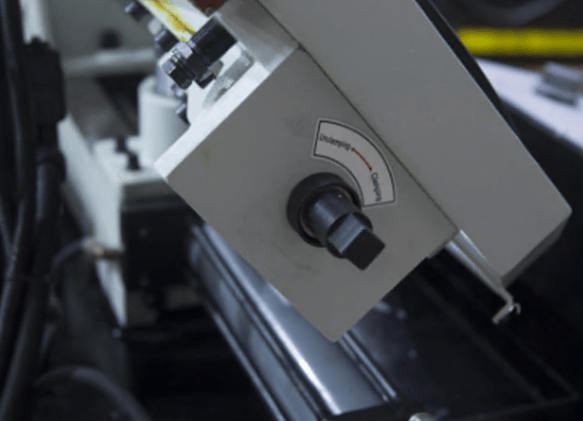

Рычаг регулировки натяжения полотна.

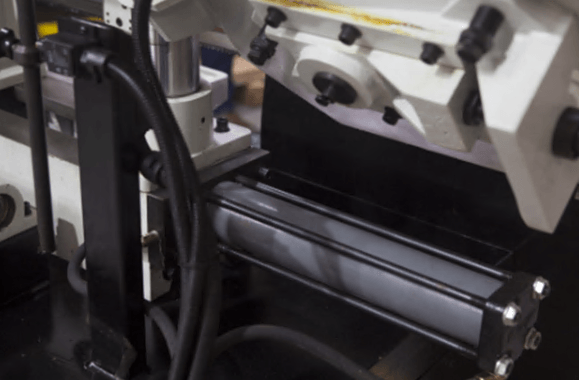

Гидравлические тиски.

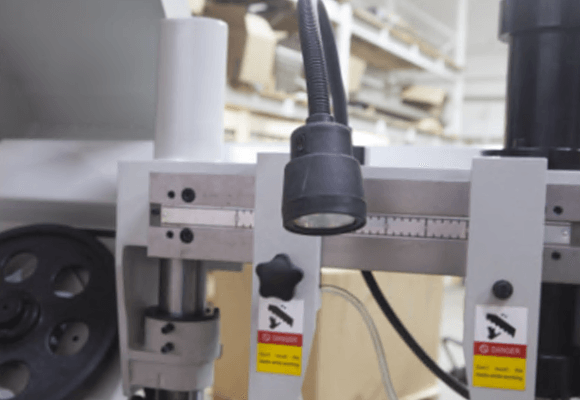

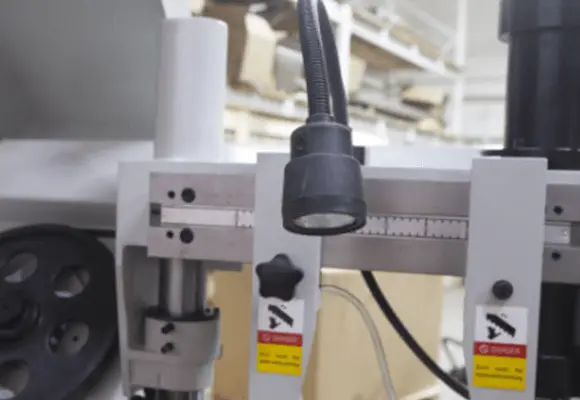

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.
Лампа освещения.

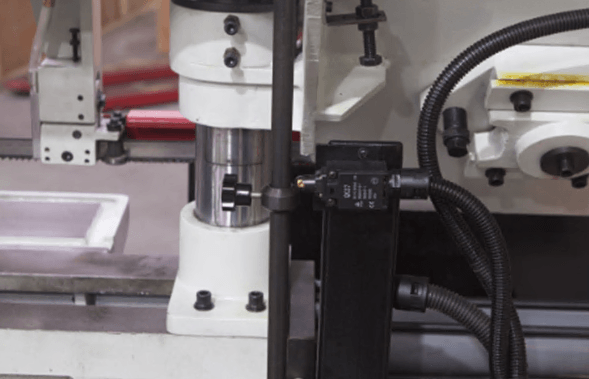

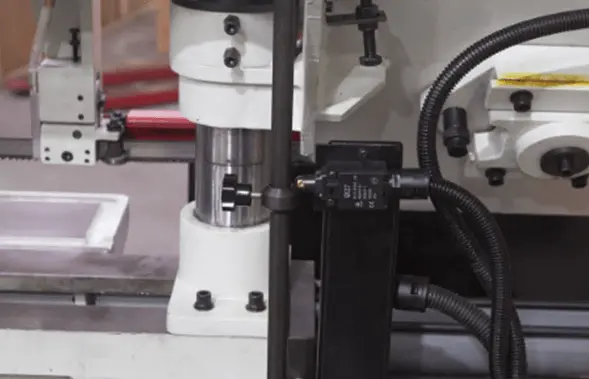

Концевики на подъём и опускание.

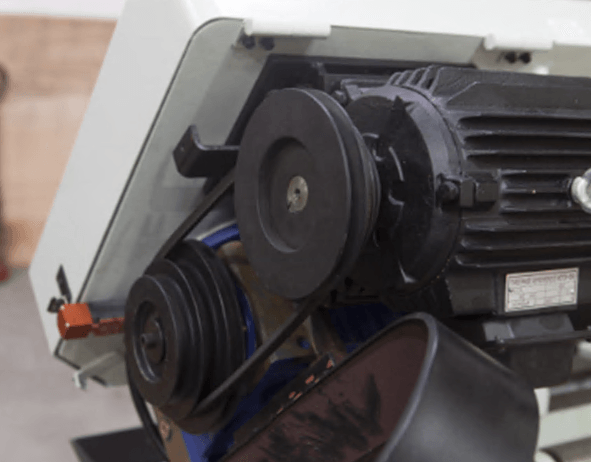

Редуктор комбинированный (зубчатый + клиноременной).

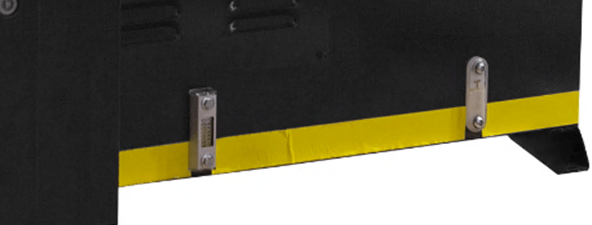

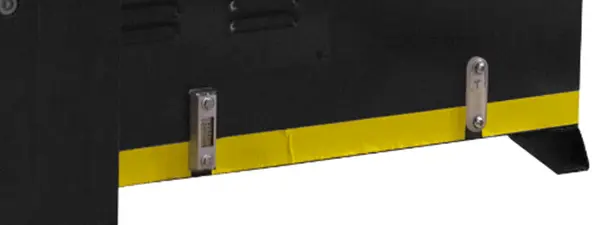

Уровень и температура масла. Уровень СОЖ.

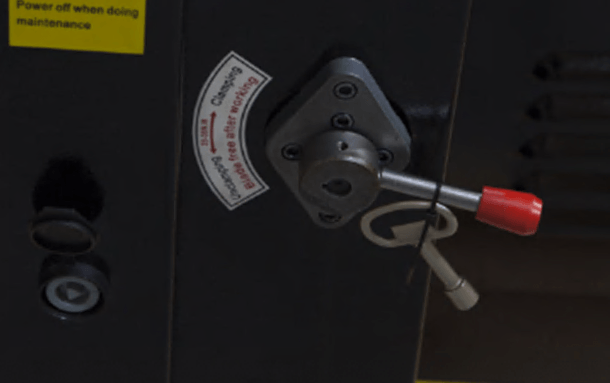

Переключатель работы тисков.



Пульт станка:

·       Кнопка СТОП

·       Индикация включения станка

·       Кнопка «запуска вращения полотна»

·       Кнопка «включения гидростанции»

·       Кнопка «движение рамы вверх»

·       Кнопка «движение рамы вниз»

·       Маховик регулировки опускания рамы

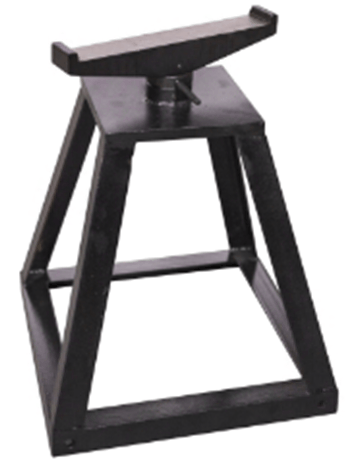

Дополнительная стойка для длинных заготовок.
