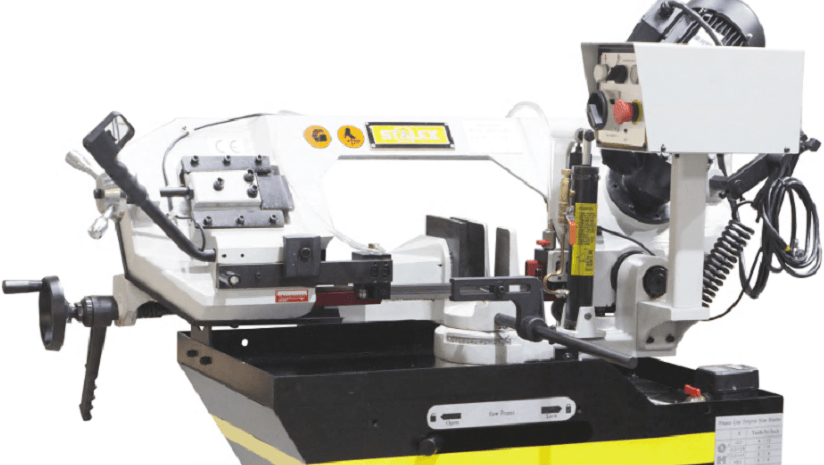

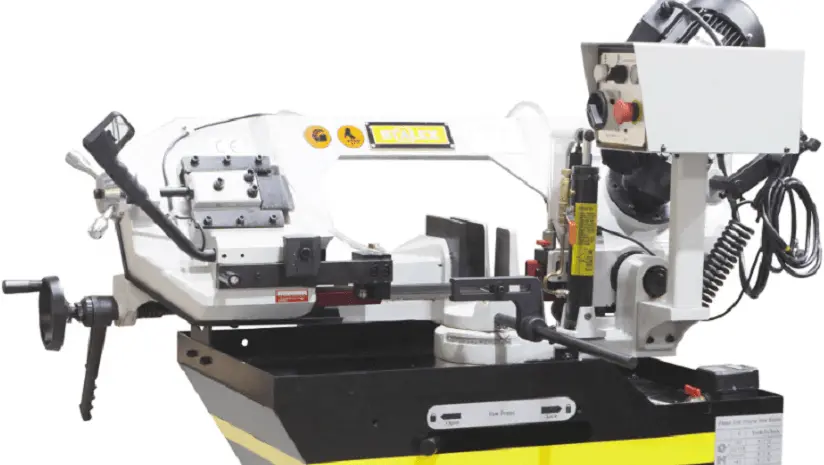

Ленточнопильный станок BS-260G

Артикул: -
(0)
Ленточнопильный станок BS-260G. Зубчатый привод станка. Скорость резания ленточнопильного станка 36-72 м/мин.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Модель
BS-260G
Производитель
Тип станка
С гидроразгрузкой
Тип привода
Зубчатый
Гарантия, мес.
12
Скорость резания, м/мин.
36-72
Мощность привода гл. движения P, кВт
1.5
90° Круглое сечение, мм
227
+45° Круглое сечение, мм
150
+60° Круглое сечение, мм
90
90° Прямоугольное сечение, мм
230х190
+45° Прямоугольное сечение, мм
150х125
+60° Прямоугольное сечение, мм
85х85
Размер полотна, мм
27х0,9х2455
Габариты упаковки, мм
1460х720х1100
Вес нетто, кг
190

На станках с гидроразгрузкой, процесс резки происходит в автоматическом режиме благодаря гидравлической системе. Станок BS-260G позволяет делать распилы заготовок диаметром до 227мм.

Используя данную модель, имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Технические характеристики:

·       Подъём рамы осуществляется оператором вручную

·       Литая чугунная рама гарантирует жесткость станка и гасит вибрации

·       Поворотный стол с возможность поворота 0°…+45°…+60°

·       Подвижные направляющие с твердосплавными пластинками

·       Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)

·       Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

·       Скорость вращения пилы, фиксированная 36,72 м/мин

·       Ручное натяжение ленты

·       Мерный упор 500 мм

·       Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

·       Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

·       В рабочей зоне резания полотно точно ведется двумя направляющими головками

·       Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила

·       Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве

Процесс пиления:

·       Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

·       Регулировка угла поворота вдоль шкалы

·       Регулируемая подача СОЖ в зону резания

·       Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

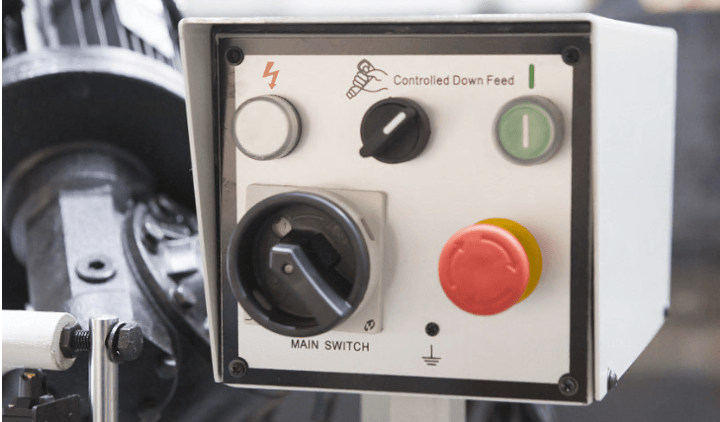

Панель управления:

·       Индикатор включения станка

·       Переключатель режима работы (автоматическое и с контролем подачи вниз)

·       Кнопка включения станка

·       Переключатель скорости резания и выключения станка

·       Общая кнопка стоп

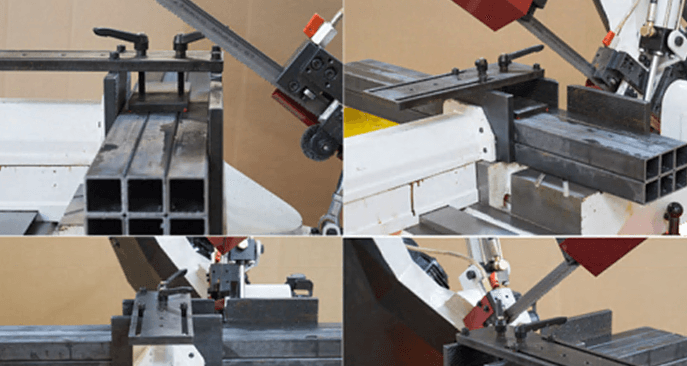

·       Дополнительный прижим для пакетной резки для BS-260G

·       Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков

·       Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно

·       Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами

·       Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек

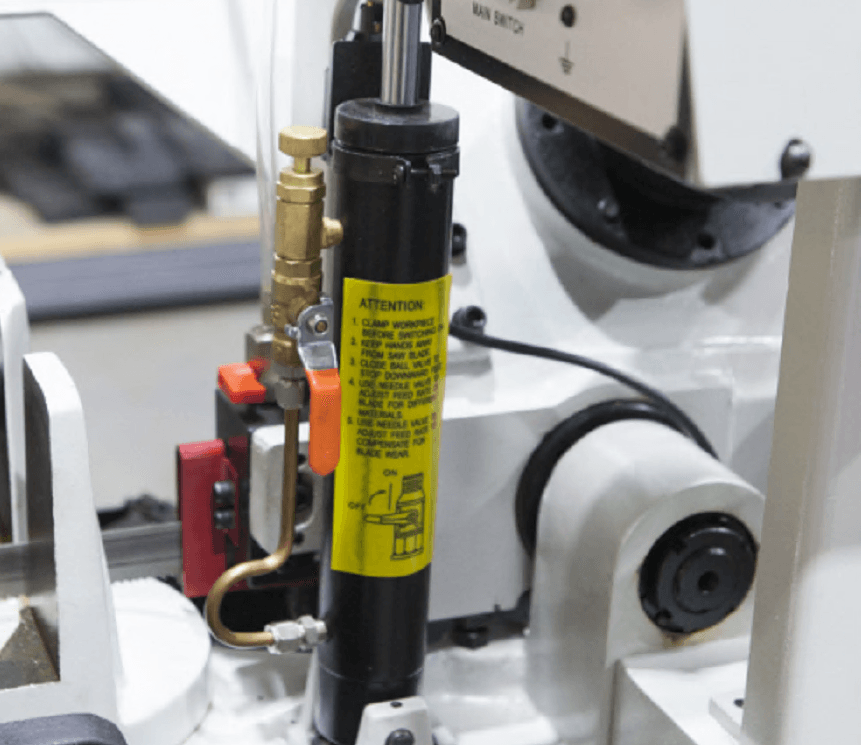

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

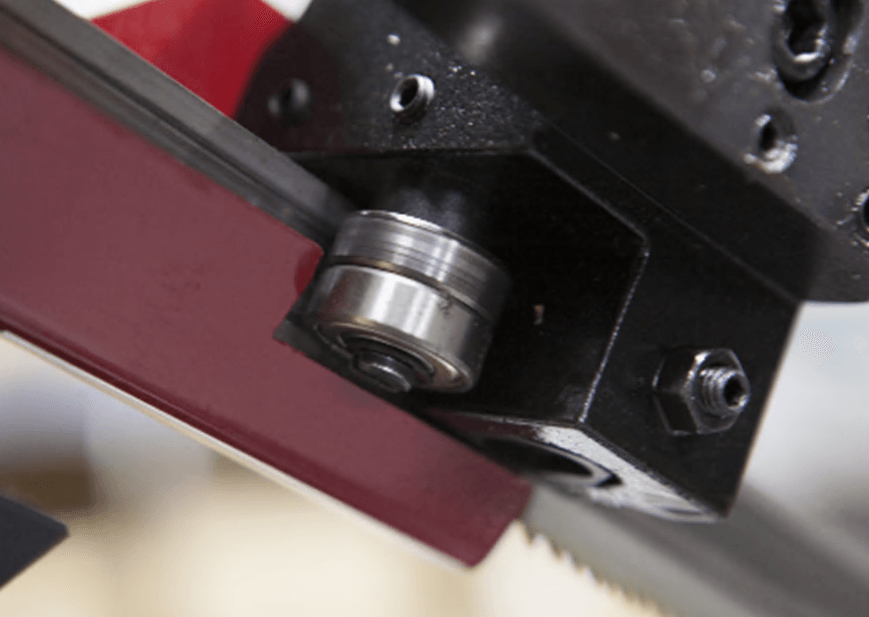

Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.

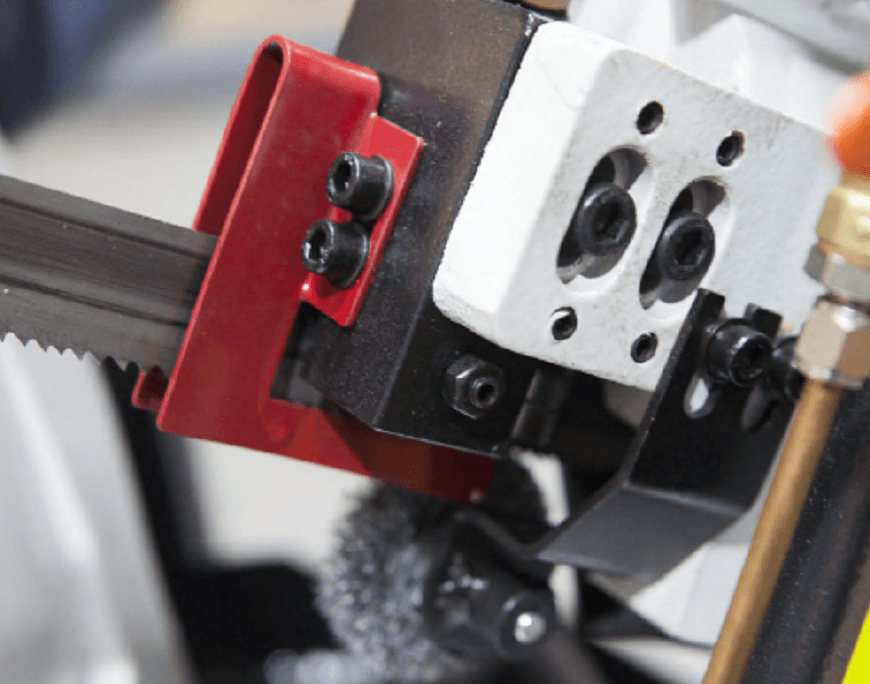

·       Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

·       Механическая щётка для очистки полотна.

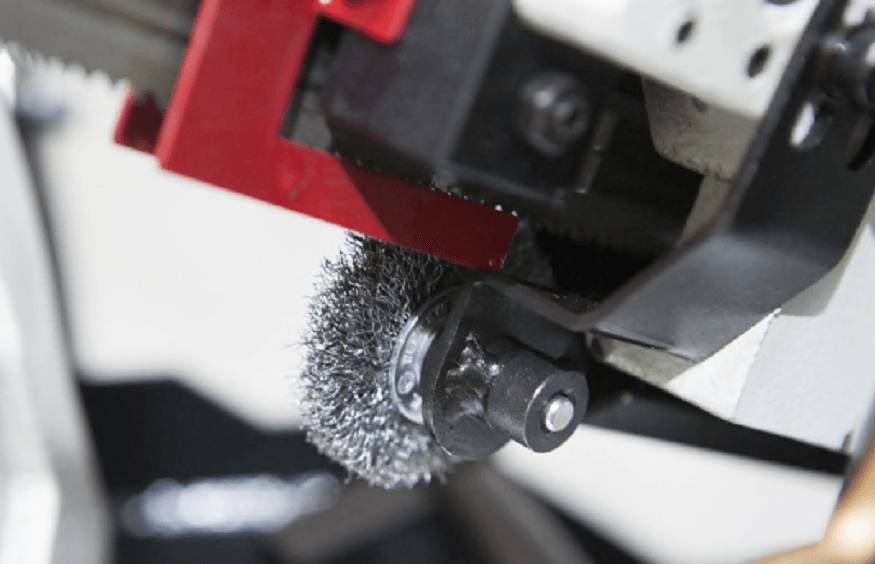

Механическая дисковая щётка (приводимая в движение от движения полотна).

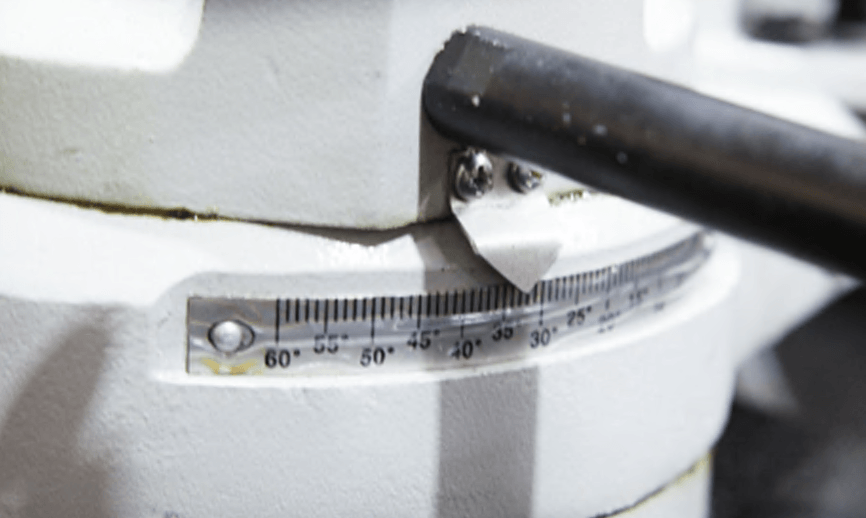

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.

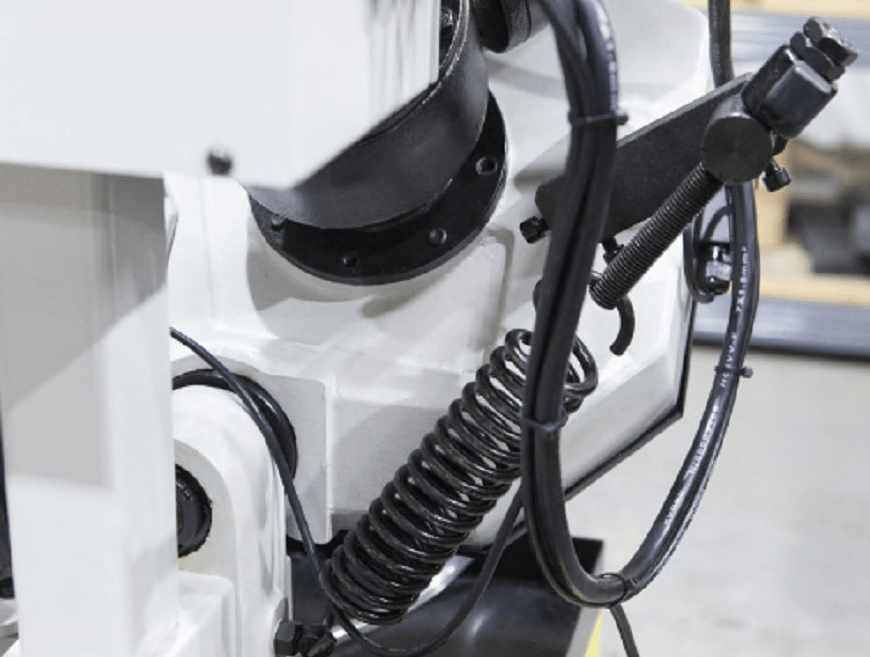

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).



·       Панель управления

·       Зубчатый привод

·       Неподвижные механические тиски

·       Рычаг доводки тисков

·       Механическое натяжение полотна

·       Помпа СОЖ

·       Гидроцилиндр

·       Мерный упор 500 мм

·       Рычаг фиксации поворота рамы



·       Мерный упор 500 мм

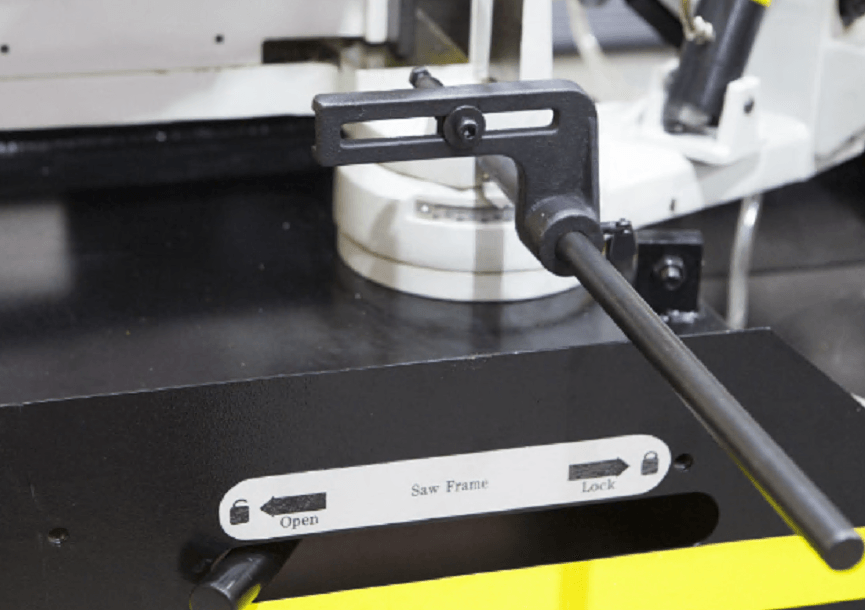

·       Рычаг фиксации поворота рамы

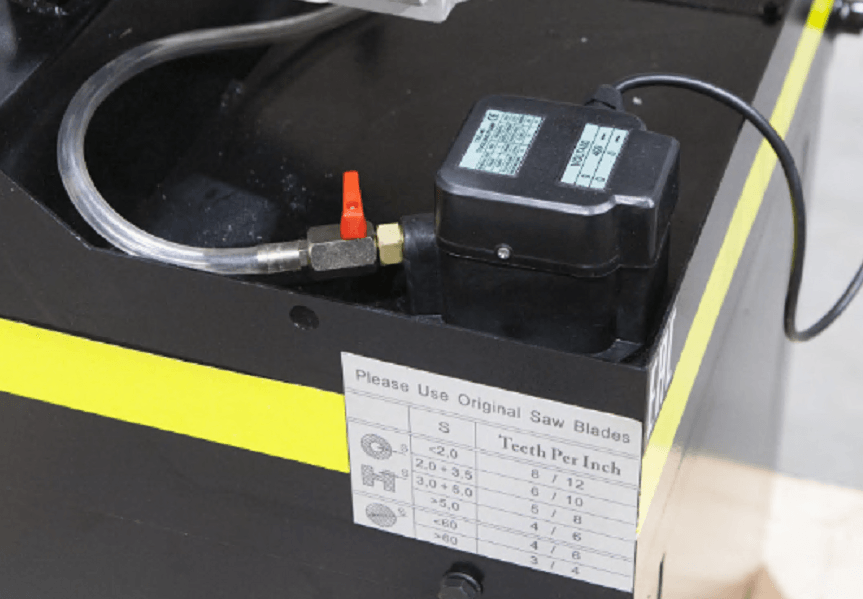

·       Помпа СОЖ

·       Таблица скорости резания и подбора шага зубьев

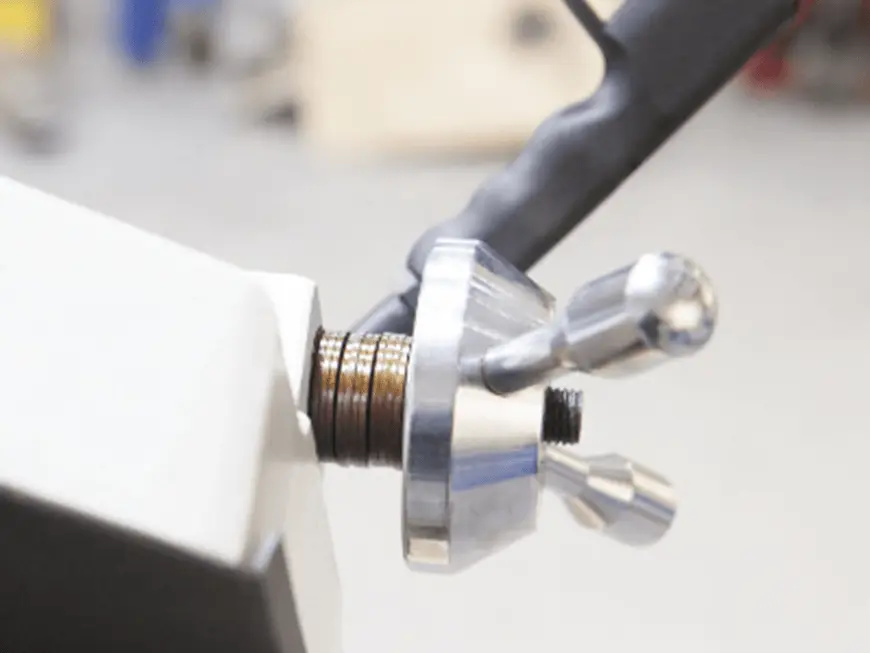

Маховик ручного натяжения ленты.

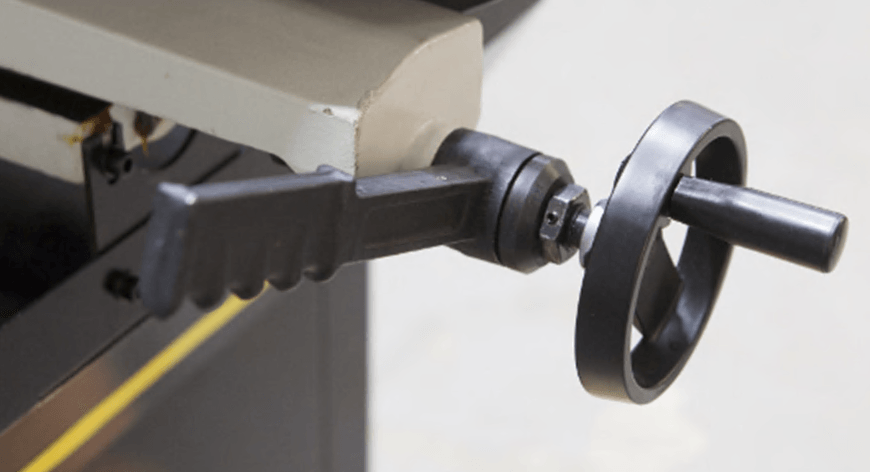

Маховик тисков и рычаг быстрой доводки.

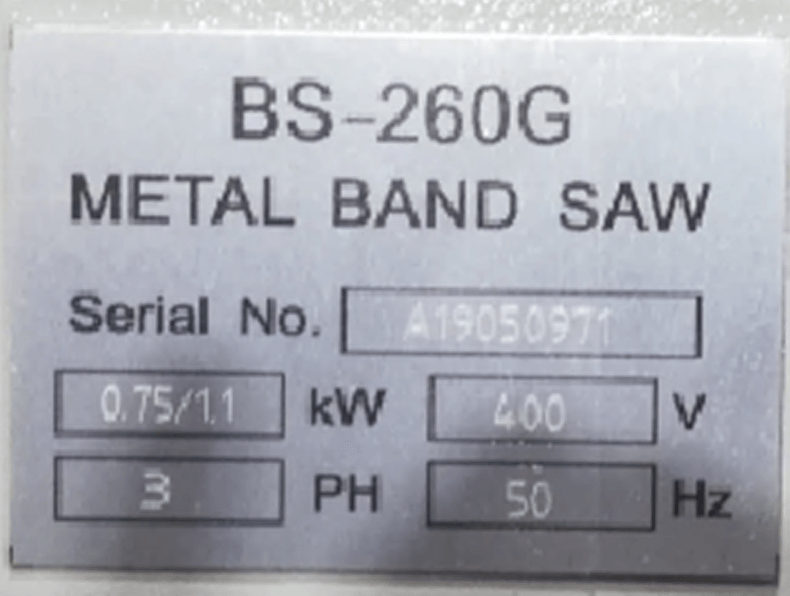

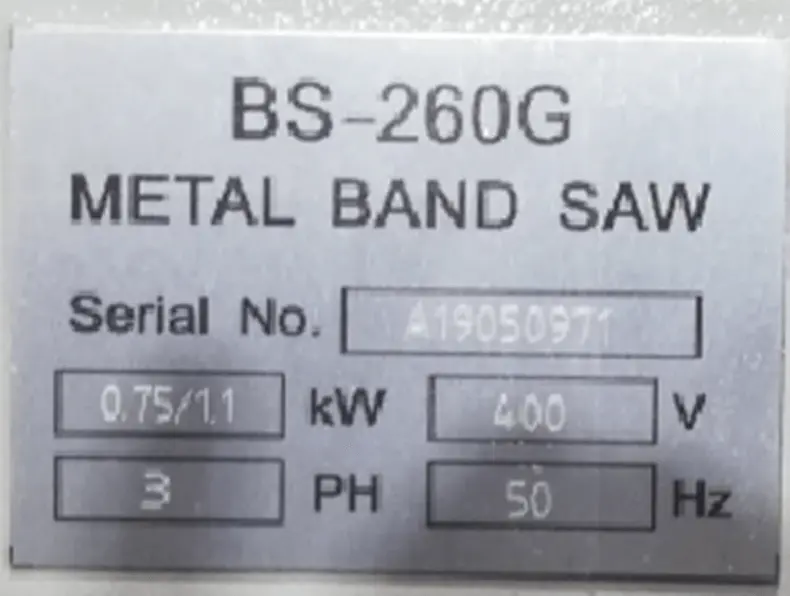

Шильдик станка.

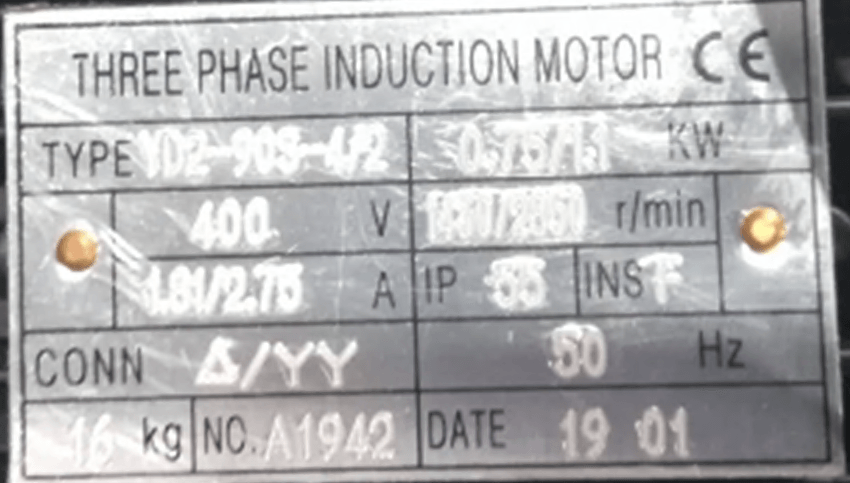

Шильдик двигателя.

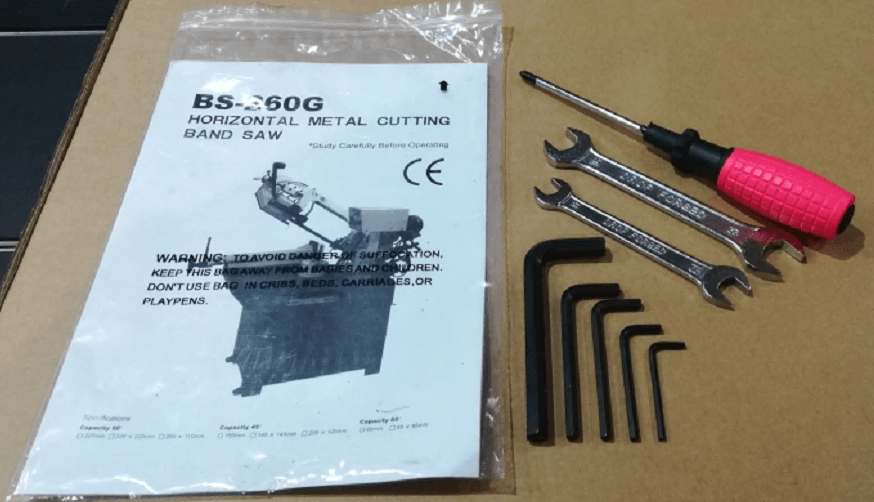

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников.
