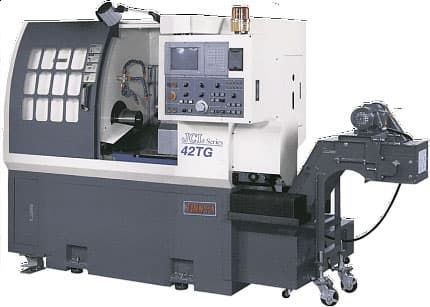

Токарный станок с ЧПУ JCL-42TG с дополнительным сверлильным суппортом

Артикул: -
(0)
Предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилями различной сложности.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
15
Мощность привода гл. движения P, кВт
7,5
Мощность привода гидростанции, кВт
0,75
Диаметр обработки над станиной, мм
440
Диаметр обработки над суппортом, мм
200
Диаметр отверстия шпинделя, мм
55,5/70
Диаметр прутковой заготовки, мм
42/50
Расстояние между центрами (РМЦ), мм
195/180
Тип направляющих
Скольжения
Диапазон оборотов шпинделя, об/мин
45~4000
Количество исп. инстр., шт.
8 (основной шпиндель); 5 (противошпиндель)
Конец шпинделя
А2-5
Угол наклона станины, °
20
Размер радиального инструмента, мм
20х20
Размер осевого инструмента, мм
25
Время смены инструмента, сек
0,3
Перемещение ось X, мм
125 (Х1); 240 (Х2)
Перемещение ось Z, мм
205/190 (Z1);290 (Z2)
Ускоренное перемещение ось X, м/мин
12 (16)
Ускоренное перемещение ось Z, м/мин
12 (16)
Емкость бака СОТС (СОЖ), л
100
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2255х1800х1800
Вес нетто, кг
2400

Токарный станок с ЧПУ JCL-42TG предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения с профилями различной сложности. Конструкция обеспечивает высокую точность обработки в течение длительного срока эксплуатации.

Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки деталей, наклонная станина с углом наклона 20 градусов и направляющие качения обеспечивают плавное движение.

Особенности станка JCL-42TG:

  • Станок оснащен сверлильным суппортом, который в сочетании с револьверной головкой позволяет вести одновременную обработку радиальным и осевым инструментами
  • Установка 8-ми позиционной револьверной головки с приводным инструментом
  • Наклон станины под углом в 20 градусов облегчает удаление стружки и доступ к заготовке
  • Установка 3-х кулачкового патрона диаметром 150 мм или цангового патрона
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм440
Максимальный диаметр точения, мм200
Максимальная длина точения, мм195/180
Максимальный диаметр прутковой заготовки(основной шпиндель), мм42/50
Диаметр сквозного отверстия в шпинделе, мм55,5/70
Фланец шпинделя, ммА2-5
Диапазон частот вращения шпинделя, об/мин45~4000
Мощность привода шпинделя, кВт7,5
Количество гнезд под инструмент (основной шпиндель), шт8
Количество гнезд под инструмент (противошпиндель), шт5
Максимальное перемещение по оси X1, мм125
Максимальное перемещение по оси Z1, мм205/190
Максимальное перемещение по оси X2, мм240
Максимальное перемещение по оси Z2, мм290
Скорость быстрого перемещения по оси X1, м/мин12(16)
Скорость быстрого перемещения по оси Z1, м/мин12(16)
Скорость быстрого перемещения по оси X2, м/мин12(16)
Скорость быстрого перемещения по оси Z2, м/мин12(16)
Время смены инструмента, сек0,3
Угол наклона станины, град20
Тип направляющихскольжения
Диаметр зажимного гидравлического патрона (основной шпиндель), мм150
Размер сечения радиального инструмента, мм20х20
Диаметр сечения осевого инструмента, мм25
Мощность электродвигателя приводного инструмента1,5
Мощность привода гидростанции, кВт0,75
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА15
Емкость бака СОЖ, л100(85%)
Габаритные размеры без упаковки ДхШхВ, мм2255х1800х1800
Масса, кг2400
  • Осветительное утройство
  • Теплообменник электрошкафа
  • Ограждение
  • Сверлильный суппорт
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт.
  • Опоры для установки станка 4 шт.
  • Штанга -упор для установки длины обрабатываемой заготовки
  • Переходные втулки диаметром 8, 10, 12, 16, 20 мм
  • 3-х кулачковый патрон диаметром 150 мм (опция)
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка, ЧПУ и техобслуживанию ЧПУ
  • Система обдува патрона воздухом (опция)
  • Конвейер и тележка для стружки (опция)
  • Цанговый патрон
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей
  • Трансформатор (опция)
  • Стабилизатор напряжения (опция)
  • Однопрутковое и гидравлическое подающее устройство (опция)
