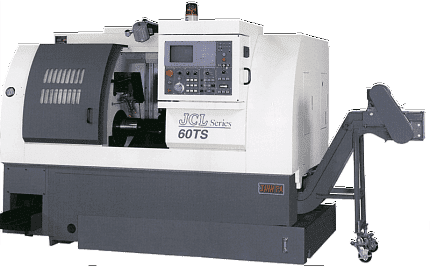

Токарный станок с ЧПУ JCL-60TS с противошпинделем

Артикул: -
(0)
Токарные станки с ЧПУ этой серии превосходно подходят для тяжёлой и продолжительной работы.

Конструкция станков обеспечивает высокую точность в течение длительного срока эксплуатации.

Угол наклона станины токарного станка в 30° облегчает удаление стружки и доступ к заготовке.

Ускоренные перемещения токарного станка и быстрая смена инструмента уменьшают время обработки.

Токарные станки с ЧПУ обеспечивают стабильную работу с различными типами заготовки.
Не указана цена за 1 шт
Нет в наличии
Характеристики
Страна производства
Тайвань
Тип станка
С наклонной станиной
Тип держателя инструмента
револьверный
Мощность потребляемая, кВт
26
Мощность привода гл. движения P, кВт
15
Мощность привода гидростанции, кВт
2
Диаметр обработки над станиной, мм
590
Диаметр обработки над суппортом, мм
395 (над станиной); 240 (основной шпиндель); 150 (противошпиндель)
Диаметр отверстия шпинделя, мм
75 (основной шпиндель); 150 (противошпиндель)
Диаметр прутковой заготовки, мм
60 (основной шпиндель); 42 (противошпиндель)
Расстояние между центрами (РМЦ), мм
290
Тип направляющих
Качения
Диапазон оборотов шпинделя, об/мин
45~3500
Количество исп. инстр., шт.
12
Конец шпинделя
А2-6 (основной шпиндель); А2-5 (противошпиндель)
Угол наклона станины, °
30
Размер радиального инструмента, мм
20х20
Размер осевого инструмента, мм
32
Время смены инструмента, сек
0,3
Перемещение ось X, мм
135
Перемещение ось Z, мм
225 (Z1);310 (Z2)
Ускоренное перемещение ось X, м/мин
16
Ускоренное перемещение ось Z, м/мин
20 (Z1); 16 (Z2)
Емкость бака СОТС (СОЖ), л
140
Источник питания, В
380, 50 Гц
Габариты ДхШхВ, мм
2695х1810х1950
Вес нетто, кг
3300

Токарный станок с ЧПУ JCL-60TS превосходно подходят для тяжелой и продолжительной работы. Конструкция станков обеспечивает высокую точность в течение длительного срока эксплуатации. Угол наклона станины 30 градусов облегчает удаление стружки и доступ к заготовке. Ускоренные перемещения и быстрая смена инструмента уменьшают время обработки. Станок обеспечивает стабильную работу с различными типами заготовок. Программируемая установка оси С (шпиндель) и револьверная головка с приводным интрументом для фрезерования и сверления расширяют технологические возможности оборудования.

Особенности станка JCL-60TS:

  • Противошпиндель служит для приема частично обработанной в основном шпинделе заготовки и последующей обработки детали с противоположной стороны.
  • Противошпиндель оснащается 3-х кулачковым патроном диаметром 150 мм или цанговым патроном.
  • Обеспечивает высокую, максимальную точность и отчличную эффективность обработки.
  • 12-ти позиционная револьверная головка.
ХарактеристикаЗначение
Максимальный диаметр устанавливаемой заготовки, мм590
Максимальный диаметр точения над станиной, мм395
Максимальный диаметр точения (основной шпиндель), мм240
Максимальный диаметр точения (противошпиндель), мм150
Максимальная длина точения, мм290
Максимальный диаметр заготовки (основной шпиндель), мм60
Максимальный диаметр заготовки (противошпиндель), мм42
Диаметр сквозного отверстия в шпинделе (основной шпиндель), мм75
Диаметр сквозного отверстия в шпинделе (противошпиндель), мм55,5
Фланец шпинделя (основной шпиндель), ммА2-6
Фланец шпинделя (противошпиндель), ммА2-5
Диапазон частот вращения шпинделя, об/мин45~3500
Мощность привода шпинделя, кВт15
Количество гнезд под инструмент, шт12
Максимальное перемещение по оси X1, мм135
Максимальное перемещение по оси Z1, мм225
Максимальное перемещение по оси Z2, мм310
Скорость быстрого перемещения по оси X1, м/мин16
Скорость быстрого перемещения по оси Z1, м/мин20
Скорость быстрого перемещения по оси Z2, м/мин16
Время смены инструмента, сек0,3
Угол наклона станины, град30
Тип направляющихкачения
Диаметр зажимного гидравлического патрона (основной шпиндель), мм200
Диаметр зажимного гидравлического патрона (противошпиндель), мм150
Размер сечения радиального инструмента, мм20х20
Диаметр сечения осевого инструмента, мм32
Мощность привода противошпинделя, кВт5,5
Мощность привода гидростанции, кВт2,0
Мощность привода системы смазки, Вт3,5
Потребляемая мощность, кВА26
Емкость бака СОЖ, л140(85%)
Габаритные размеры без упаковки ДхШхВ, мм2695х1810х1950
Масса, кг4150
  • Осветительное устройство
  • Теплообменник электрошкафа
  • Ограждение
  • Гидравлическая револьверная головка
  • Ящик с инструментом для обслуживания станка
  • Прижимные планки 8 шт.
  • Опоры для установки станка 4 шт.
  • Упор-ограничитель для регулировки вылета длины прутковой заготовки
  • Переходные втулки 8, 10, 12, 16, 20 мм
  • Педаль зажима (разжима) гидравлического патрона
  • 3-х кулачковый патрон диаметром 150 мм (опция)
  • Система охлаждения электрошкафа
  • Руководство по эксплуатации станка и ЧПУ
  • Руководство по техобслуживанию ЧПУ
  • Система обдува патрона воздухом (опция)
  • Револьверная головка с приводным инструментом
  • Ось С (опция)
  • Конвейер и тележка для стружки (опция)
  • Цанговый патрон
  • Конвейер для деталей (опция)
  • Устройство приема готовых деталей
  • Трансформатор (опция)
  • Стабилизатор напряжения (опция)
  • Автоматическое подающее устройство (опция)
